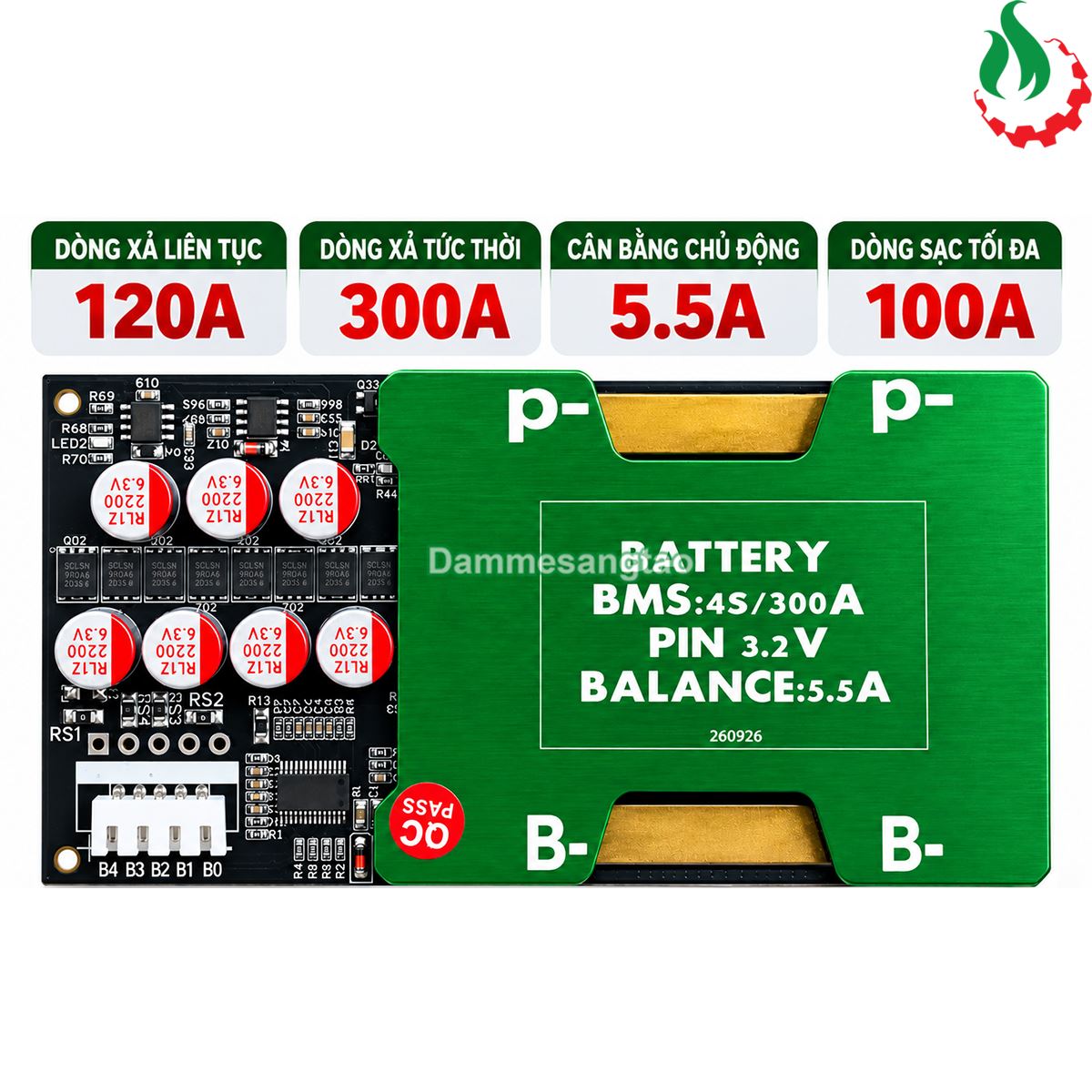

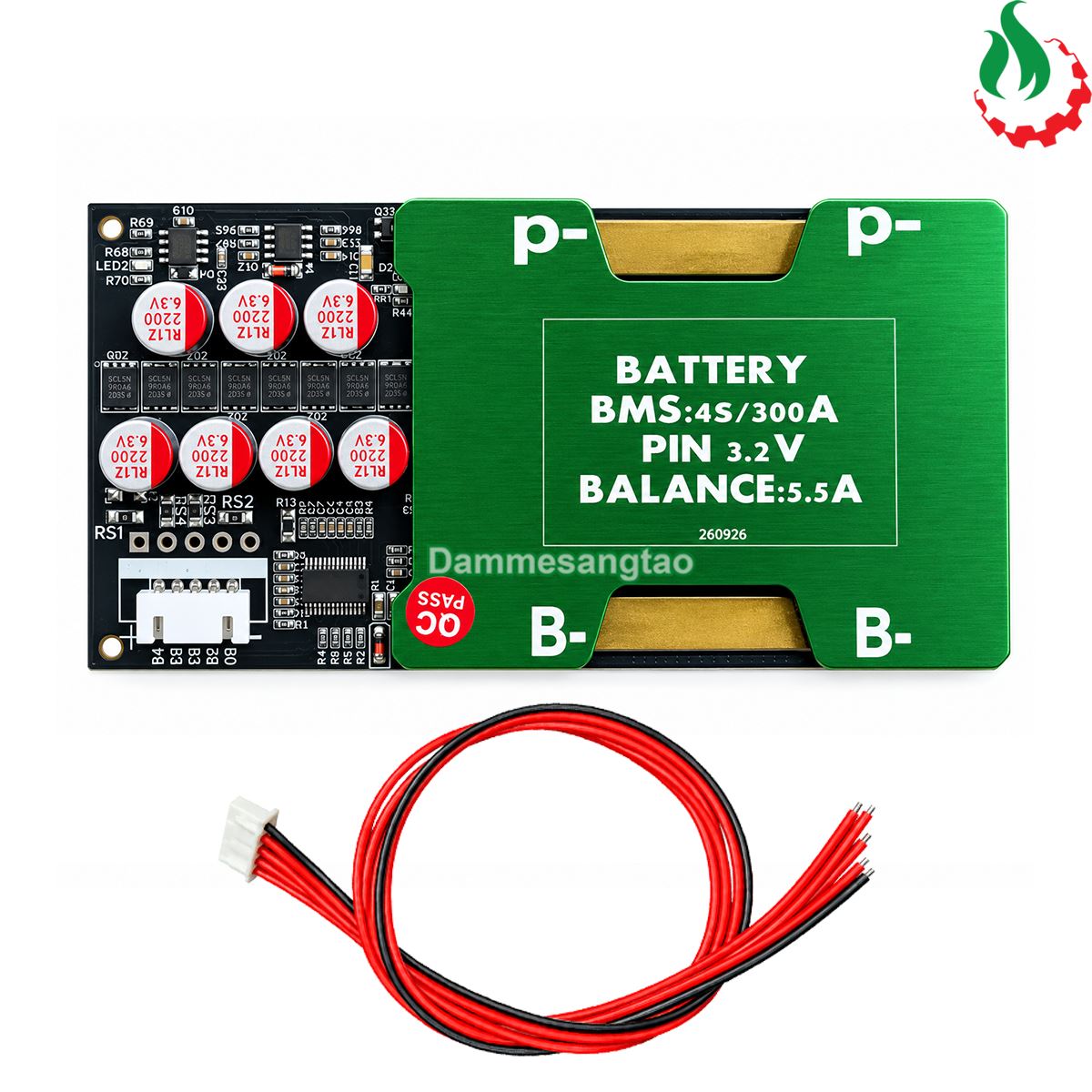

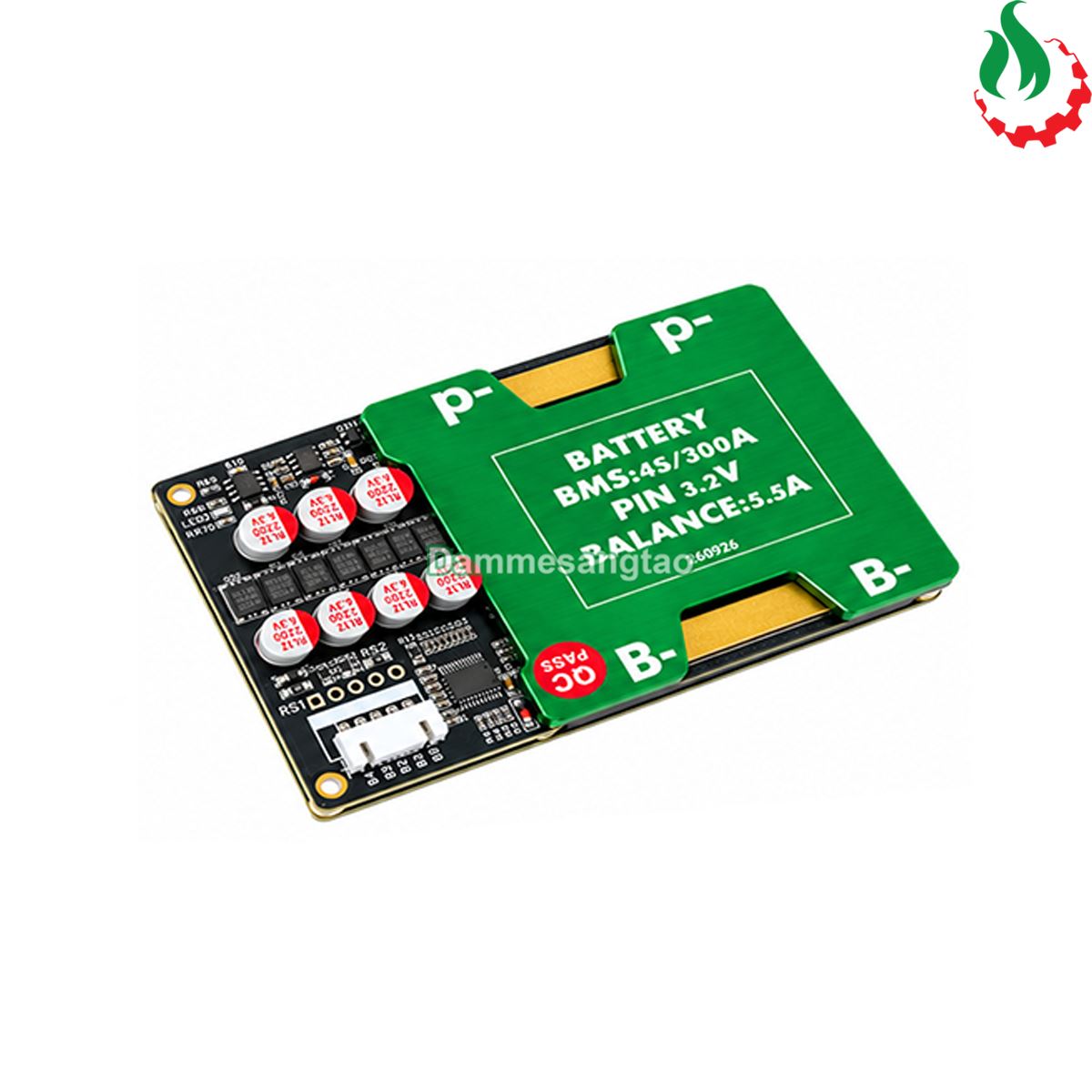

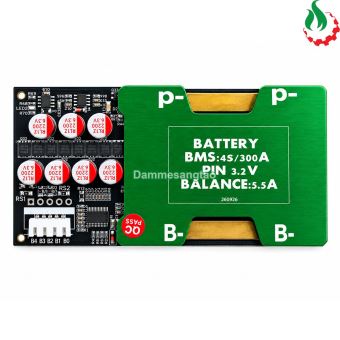

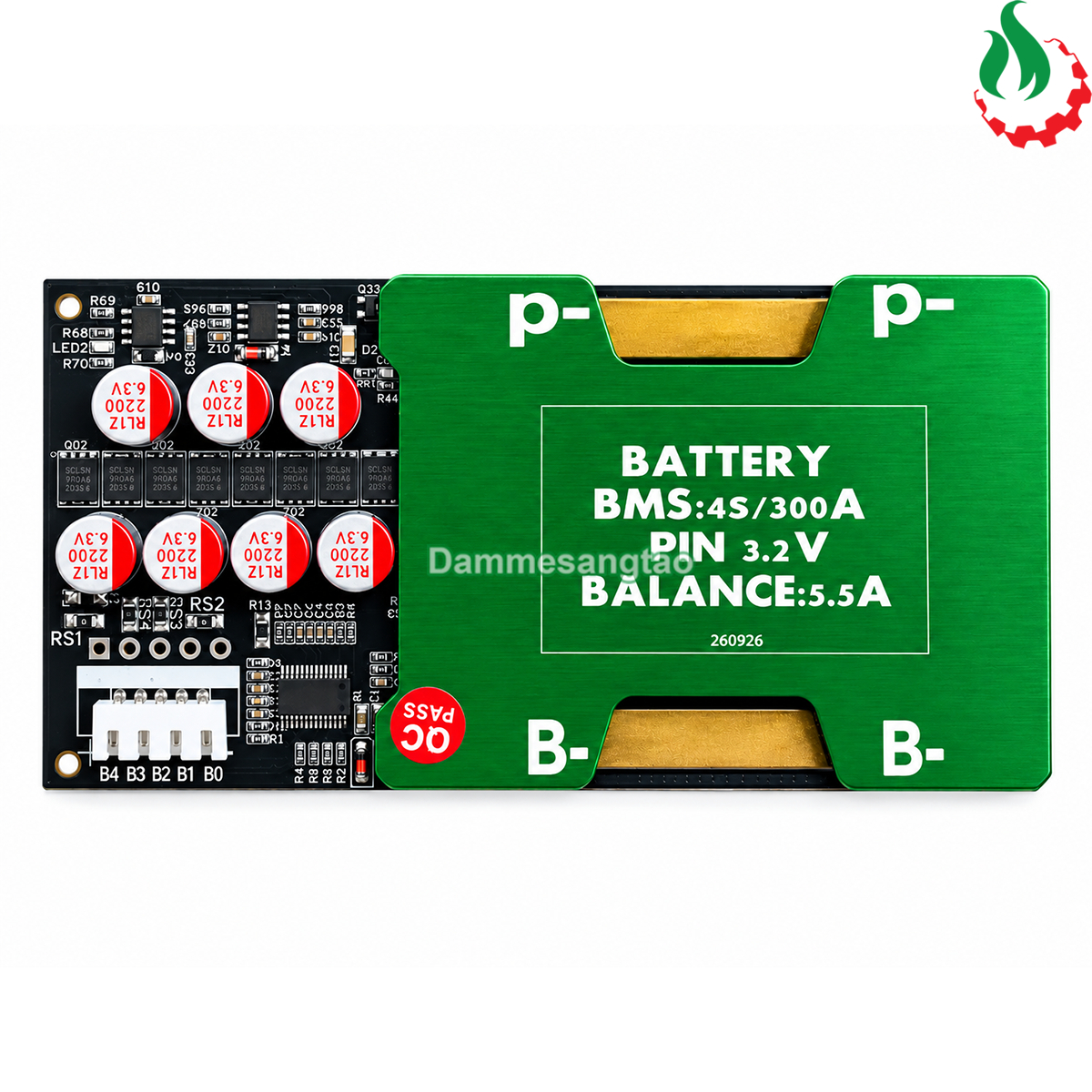

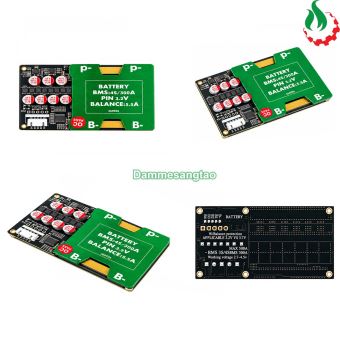

Mạch BMS 4S 120A (300A) 12.8V bảo vệ pin sắt LiFePO4 3.2V cân bằng chủ động 5.5A (BMS-Y4S300PC)

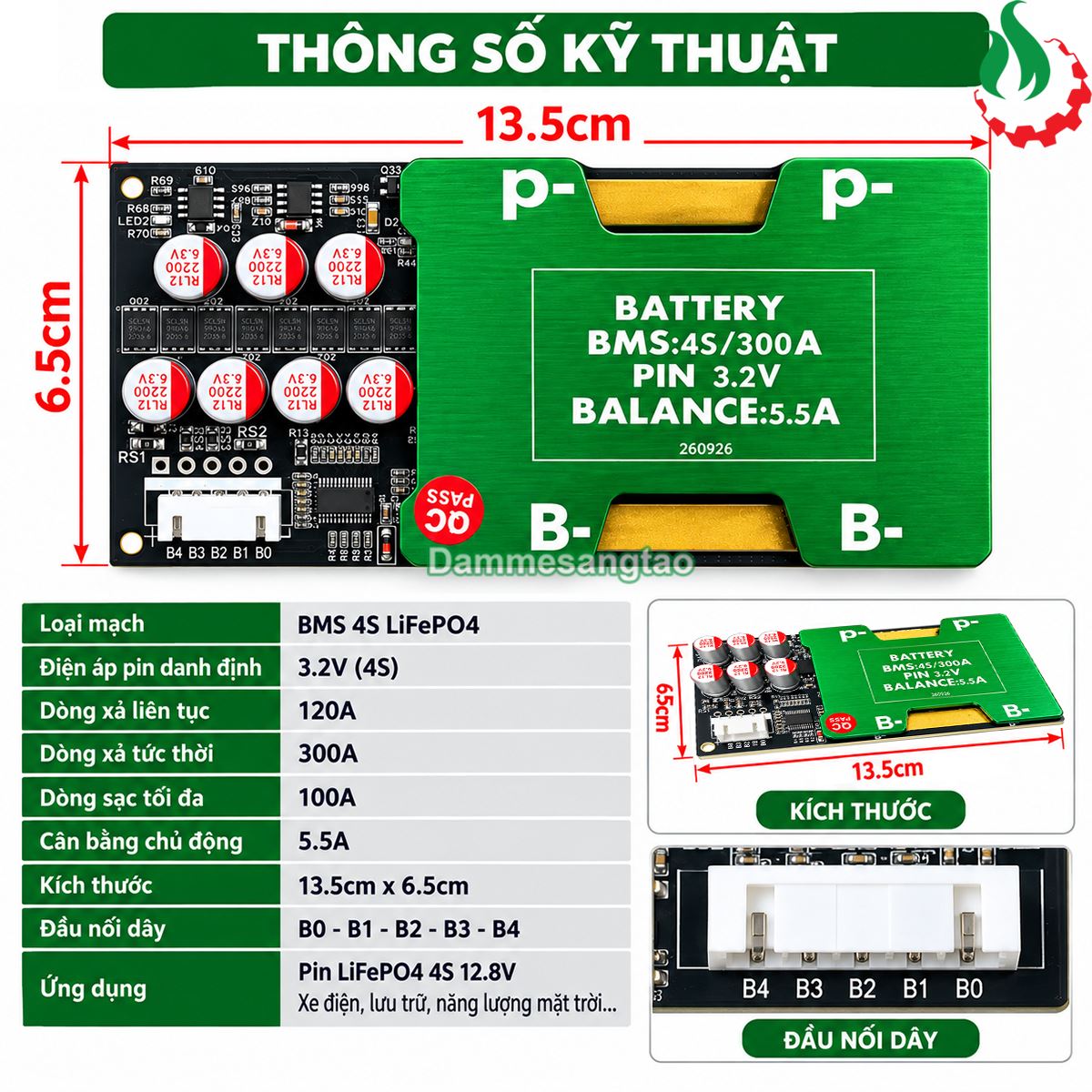

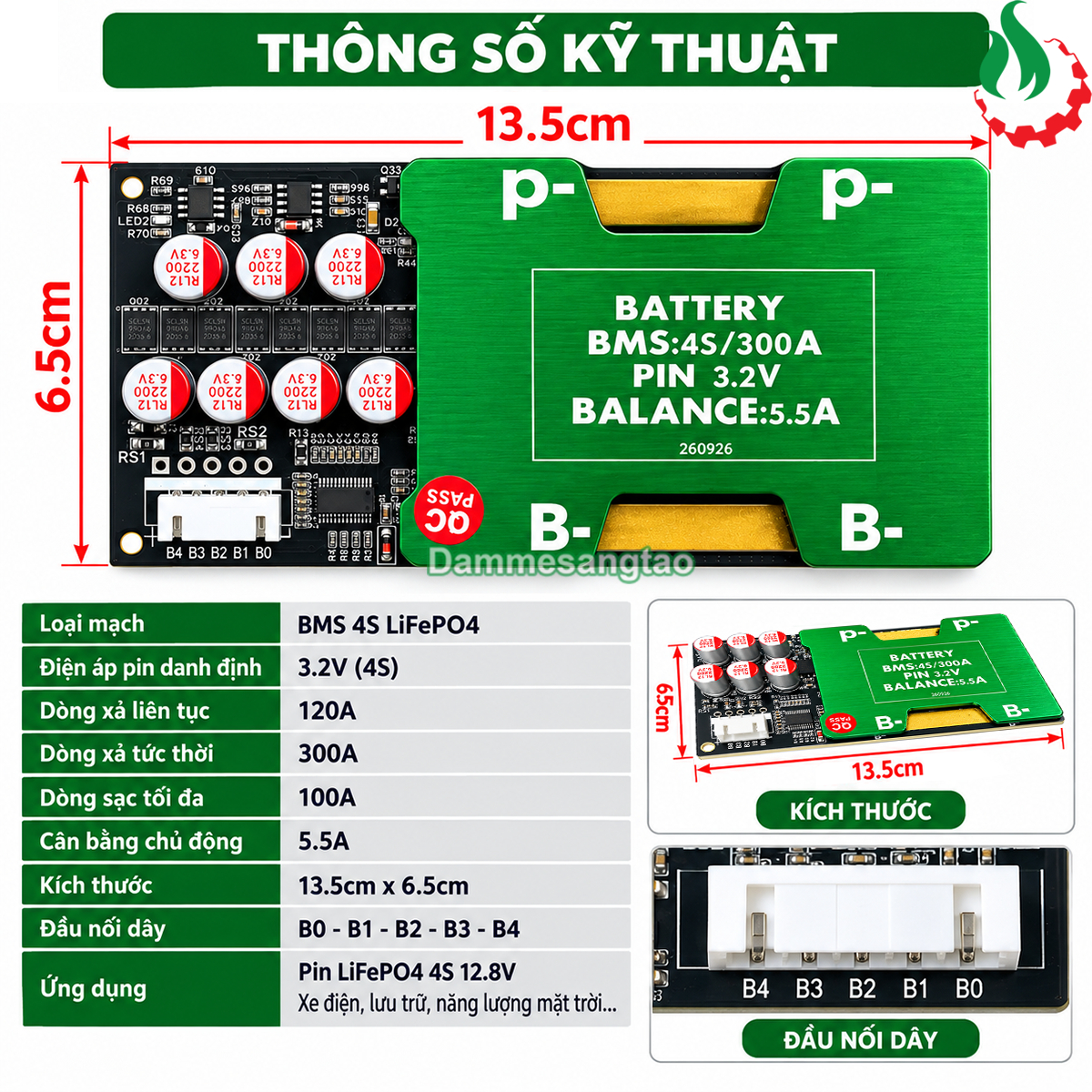

* THÔNG SỐ KỸ THUẬT:
- Model: BMS-Y4S300PC
- Loại mạch: BMS bảo vệ pin 4S
- Loại pin: LiFePO4 3.2V
- Số cell nối tiếp: 4S
- Điện áp danh định bộ pin: 12.8V
- Dòng xả liên tục: 120A
- Dòng xả tức thời: 300A
- Dòng sạc tối đa: 100A
- Kiểu cân bằng: Cân bằng chủ động
- Dòng cân bằng: 5.5A
- Kích thước: 13.5 x 6.5 cm

* ĐẶC ĐIỂM NỔI BẬT:
- BMS-Y4S300PC được thiết kế cho bộ pin LiFePO4 3.2V mắc nối tiếp 4S, điện áp danh định 12.8V
- Dòng xả liên tục 120A phù hợp các bộ pin có nhu cầu tải dòng lớn
- Khả năng chịu dòng xả tức thời lên đến 300A
- Hỗ trợ dòng sạc tối đa 100A
- Tích hợp cân bằng chủ động với dòng cân bằng 5.5A
- Cân bằng chủ động hỗ trợ điều chỉnh chênh lệch điện áp giữa các cell trong bộ pin
- Mạch vừa thực hiện chức năng quản lý bảo vệ vừa hỗ trợ cân bằng cell
- Phù hợp đóng mới, sửa chữa hoặc nâng cấp bộ pin LiFePO4 4S 12.8V

* ỨNG DỤNG:
- Đóng bộ pin LiFePO4 4S 12.8V
- Bộ pin yêu cầu dòng xả lớn
- Bộ pin lưu trữ năng lượng 12.8V
- Bộ pin cấp nguồn cho thiết bị điện phù hợp
- Sửa chữa và nâng cấp bộ pin LiFePO4 4S

* HƯỚNG DẪN SỬ DỤNG:
- Kiểm tra điện áp từng cell trước khi lắp mạch
- Xác định chính xác cực âm và cực dương của bộ pin

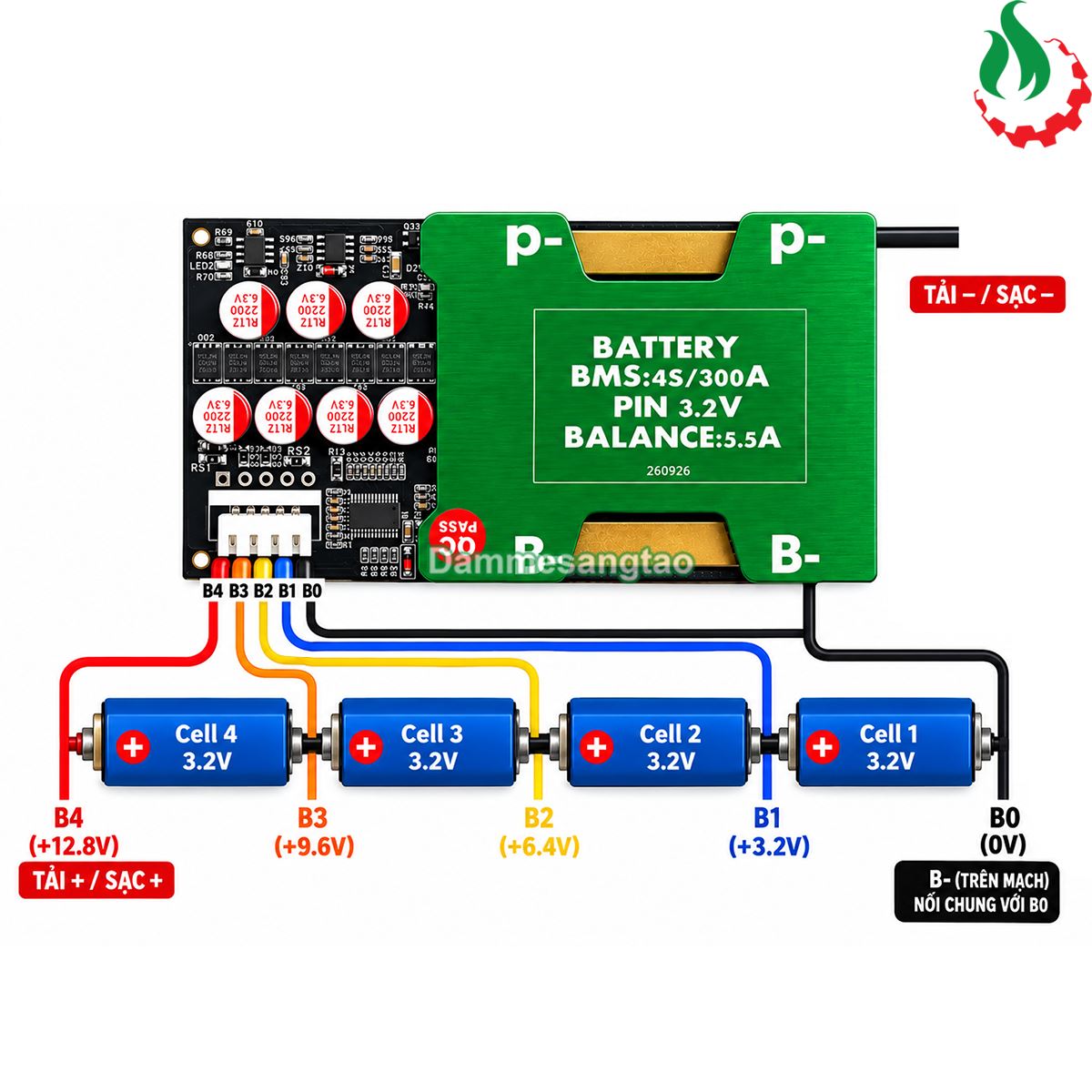

- Đấu dây lấy áp theo đúng thứ tự của cấu hình 4S
- Kiểm tra toàn bộ kết nối trước khi kết nối tải hoặc bộ sạc
- Sử dụng dây dẫn và đầu nối phù hợp với dòng điện thực tế

* LƯU Ý:
- Chỉ sử dụng cho pin LiFePO4 3.2V cấu hình 4S
- Không sử dụng sai loại pin hoặc sai số lượng cell nối tiếp
- Không đấu ngược cực pin
- Không đấu sai thứ tự dây lấy áp
- Dòng làm việc thực tế còn phụ thuộc cell pin, dây dẫn, đầu nối và điều kiện sử dụng
- Nên có kiến thức về đóng pin và mạch BMS trước khi lắp đặt

* BẢO QUẢN:
- Bảo quản mạch ở nơi khô ráo và thoáng mát
- Tránh nước, độ ẩm cao và vật dẫn điện tiếp xúc trực tiếp với bo mạch
- Tránh va đập hoặc làm cong bo mạch trong quá trình lắp đặt
