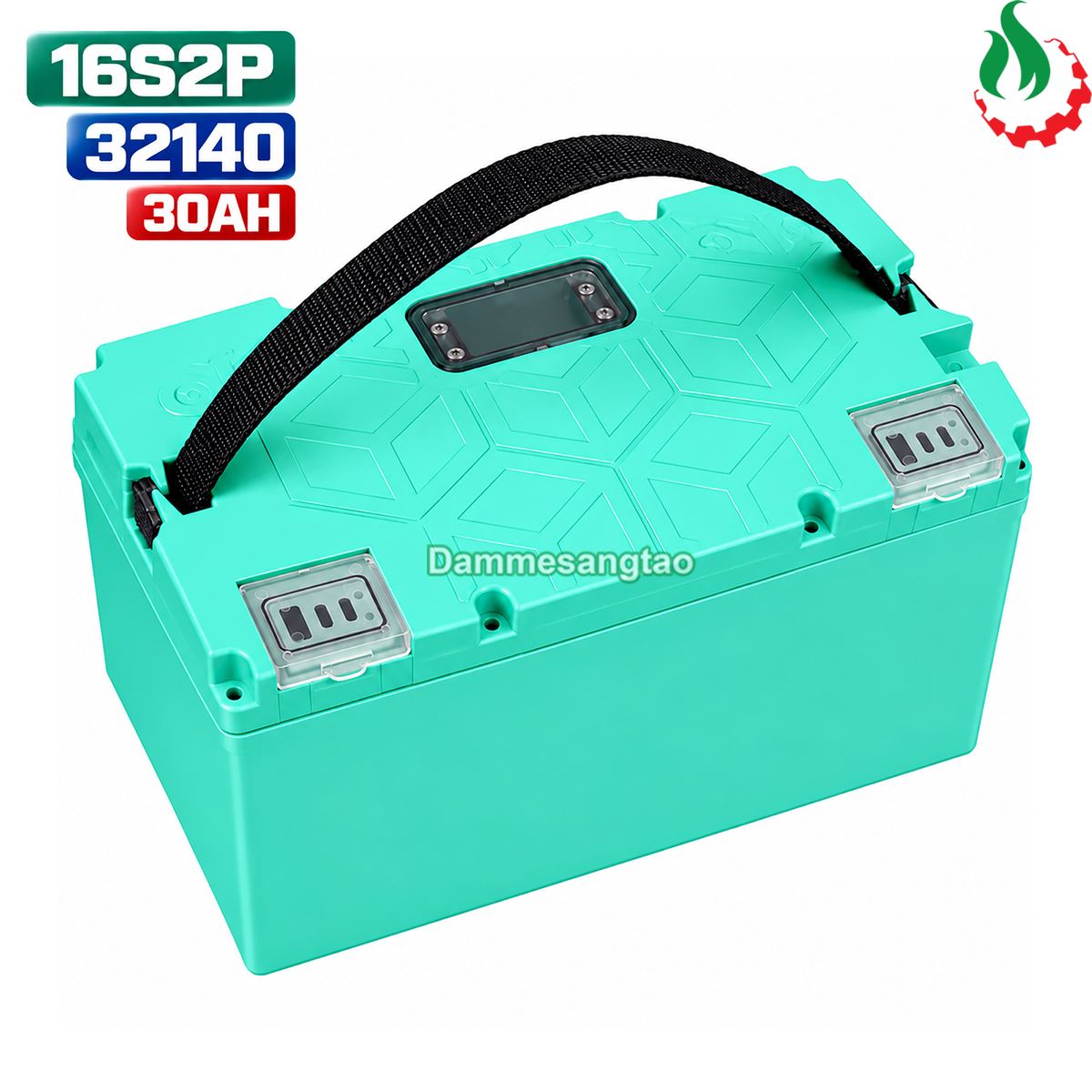

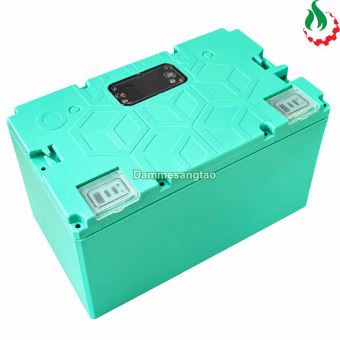

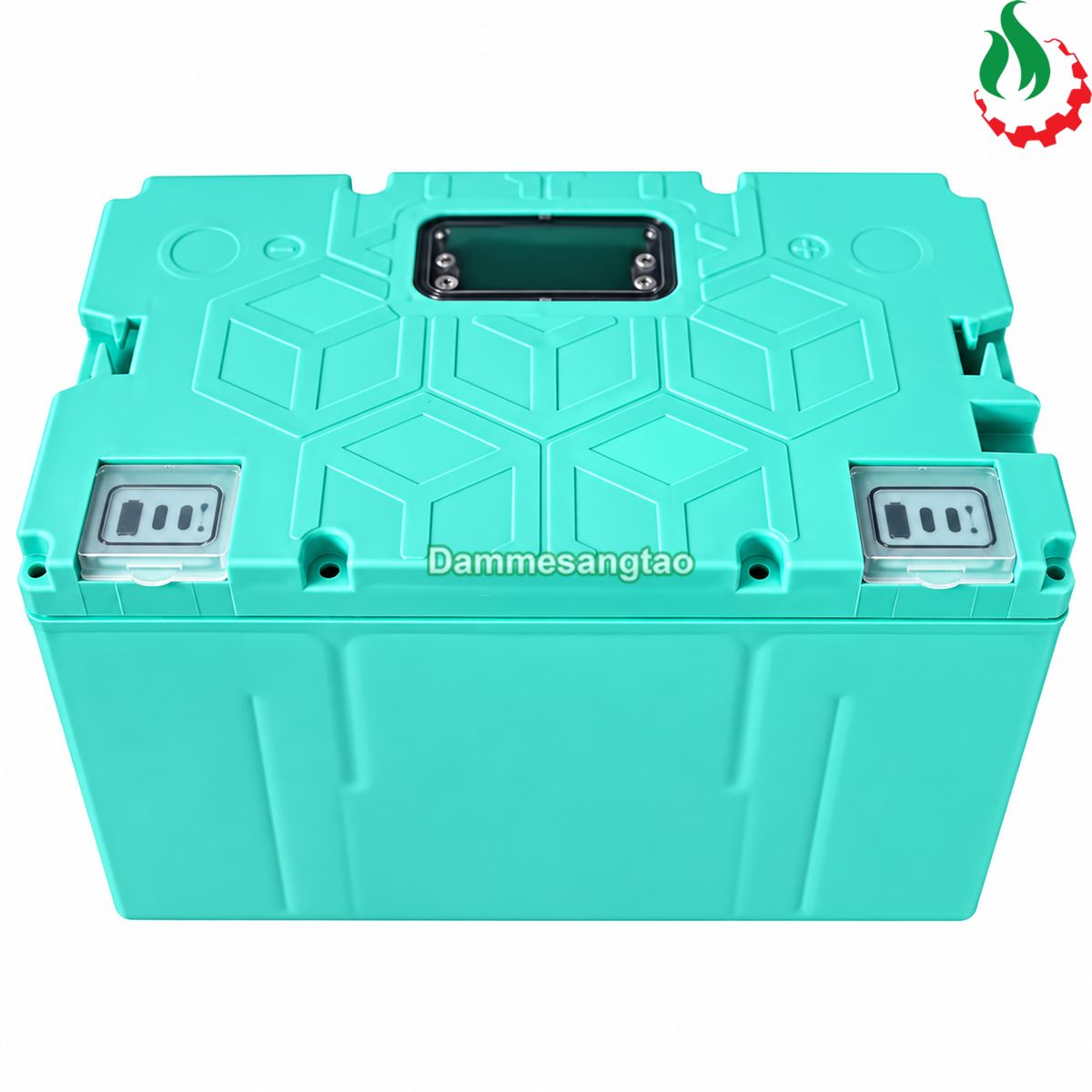

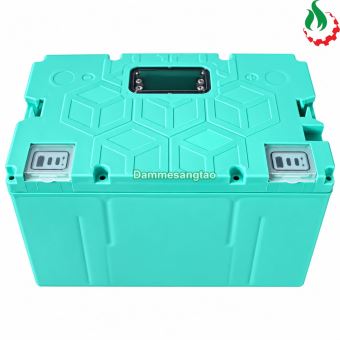

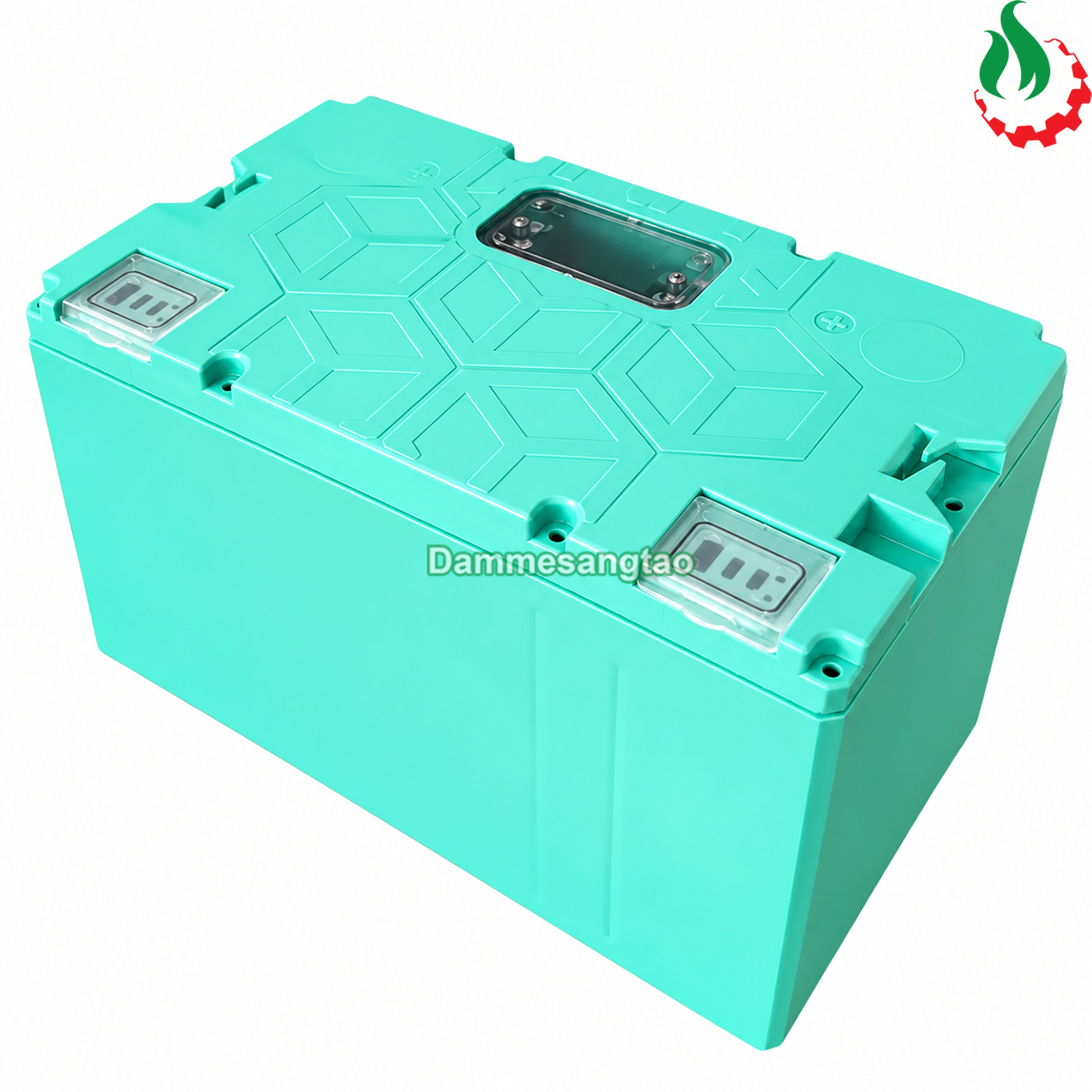

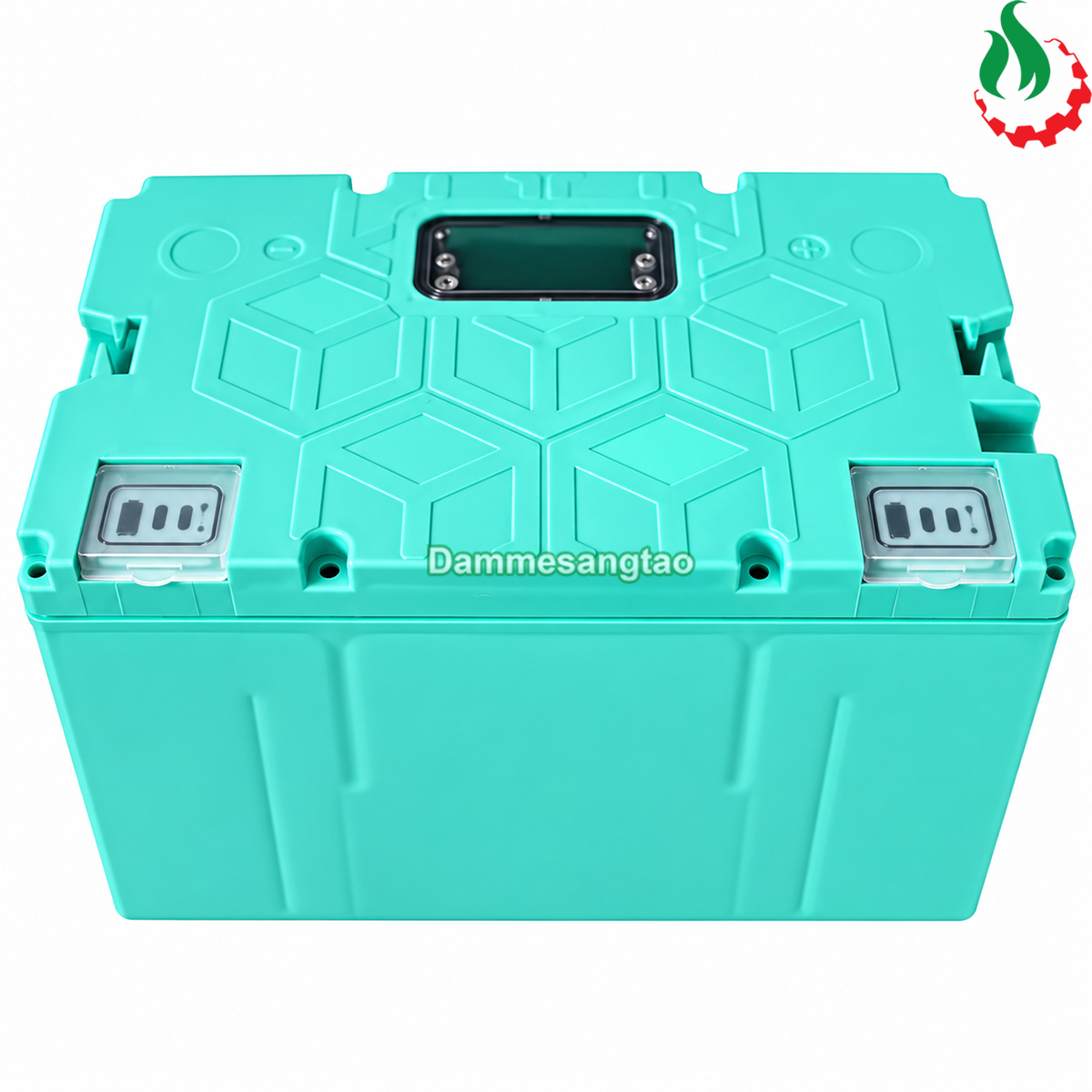

Hộp đựng pin xe điện 48V 32140 16S2P 30AH chống nước H4816S2P321

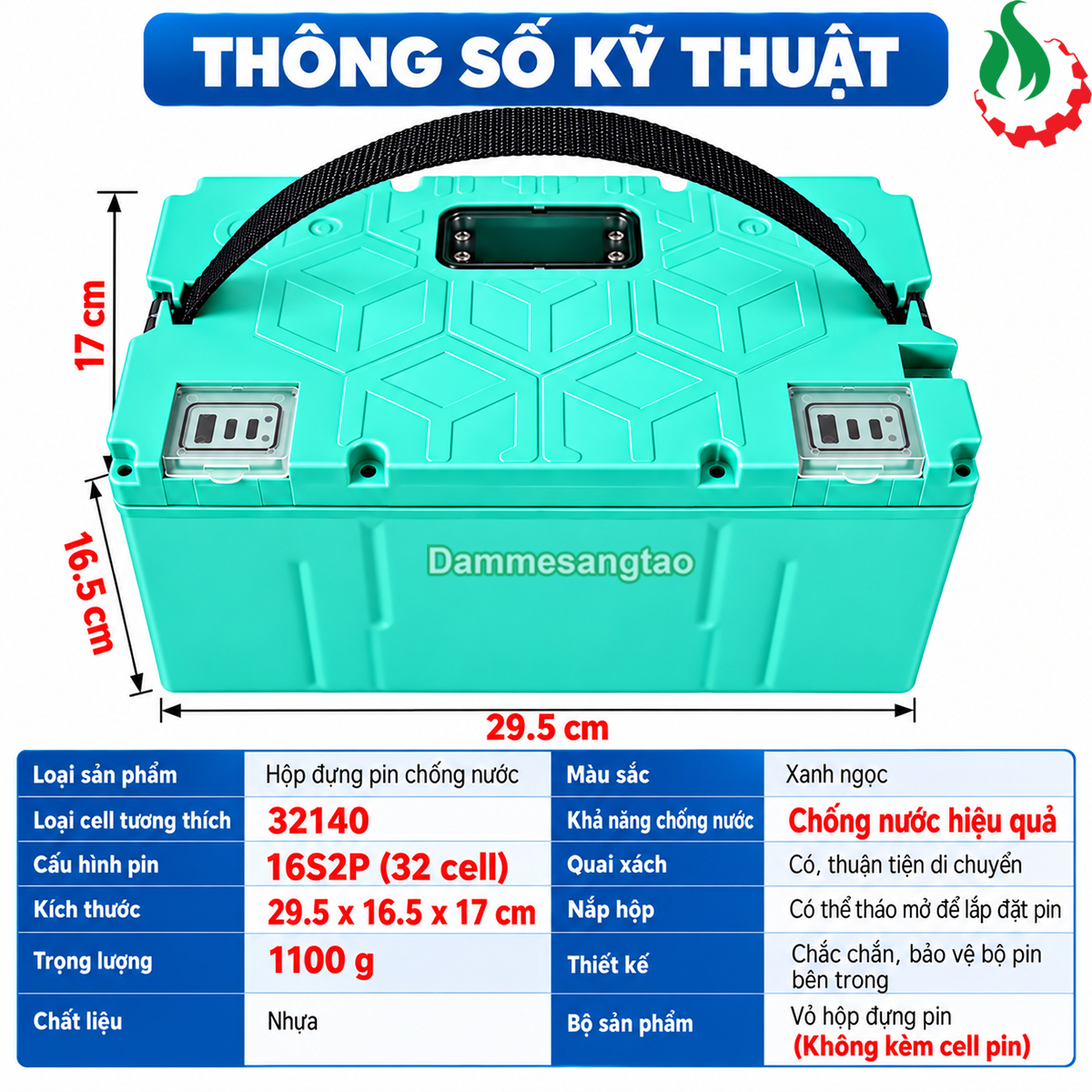

* THÔNG SỐ KỸ THUẬT:
- Model: H4816S2P321
- Loại sản phẩm: Hộp đựng pin xe điện
- Điện áp bộ pin tham khảo: 48V
- Loại cell tương thích: 32140
- Cấu hình pin: 16S2P
- Số lượng cell bố trí: 32 cell
- Dung lượng bộ pin tham khảo: 30Ah

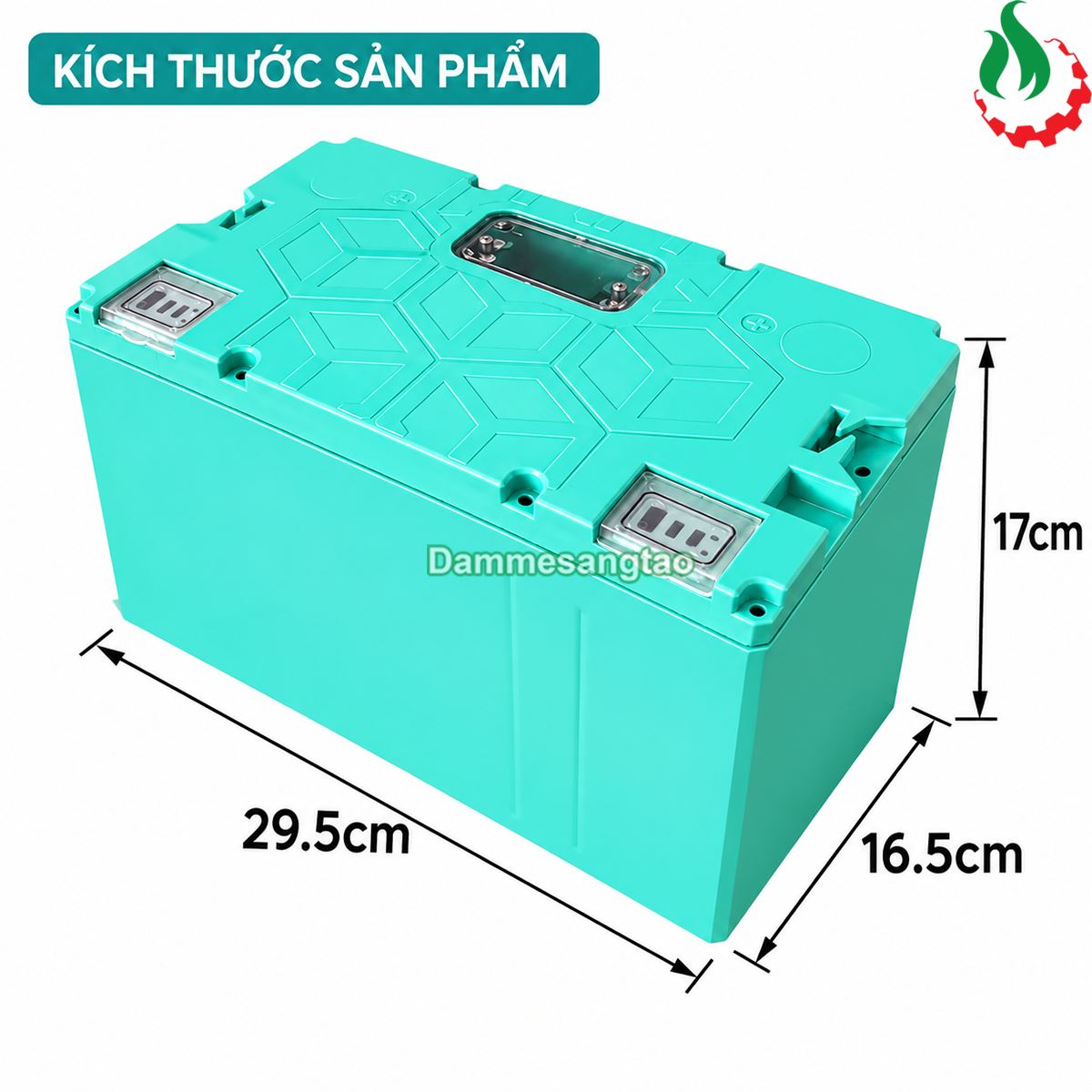

- Kích thước hộp: 29.5 x 16.5 x 17cm
- Trọng lượng hộp: 1100g
- Khả năng bảo vệ: Chống nước
- Thiết kế: Có quai xách
- Cell pin đi kèm: Không có
- Ứng dụng: Lắp ráp và bảo vệ bộ pin xe điện

* ĐẶC ĐIỂM NỔI BẬT:

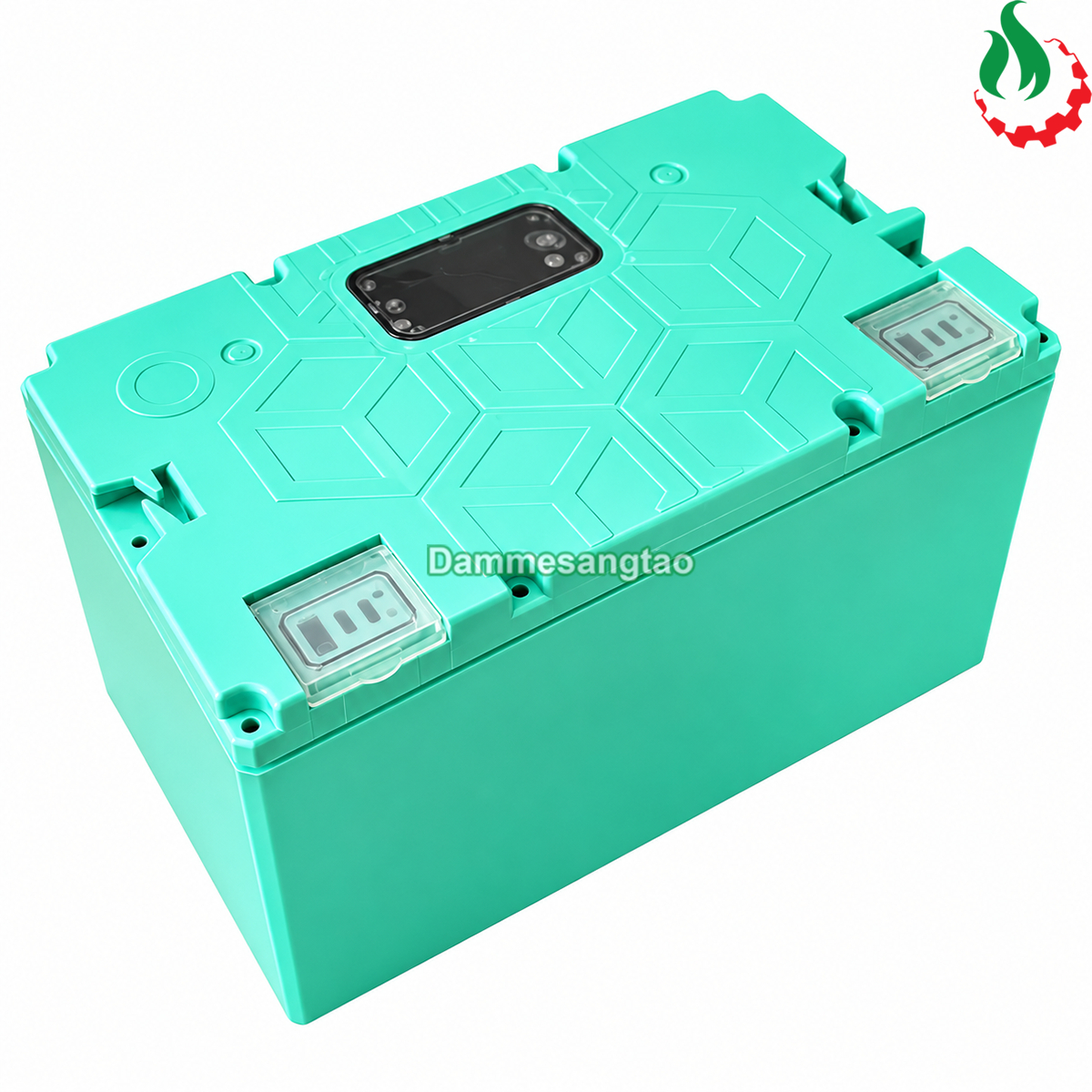

- H4816S2P321 là mẫu hộp đựng pin được thiết kế dành cho bộ pin xe điện sử dụng cell 32140
- Không gian bố trí phù hợp cấu hình 16S2P gồm 16 nhóm nối tiếp và 2 cell song song trong mỗi nhóm
- Tổng số cell theo cấu hình 16S2P là 32 cell
- Phù hợp tham khảo khi lắp ráp bộ pin xe điện 48V dung lượng 30Ah
- Thiết kế chống nước giúp hạn chế nước bắn và bụi bẩn xâm nhập khi lắp ráp đúng kỹ thuật

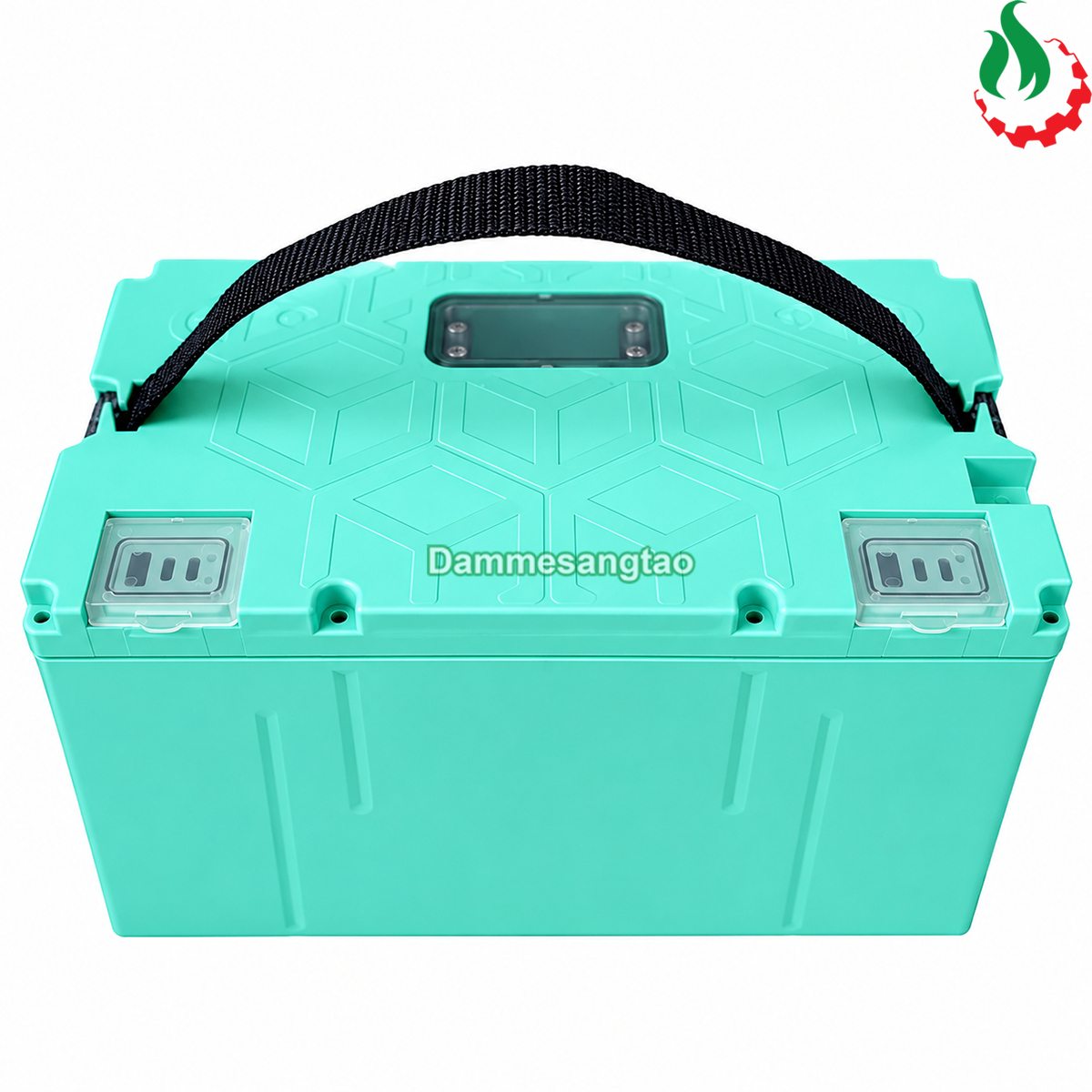

- Có quai xách giúp thuận tiện di chuyển bộ hộp

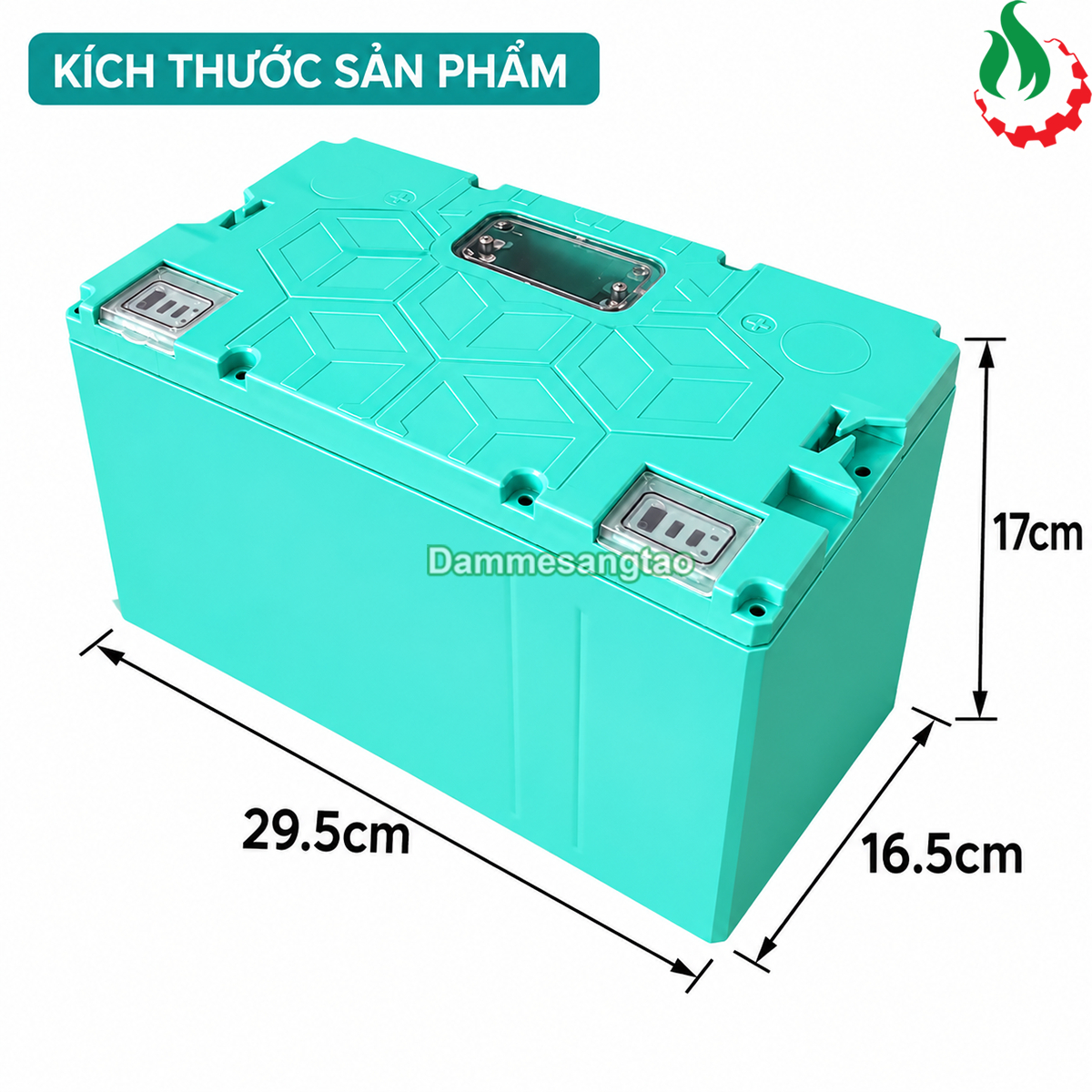

- Kích thước 29.5 x 16.5 x 17cm giúp người dùng kiểm tra không gian lắp đặt
- Trọng lượng hộp khoảng 1100g khi chưa lắp cell pin

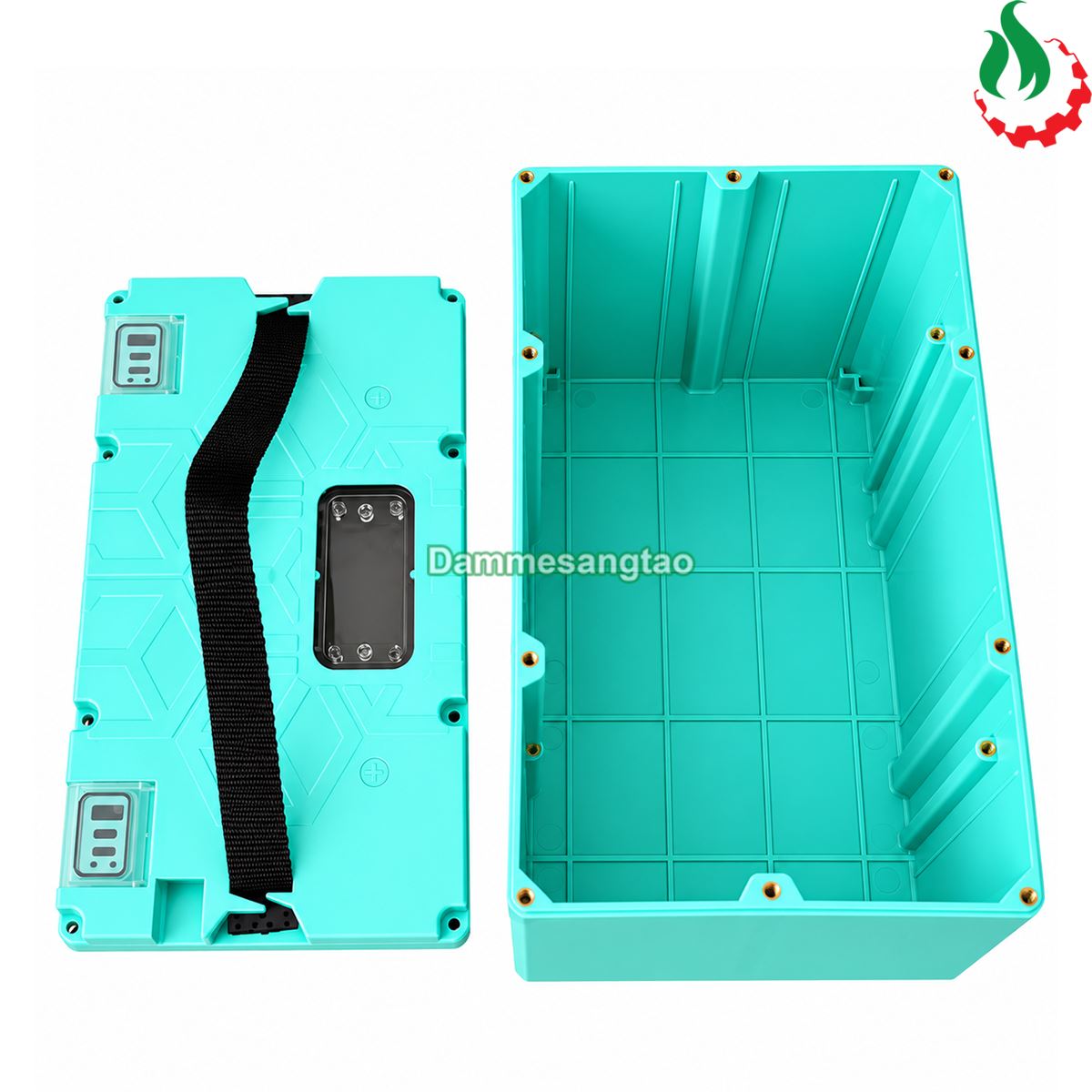

- Hộp giúp bảo vệ các cell pin và hệ thống dây dẫn khỏi tác động bên ngoài
- Phù hợp nhu cầu đóng pin mới, thay vỏ hộp hoặc bảo dưỡng bộ pin xe điện
- Thiết kế riêng cho việc bố trí bộ pin giúp quá trình lắp ráp thuận tiện hơn
- Sản phẩm là hộp đựng pin, không phải bộ pin hoàn chỉnh

* ỨNG DỤNG:
- Lắp ráp bộ pin xe điện sử dụng cell 32140
- Đóng bộ pin cấu hình 16S2P
- Thay thế hộp đựng pin xe điện cũ
- Bảo vệ cell pin và mạch BMS bên trong
- Bố trí hệ thống dây điện và đầu nối của bộ pin
- Sử dụng trong các dự án tự đóng pin xe điện
- Làm vỏ chứa bộ pin dự phòng có kích thước phù hợp

* HƯỚNG DẪN SỬ DỤNG:
- Kiểm tra kích thước hộp và không gian lắp đặt trên xe
- Chuẩn bị cell 32140 đúng thông số và tình trạng sử dụng
- Xác định cấu hình điện áp và dung lượng bộ pin cần lắp
- Bố trí 32 cell theo cấu hình 16S2P phù hợp với thiết kế hộp
- Chừa không gian cần thiết cho BMS, dây dẫn, cầu chì và các phụ kiện bảo vệ
- Thực hiện kết nối cell theo sơ đồ kỹ thuật của bộ pin
- Cách điện đầy đủ tại các điểm nối và vị trí có nguy cơ chập mạch
- Kiểm tra điện áp, cực tính và hoạt động của mạch bảo vệ
- Kiểm tra gioăng, nắp và các vị trí đầu dây đi qua hộp
- Đóng kín hộp theo đúng kết cấu thiết kế
- Kiểm tra độ chắc chắn trước khi lắp đặt lên xe

* LƯU Ý:
- Sản phẩm không kèm cell pin
- Thông số 48V và 30Ah là cấu hình bộ pin tham khảo, không phải thông số điện của bản thân hộp
- Dung lượng 30Ah chỉ đạt được khi sử dụng cell có dung lượng và cấu hình phù hợp
- Cần kiểm tra điện áp danh định và điện áp sạc theo đúng hóa học của cell sử dụng
- Không mặc định mọi loại cell 32140 đều có cùng dung lượng
- Kiểm tra khả năng bố trí BMS và các linh kiện bên trong trước khi lắp
- Không để cell pin hoặc đầu nối tiếp xúc gây chập mạch
- Không sử dụng cell bị phồng, móp, rò rỉ hoặc hư hỏng
- Không tự ý khoan cắt làm ảnh hưởng kết cấu chống nước
- Đảm bảo gioăng, nắp và đầu ra dây điện được làm kín đúng kỹ thuật
- Chống nước không đồng nghĩa với khả năng ngâm nước hoàn toàn
- Việc lắp ráp bộ pin cần do người có kiến thức về điện và pin thực hiện

* BẢO QUẢN:
- Vệ sinh bề mặt hộp định kỳ
- Kiểm tra gioăng và các vị trí tiếp giáp của nắp
- Không để hộp chịu va đập mạnh
- Tránh tiếp xúc trực tiếp với nguồn nhiệt cao
- Kiểm tra độ kín sau mỗi lần tháo mở
- Không dùng hóa chất mạnh để vệ sinh hộp
- Bảo quản nơi khô ráo, thoáng mát khi chưa sử dụng
- Kiểm tra quai xách trước khi di chuyển hộp có lắp pin
