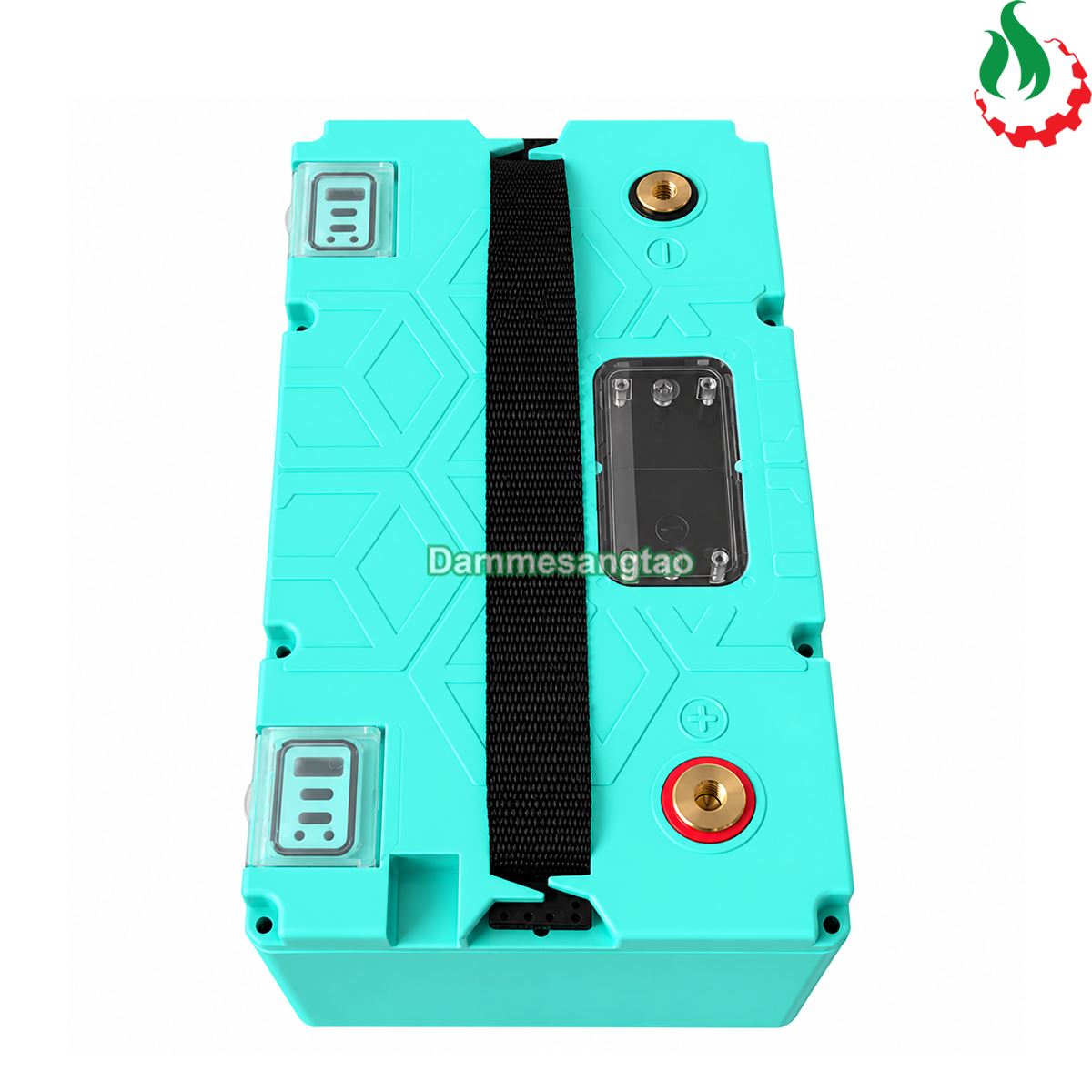

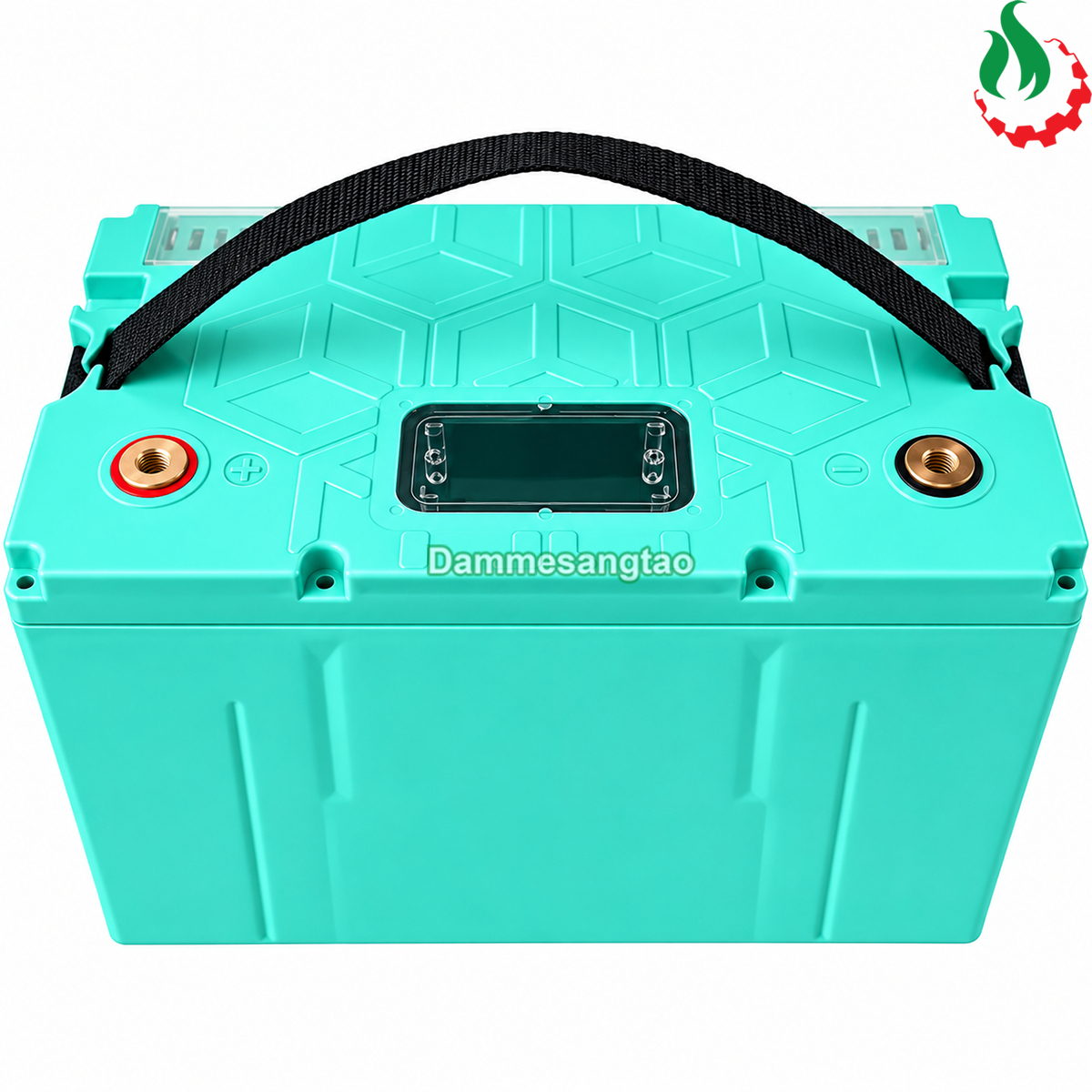

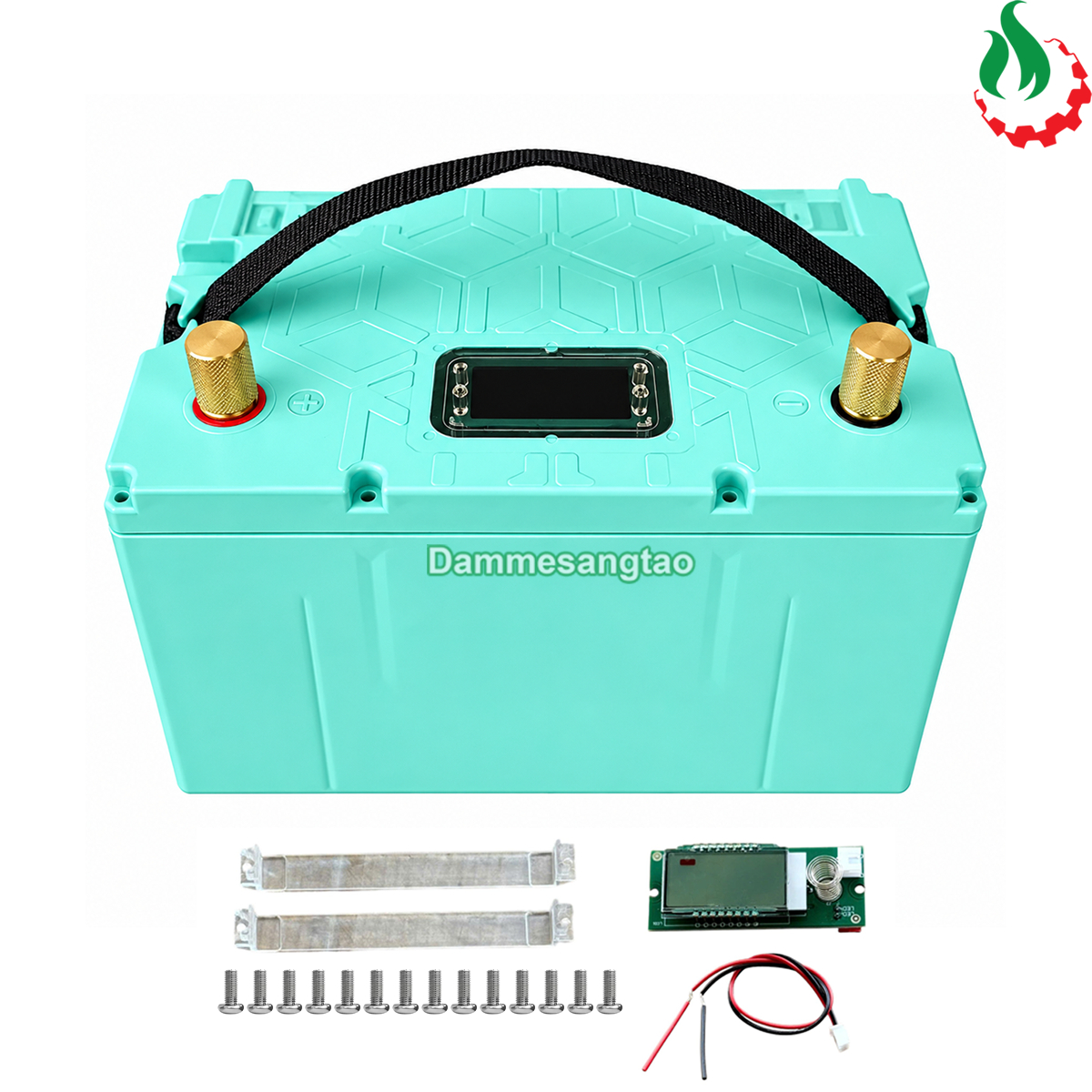

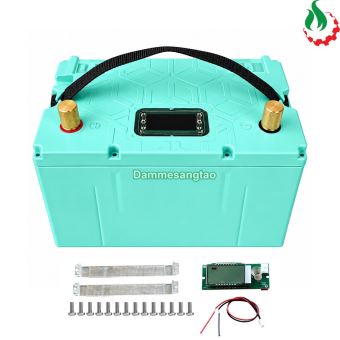

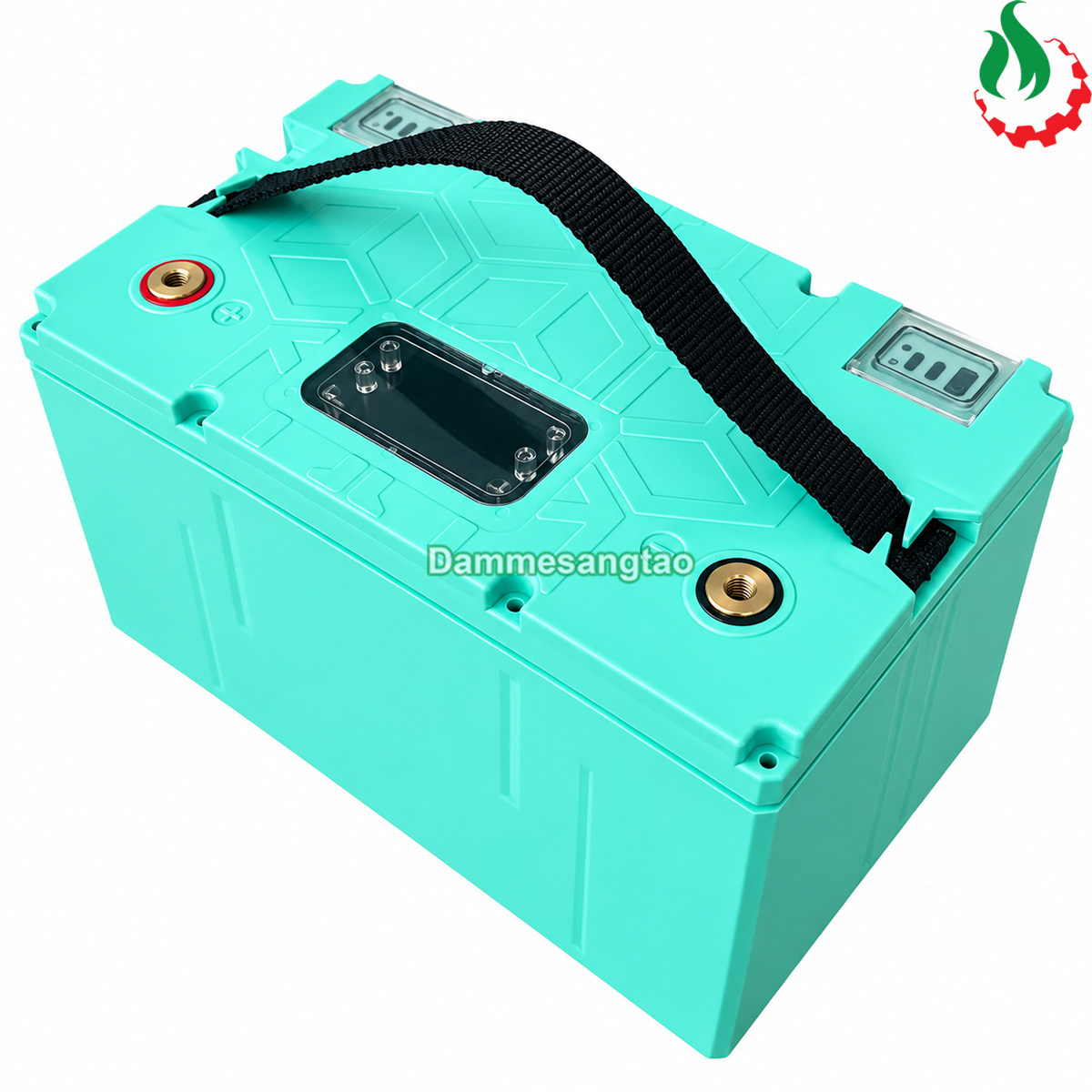

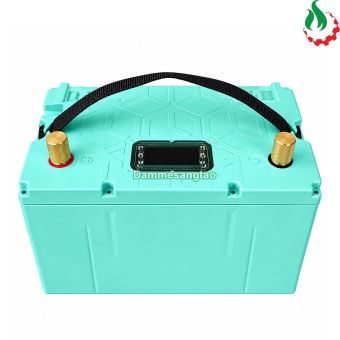

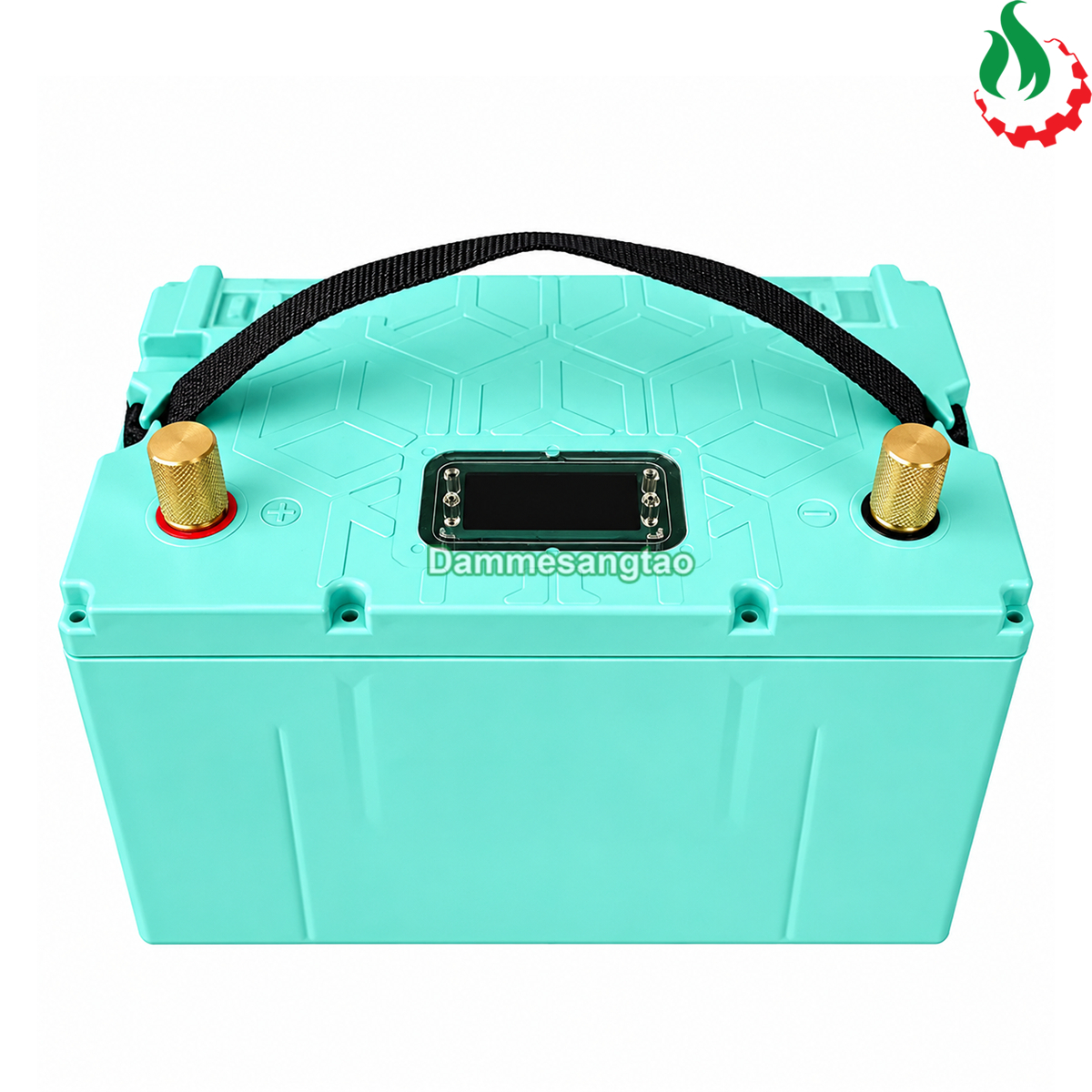

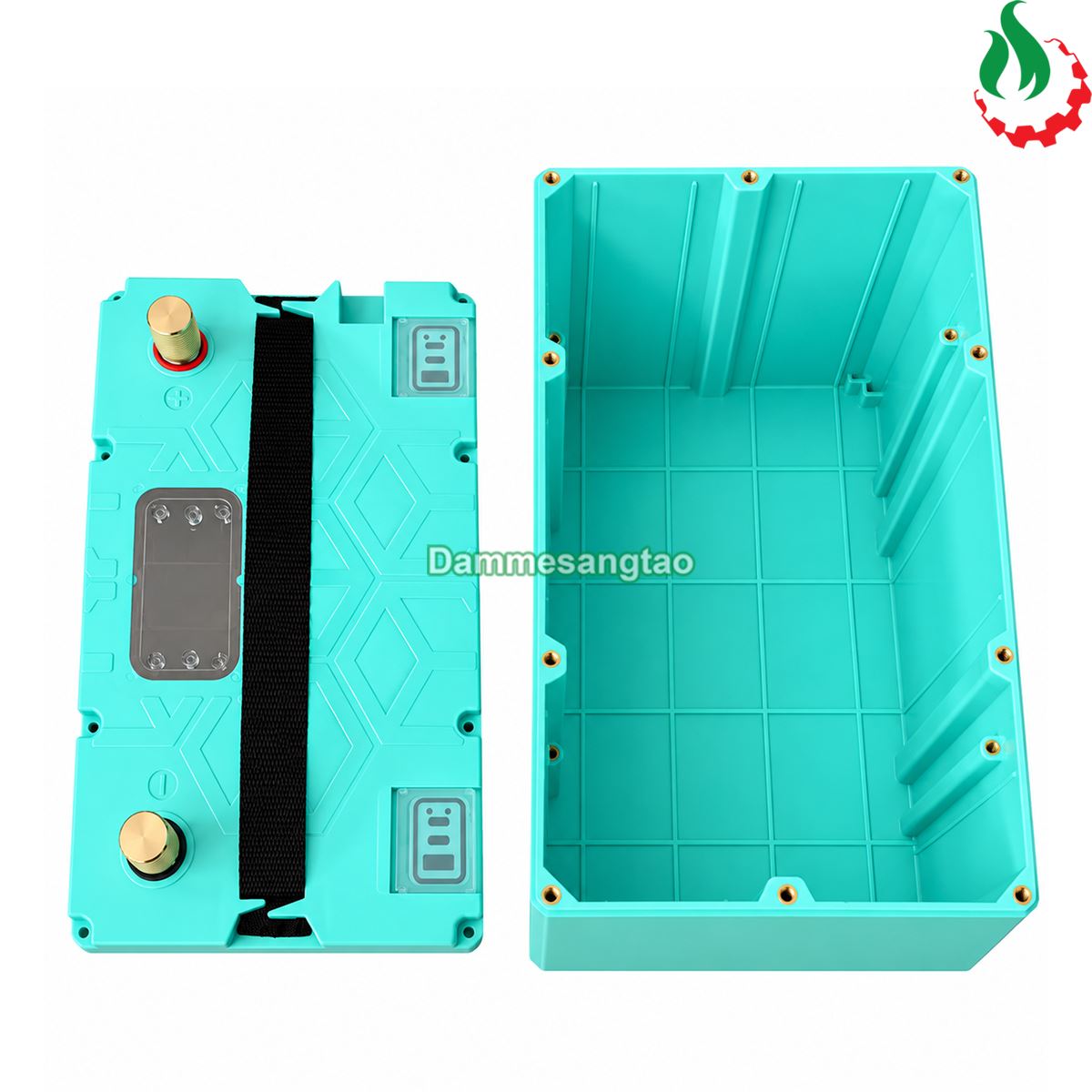

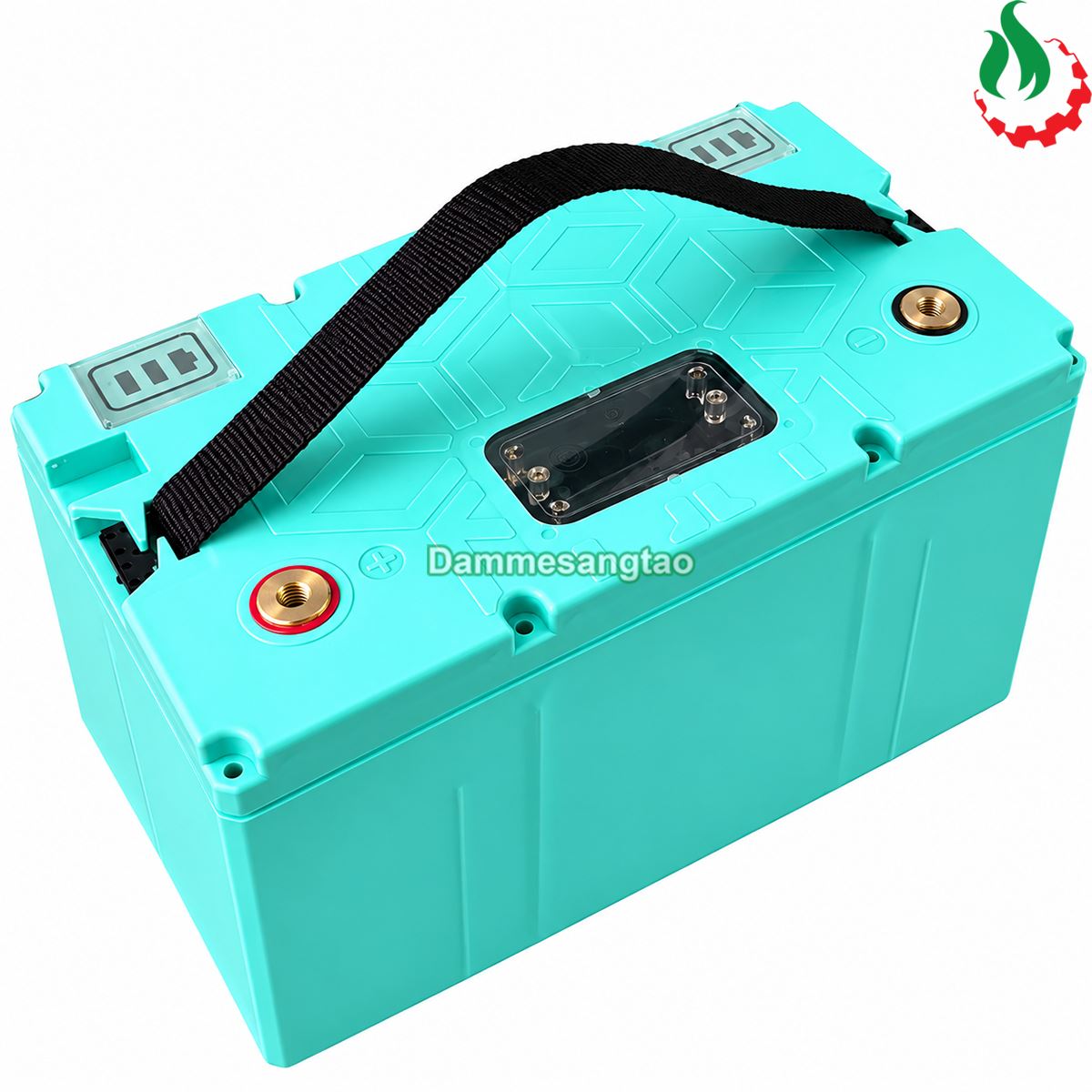

Hộp đựng pin 12V 32140 4S8P 120AH chống nước S32-H124S8P321

* THÔNG SỐ KỸ THUẬT:
- Model: S32-H124S8P321
- Loại sản phẩm: Hộp đựng pin
- Điện áp bộ pin tham khảo: 12V
- Điện áp danh định khi dùng cell LiFePO4 3.2V cấu hình 4S: 12.8V
- Loại cell tương thích: 32140

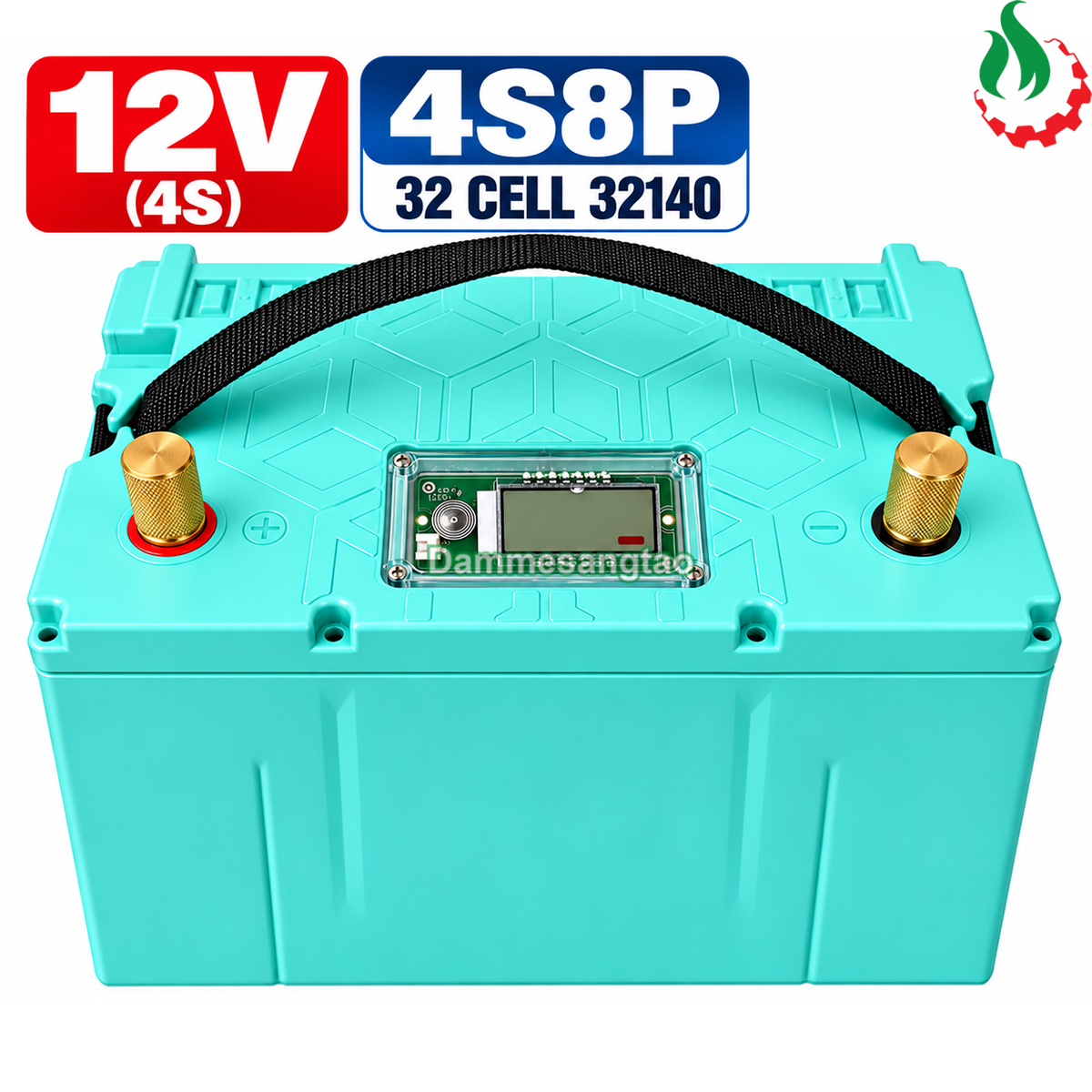

- Cấu hình pin: 4S8P
- Số lượng cell: 32 cell
- Số nhóm nối tiếp: 4 nhóm
- Số cell song song mỗi nhóm: 8 cell
- Dung lượng bộ pin tham khảo: 120Ah
- Khả năng bảo vệ: Chống nước
- Cell pin đi kèm: Không có
- Ứng dụng: Lắp ráp và bảo vệ bộ pin 12V

* ĐẶC ĐIỂM NỔI BẬT:
- S32-H124S8P321 là mẫu hộp đựng pin thiết kế dành cho bộ pin sử dụng cell 32140
- Không gian bố trí phù hợp cấu hình 4S8P gồm 4 nhóm nối tiếp và 8 cell song song trong mỗi nhóm
- Tổng số cell theo cấu hình 4S8P là 32 cell
- Phù hợp tham khảo khi lắp bộ pin LiFePO4 12V dung lượng lớn 120Ah
- Với cell LiFePO4 danh định 3.2V, cấu hình 4S có điện áp danh định 12.8V
- Dung lượng bộ pin 120Ah có thể đạt được khi sử dụng 8 cell 15Ah song song trong mỗi nhóm
- Thiết kế chống nước hỗ trợ hạn chế nước bắn xâm nhập khi hộp được đóng kín đúng kỹ thuật
- Hỗ trợ bảo vệ cell pin, mạch BMS và dây dẫn khỏi tác động từ môi trường
- Phù hợp đóng bộ pin mới hoặc thay thế hộp chứa pin cũ
- Giúp bố trí bộ pin theo cấu hình thiết kế
- Phù hợp người dùng có kinh nghiệm lắp ráp và bảo dưỡng bộ pin LiFePO4
- Sản phẩm chỉ là hộp đựng pin, không phải bộ pin hoàn chỉnh

* ỨNG DỤNG:
- Lắp ráp bộ pin LiFePO4 12V
- Đóng bộ pin 32140 cấu hình 4S8P
- Làm hộp chứa bộ pin dung lượng lớn 120Ah
- Thay thế vỏ hộp pin cũ
- Bảo vệ cell pin và mạch BMS
- Lắp ráp bộ nguồn DC 12V tương thích
- Sử dụng trong các dự án tự đóng pin
- Làm hộp đựng bộ pin dự phòng

* HƯỚNG DẪN SỬ DỤNG:
- Kiểm tra tình trạng và kết cấu hộp trước khi lắp ráp
- Chuẩn bị 32 cell 32140 có thông số phù hợp
- Kiểm tra điện áp, dung lượng và tình trạng từng cell
- Xác định cấu hình 4S8P theo sơ đồ kỹ thuật
- Bố trí cell vào hộp đúng vị trí thiết kế
- Chuẩn bị mạch BMS 4S phù hợp với bộ pin LiFePO4
- Thực hiện kết nối các nhóm cell theo đúng sơ đồ
- Cách điện đầy đủ tại các đầu cực và điểm nối
- Bố trí dây dẫn, cầu chì và các phụ kiện bảo vệ phù hợp
- Kiểm tra điện áp và cực tính trước khi kết nối thiết bị
- Kiểm tra các vị trí nắp và đường dây đi qua hộp
- Đóng kín hộp đúng kỹ thuật trước khi đưa vào sử dụng

* LƯU Ý:
- Sản phẩm không kèm cell pin
- Điện áp 12V và dung lượng 120Ah là thông số bộ pin tham khảo, không phải thông số điện của bản thân hộp
- Cấu hình 4S8P gồm 32 cell được kết nối theo sơ đồ phù hợp
- Dung lượng 120Ah chỉ đạt khi sử dụng cell có dung lượng tương ứng
- Không mặc định mọi cell 32140 đều có dung lượng 15Ah

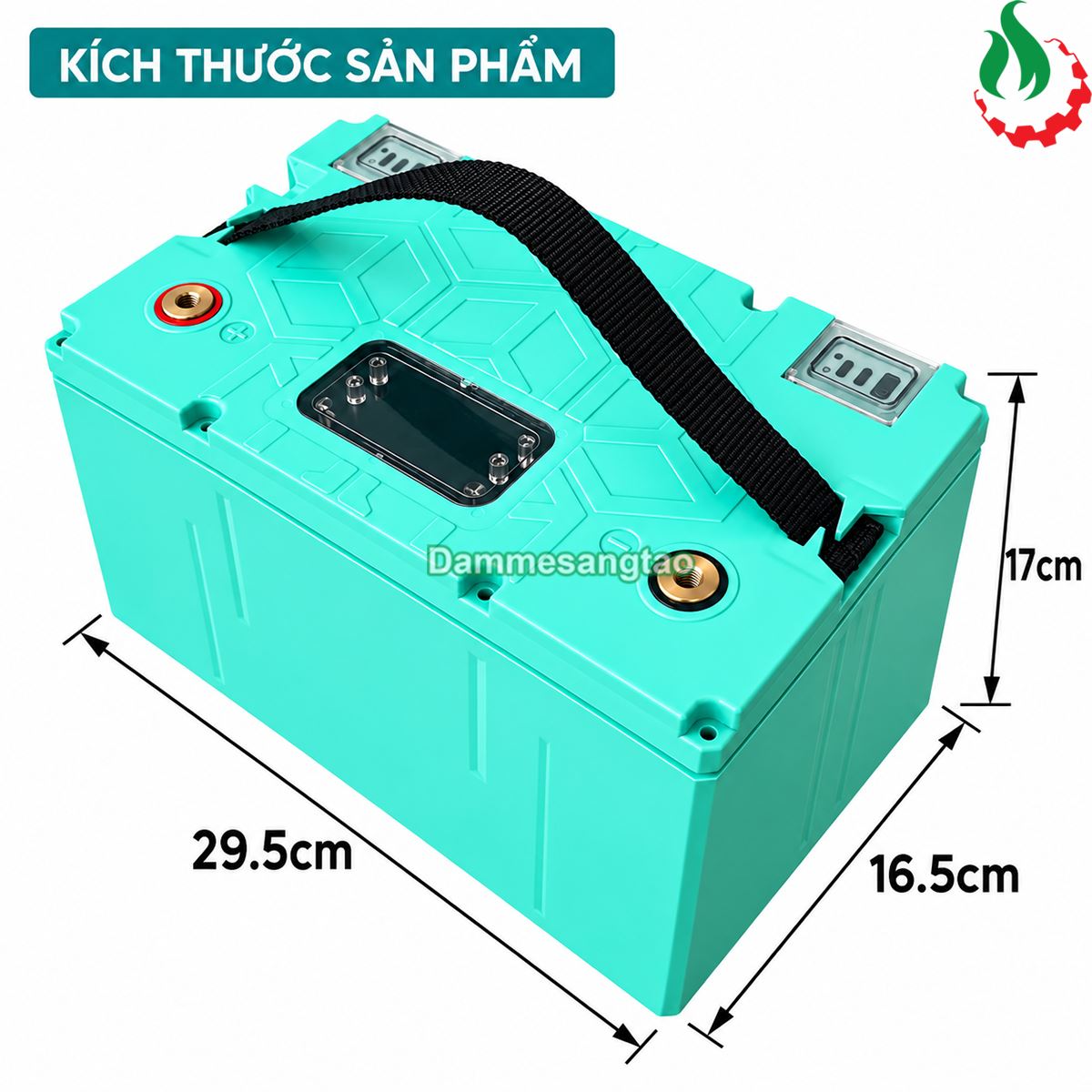

- Cần kiểm tra kích thước cell và không gian bố trí BMS
- Sử dụng BMS đúng số chuỗi và đúng loại hóa học pin
- Không sử dụng cell bị phồng, móp hoặc hư hỏng
- Không kết hợp cell khác loại hoặc có tình trạng chênh lệch lớn
- Không để các đầu cực tiếp xúc gây chập mạch
- Đảm bảo cách điện và bảo vệ dây dẫn đúng kỹ thuật
- Không tự ý khoan cắt làm ảnh hưởng khả năng chống nước
- Kiểm tra độ kín của nắp và các vị trí đi dây
- Chống nước không đồng nghĩa với khả năng ngâm nước hoàn toàn
- Việc lắp ráp nên do người có kiến thức kỹ thuật về pin thực hiện

* BẢO QUẢN:
- Vệ sinh bề mặt hộp định kỳ
- Kiểm tra các vị trí tiếp giáp của nắp
- Giữ sạch gioăng chống nước nếu hộp có trang bị
- Tránh va đập mạnh làm biến dạng hộp
- Không đặt gần nguồn nhiệt cao
- Kiểm tra độ kín sau mỗi lần tháo mở
- Không dùng hóa chất mạnh để vệ sinh
- Bảo quản nơi khô ráo, thoáng mát khi chưa sử dụng
