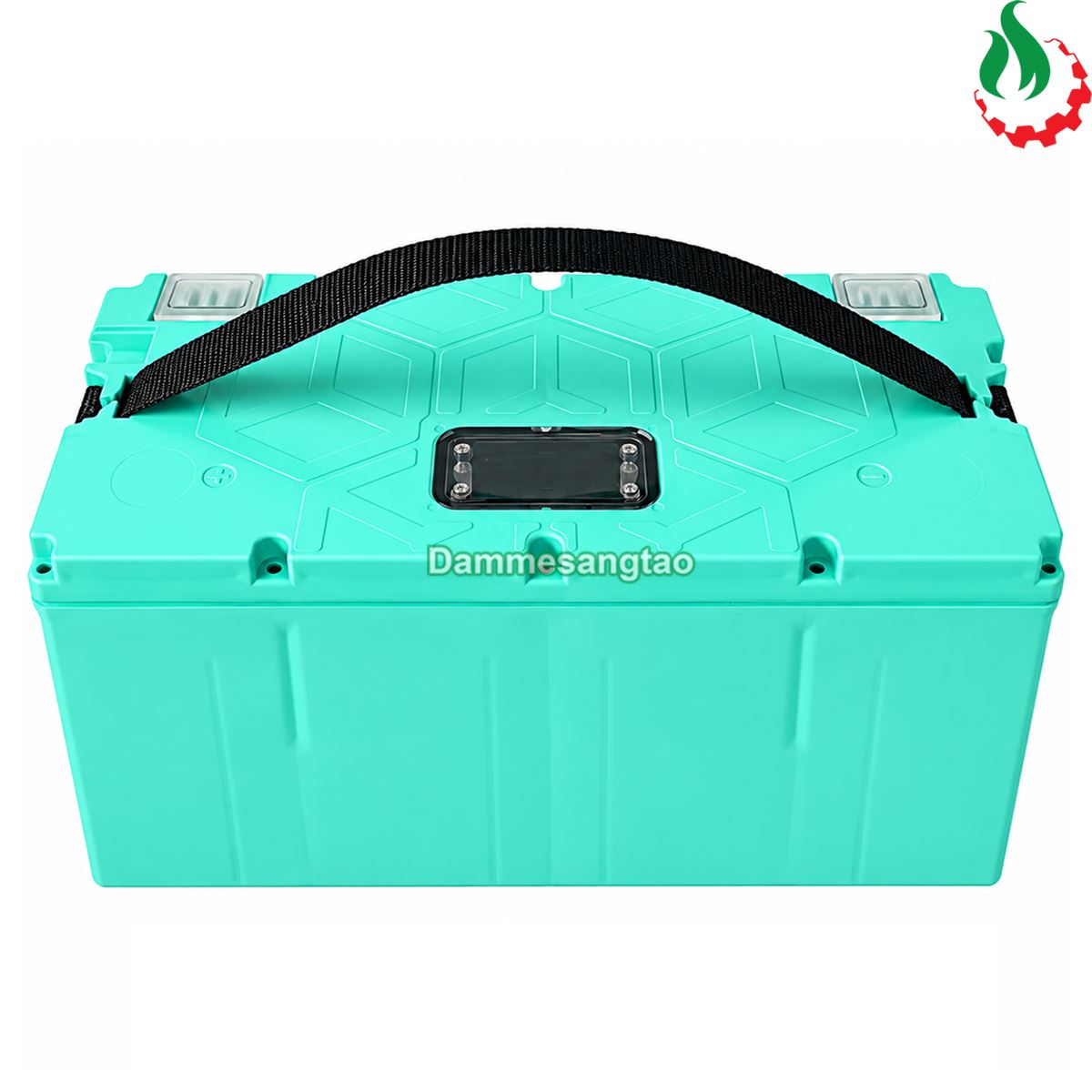

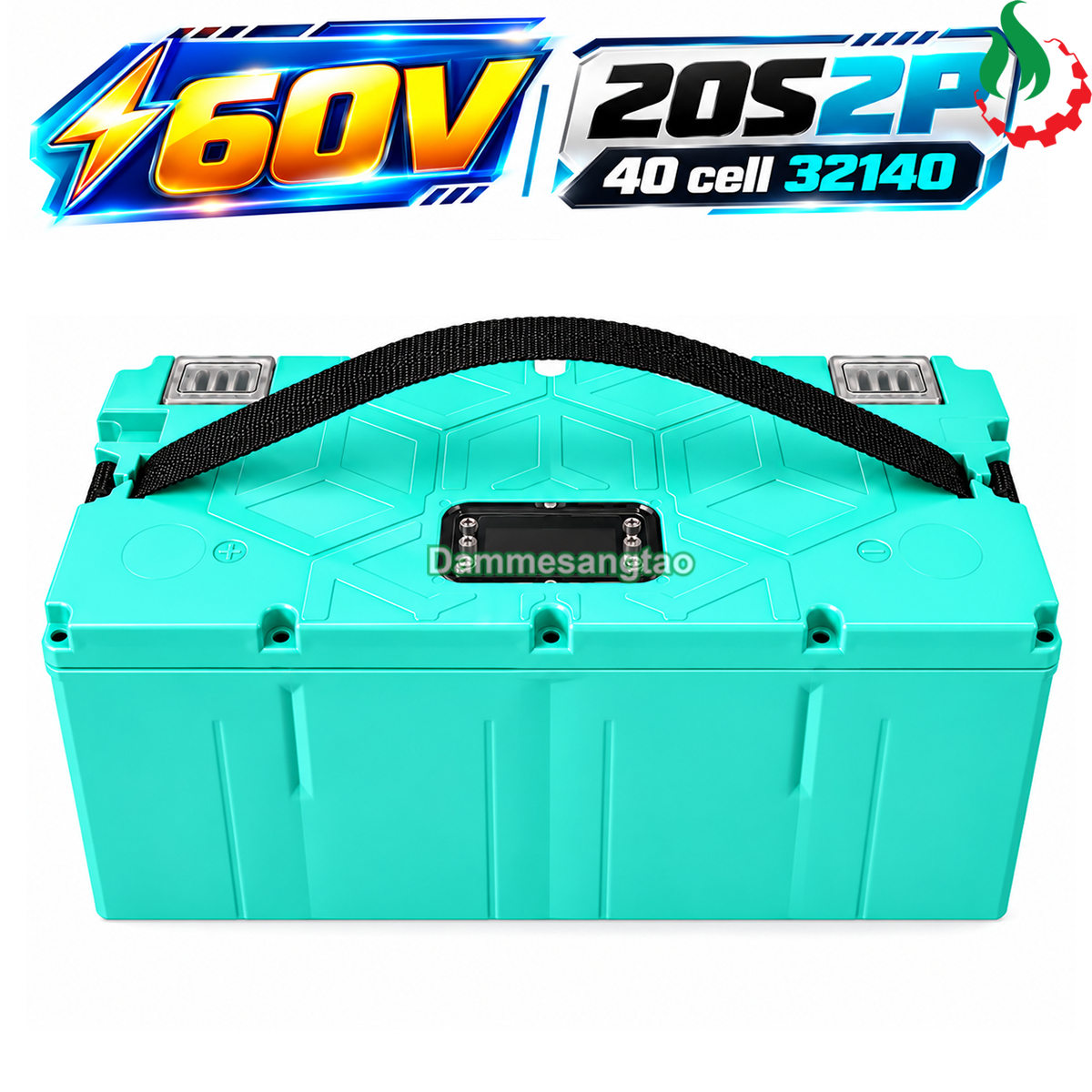

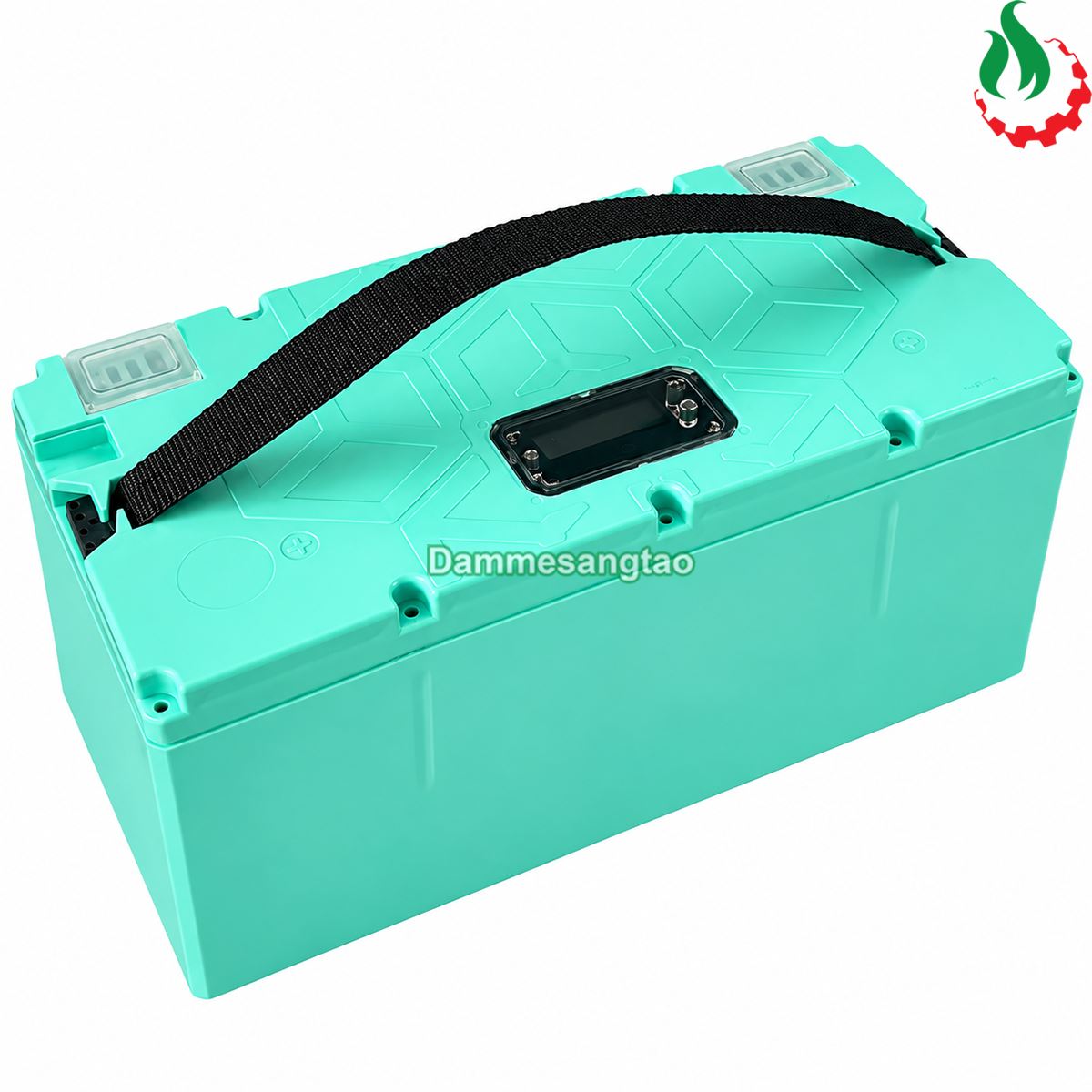

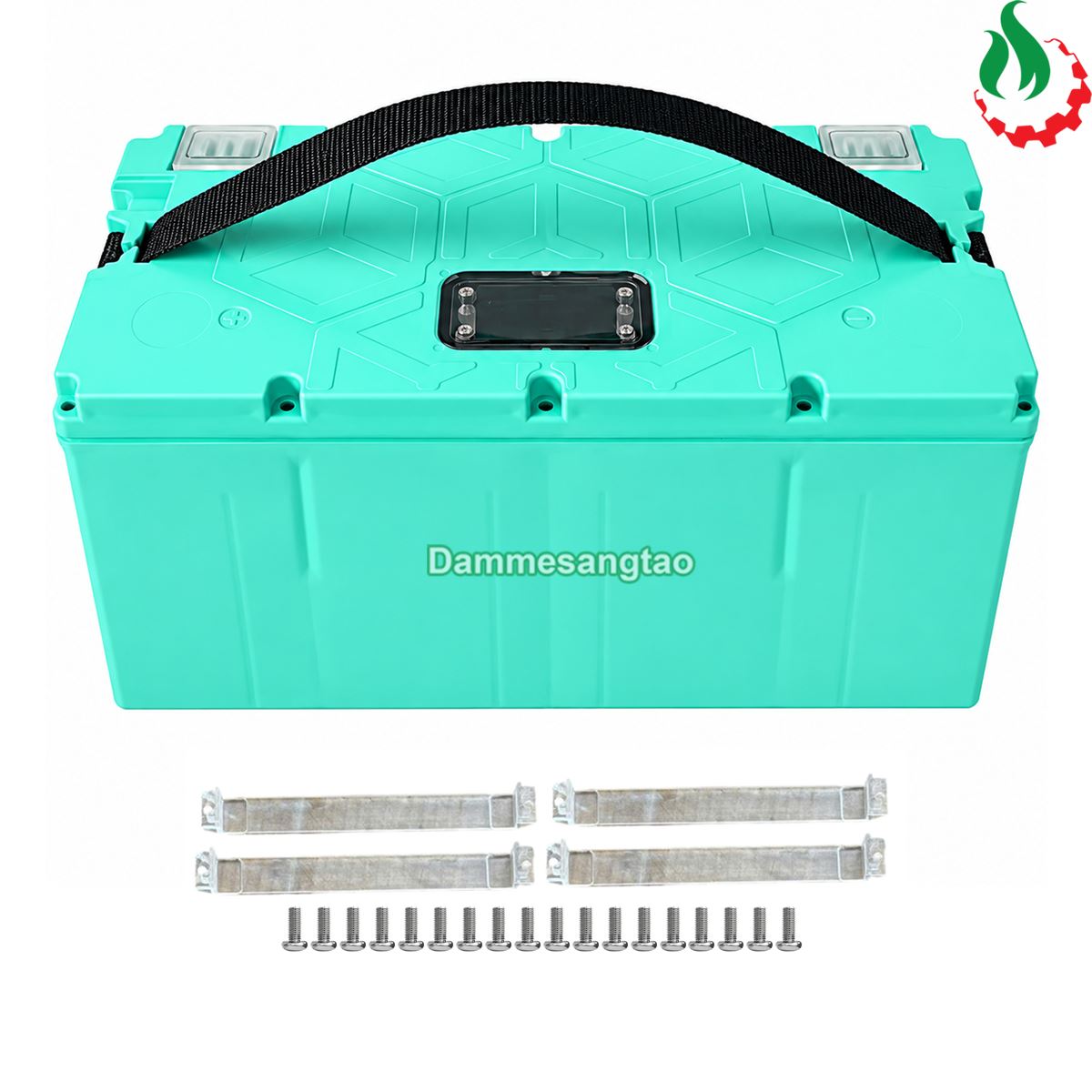

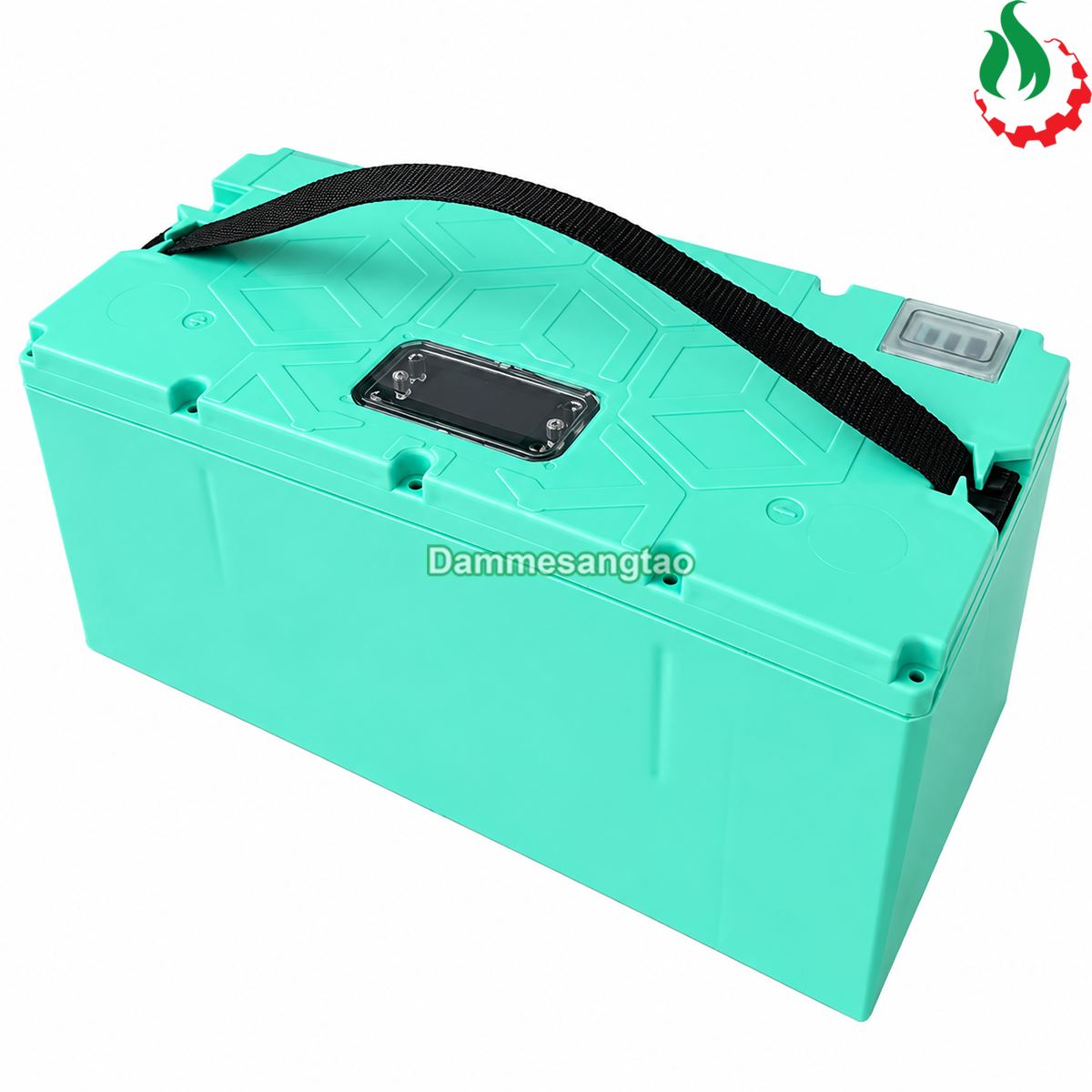

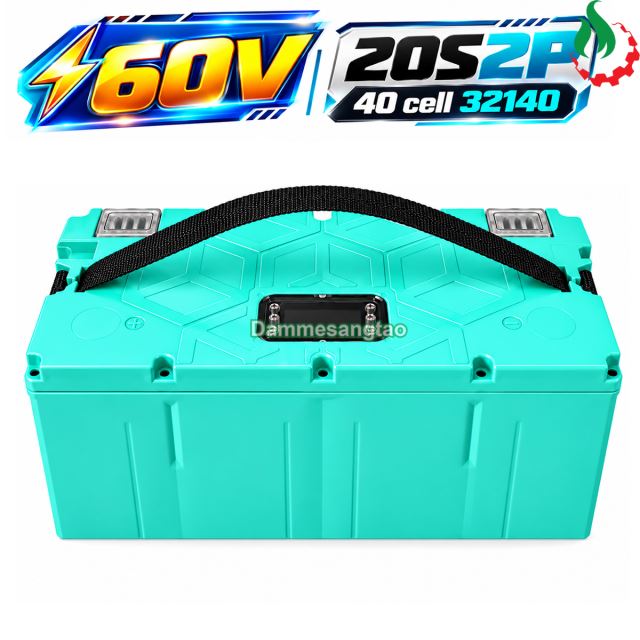

Hộp đựng pin xe điện 60V 32140 20S2P 30AH chống nước S150-H6020S2P321

* THÔNG SỐ KỸ THUẬT:
- Model: S150-H6020S2P321
- Loại sản phẩm: Hộp đựng pin xe điện
- Điện áp bộ pin tham khảo: 60V
- Loại cell tương thích: 32140
- Cấu hình pin: 20S2P
- Số lượng cell: 40 cell
- Số nhóm nối tiếp: 20 nhóm
- Số cell song song mỗi nhóm: 2 cell
- Dung lượng bộ pin tham khảo: 30Ah

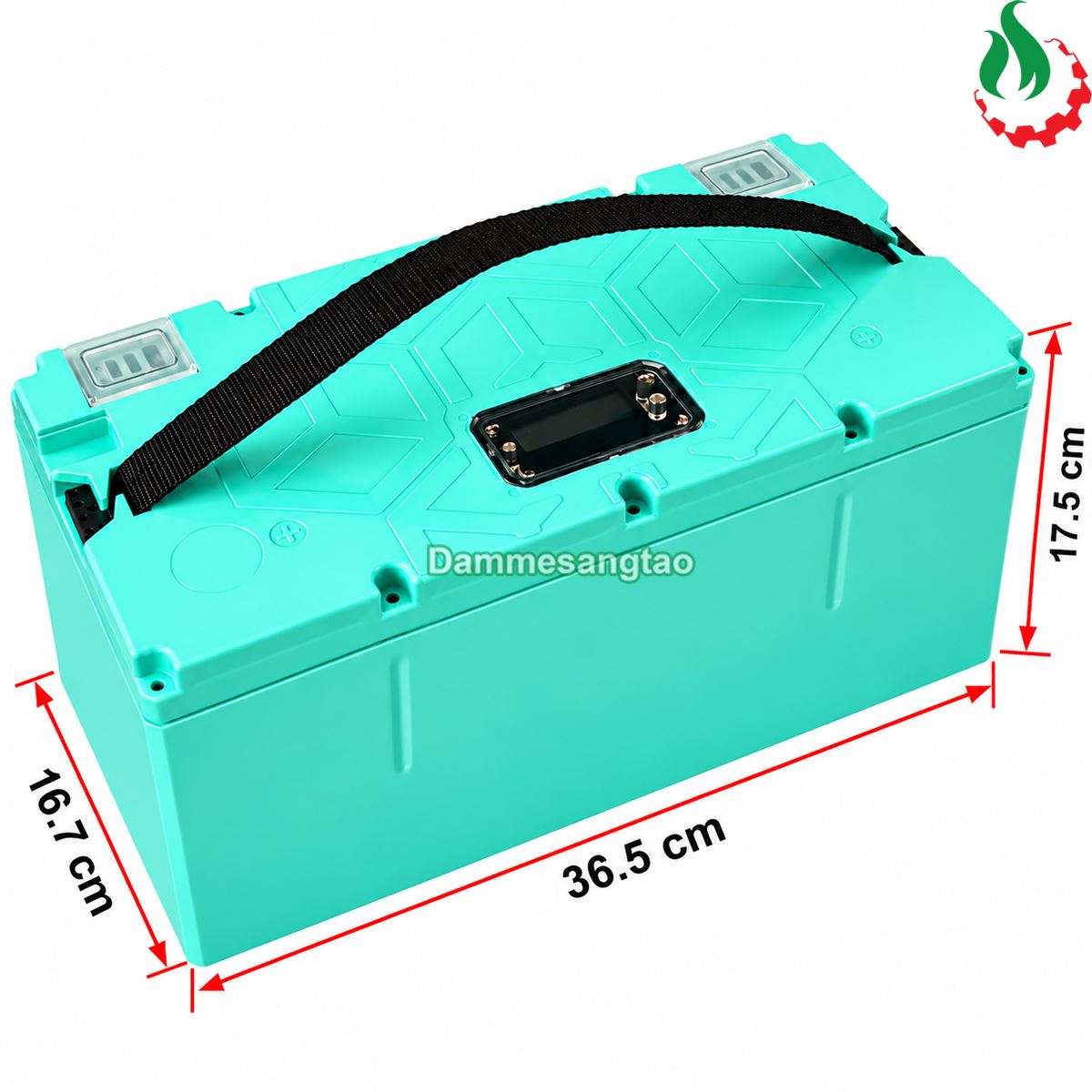

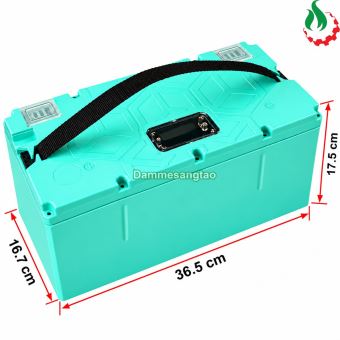

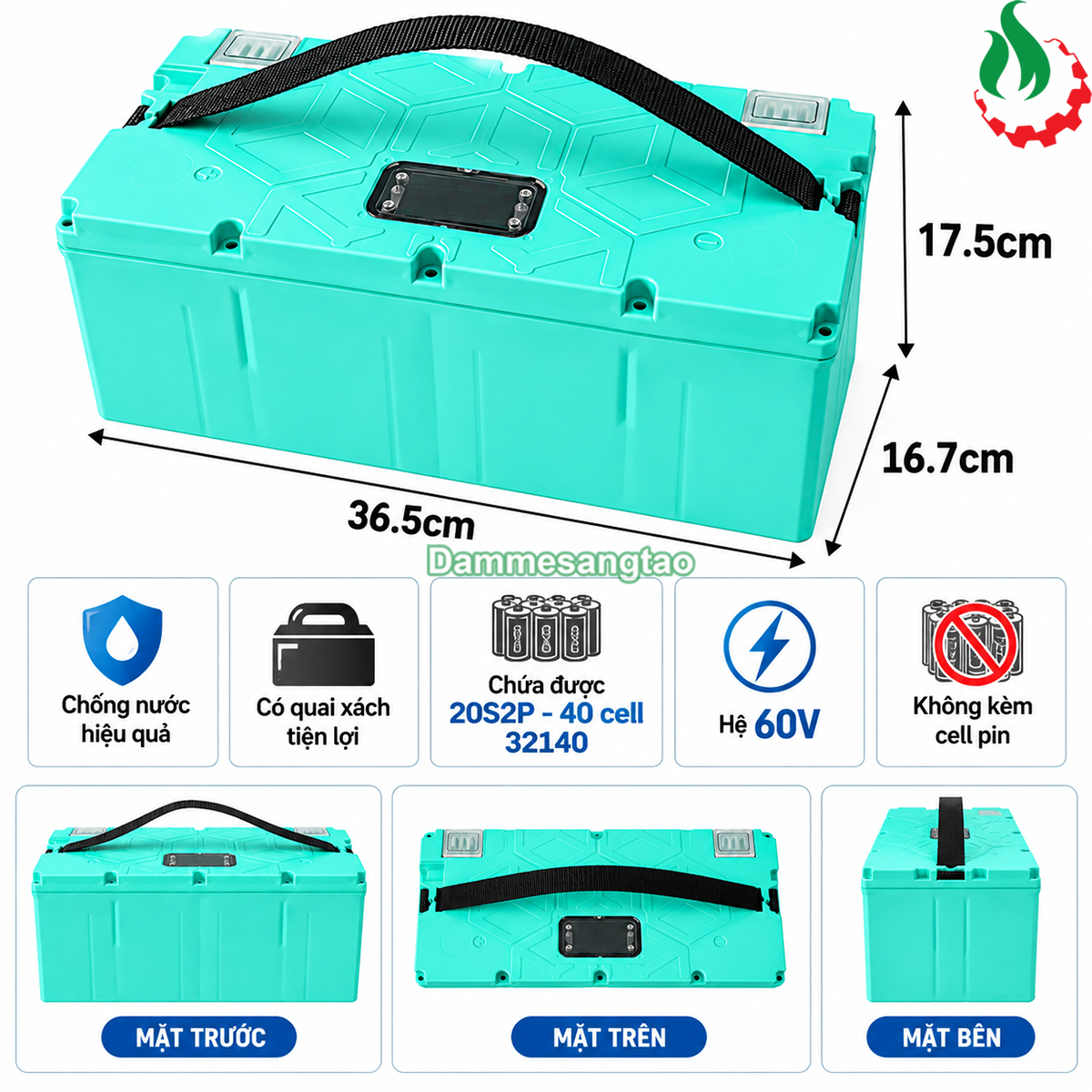

- Chiều dài hộp: 36.5cm
- Chiều rộng hộp: 16.7cm
- Chiều cao hộp: 17.5cm
- Khả năng bảo vệ: Chống nước

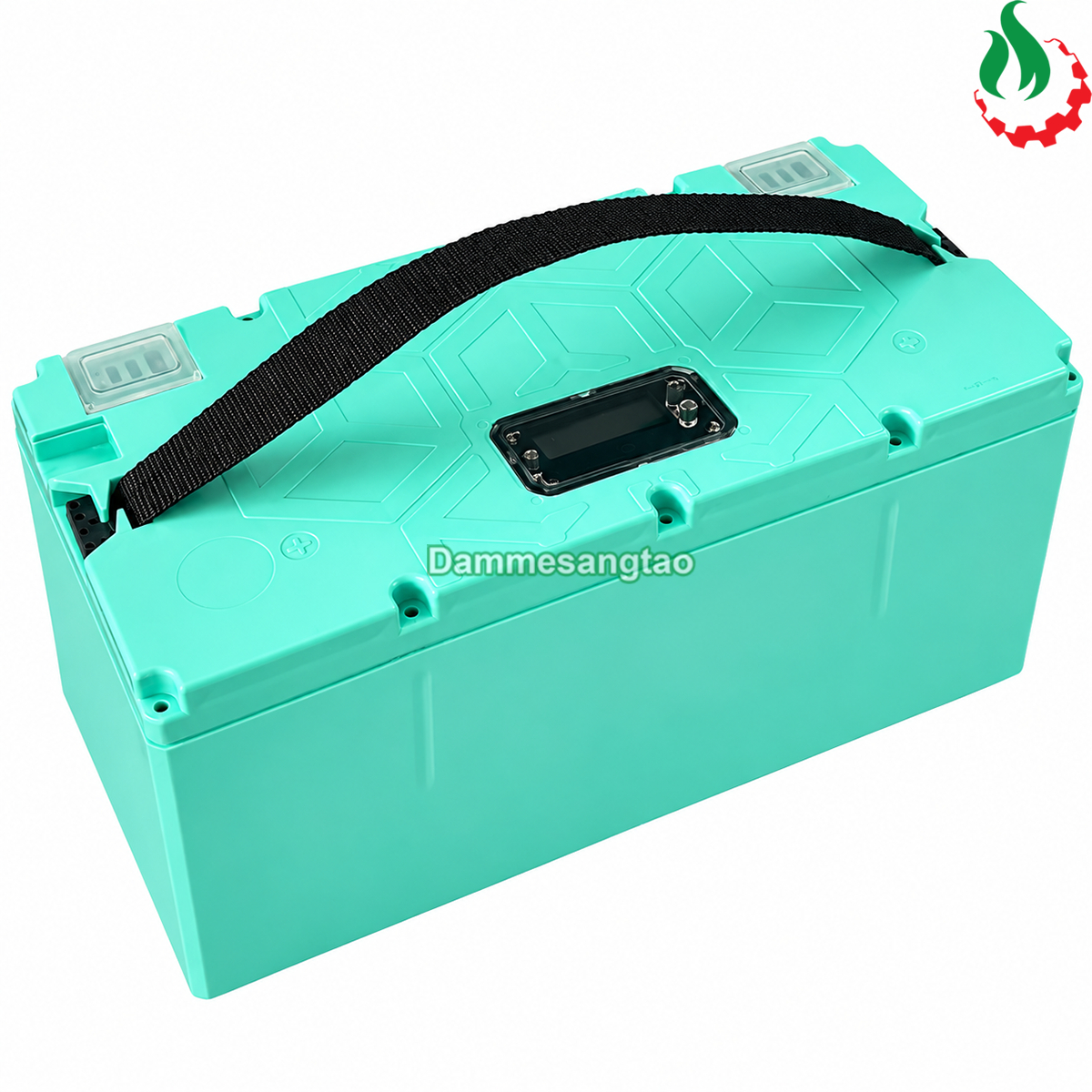

- Thiết kế: Có quai xách
- Cell pin đi kèm: Không có
- Ứng dụng: Lắp ráp và bảo vệ bộ pin xe điện

* ĐẶC ĐIỂM NỔI BẬT:
- S150-H6020S2P321 là mẫu hộp đựng pin thiết kế dành cho bộ pin xe điện sử dụng cell 32140
- Không gian bố trí phù hợp cấu hình 20S2P gồm 20 nhóm nối tiếp và 2 cell song song trong mỗi nhóm
- Tổng số cell theo cấu hình 20S2P là 40 cell
- Phù hợp tham khảo khi lắp ráp bộ pin xe điện 60V dung lượng lớn 30Ah
- Thiết kế chống nước hỗ trợ hạn chế nước bắn và bụi bẩn xâm nhập khi lắp kín đúng kỹ thuật
- Có quai xách giúp thuận tiện di chuyển và thao tác với hộp
- Chiều dài hộp 36.5cm, chiều rộng 16.7cm và chiều cao 17.5cm
- Kích thước cụ thể giúp người dùng kiểm tra không gian lắp đặt trên xe
- Hộp hỗ trợ bảo vệ cell pin, mạch BMS và hệ thống dây dẫn bên trong
- Phù hợp nhu cầu đóng pin mới hoặc thay thế vỏ hộp pin xe điện
- Có thể sử dụng trong các dự án tự lắp ráp bộ pin từ cell 32140
- Sản phẩm chỉ là hộp đựng pin, không phải bộ pin hoàn chỉnh

* ỨNG DỤNG:
- Lắp ráp bộ pin xe điện 60V
- Đóng bộ pin LiFePO4 32140 cấu hình 20S2P
- Làm hộp chứa bộ pin dung lượng lớn 30Ah
- Thay thế hộp pin xe điện cũ
- Bảo vệ cell pin và mạch BMS
- Bố trí hệ thống dây dẫn và linh kiện bảo vệ
- Sử dụng trong các dự án tự đóng pin xe điện
- Làm vỏ chứa bộ pin dự phòng phù hợp

* HƯỚNG DẪN SỬ DỤNG:
- Kiểm tra kích thước hộp và vị trí lắp đặt trên xe
- Chuẩn bị 40 cell 32140 có thông số phù hợp
- Kiểm tra điện áp, dung lượng và tình trạng từng cell
- Xác định cấu hình 20S2P theo sơ đồ kỹ thuật

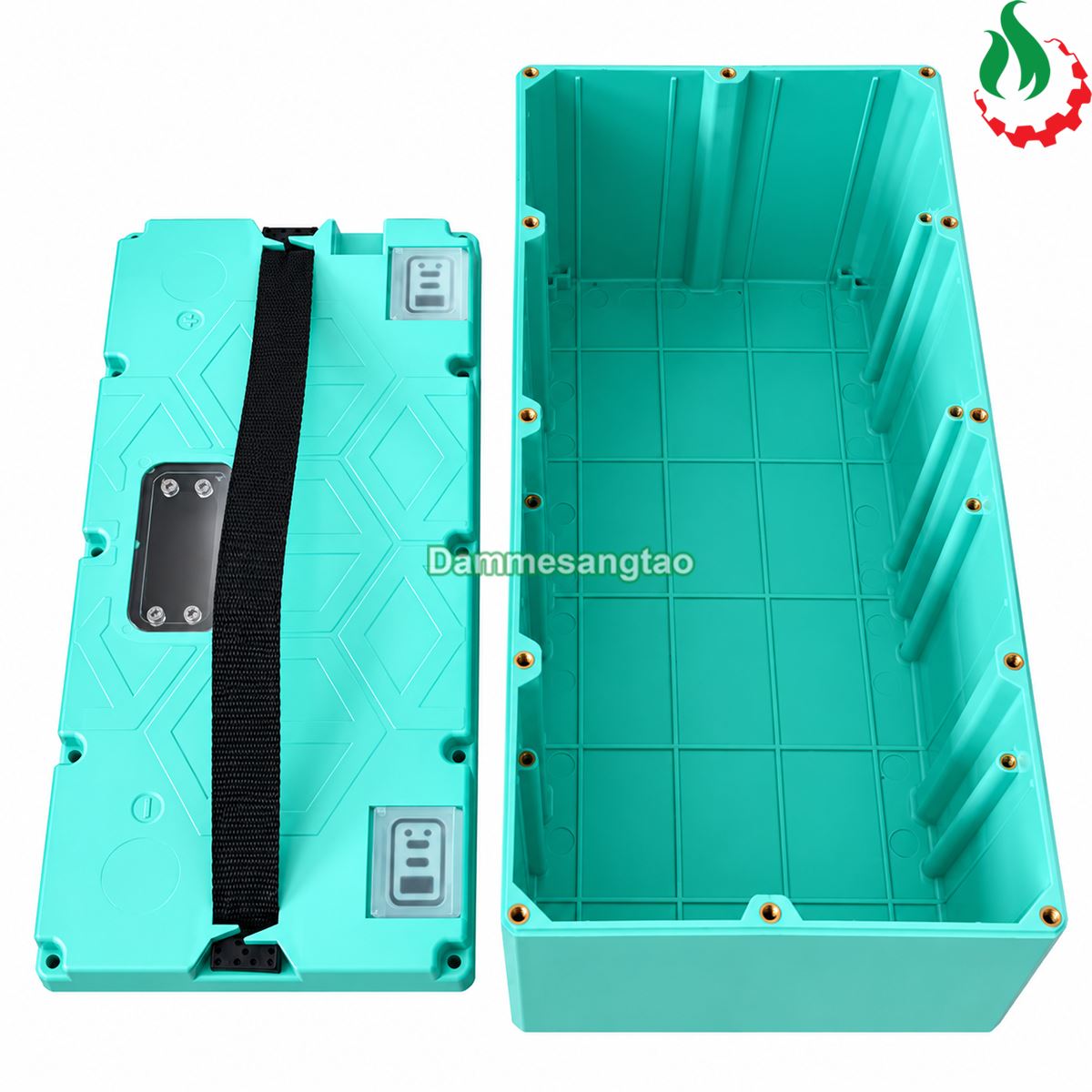

- Bố trí cell vào hộp theo thiết kế
- Chuẩn bị mạch BMS tương thích với loại cell và cấu hình 20S
- Thực hiện kết nối cell theo đúng sơ đồ kỹ thuật
- Cách điện đầy đủ tại các đầu cực và điểm nối
- Bố trí dây dẫn, cầu chì và các phụ kiện bảo vệ phù hợp
- Kiểm tra điện áp và cực tính trước khi sử dụng
- Kiểm tra các vị trí nắp và đường dây đi qua hộp
- Đóng kín hộp đúng kỹ thuật
- Kiểm tra độ chắc chắn trước khi lắp đặt lên xe

* LƯU Ý:
- Sản phẩm không kèm cell pin
- Điện áp 60V và dung lượng 30Ah là thông số bộ pin tham khảo, không phải thông số điện của bản thân hộp
- Cấu hình 20S2P gồm 40 cell
- Dung lượng 30Ah chỉ đạt khi sử dụng cell có dung lượng phù hợp
- Với cấu hình 2P, cần sử dụng cell 15Ah để đạt dung lượng danh định 30Ah
- Không mặc định mọi cell 32140 đều có dung lượng 15Ah
- Điện áp danh định và điện áp sạc phụ thuộc loại hóa học của cell sử dụng
- Kiểm tra kích thước BMS và các phụ kiện trước khi lắp ráp
- Sử dụng BMS đúng số chuỗi và đúng loại pin
- Không sử dụng cell bị phồng, móp hoặc hư hỏng
- Không kết hợp cell khác loại hoặc có tình trạng chênh lệch lớn
- Không để các đầu cực tiếp xúc gây chập mạch
- Đảm bảo cách điện và bảo vệ dây dẫn đúng kỹ thuật
- Không tự ý khoan cắt làm ảnh hưởng khả năng chống nước
- Kiểm tra độ kín của nắp và các vị trí đi dây
- Chống nước không đồng nghĩa với khả năng ngâm nước hoàn toàn
- Việc lắp ráp bộ pin cần được thực hiện bởi người có kiến thức kỹ thuật về pin

* BẢO QUẢN:
- Vệ sinh bề mặt hộp định kỳ
- Kiểm tra các vị trí tiếp giáp của nắp
- Giữ sạch gioăng chống nước nếu hộp có trang bị
- Tránh va đập mạnh làm biến dạng hộp
- Không đặt hộp gần nguồn nhiệt cao
- Kiểm tra độ kín sau mỗi lần tháo mở
- Không sử dụng hóa chất mạnh để vệ sinh
- Bảo quản nơi khô ráo, thoáng mát khi chưa sử dụng
- Kiểm tra quai xách trước khi di chuyển hộp có lắp pin
