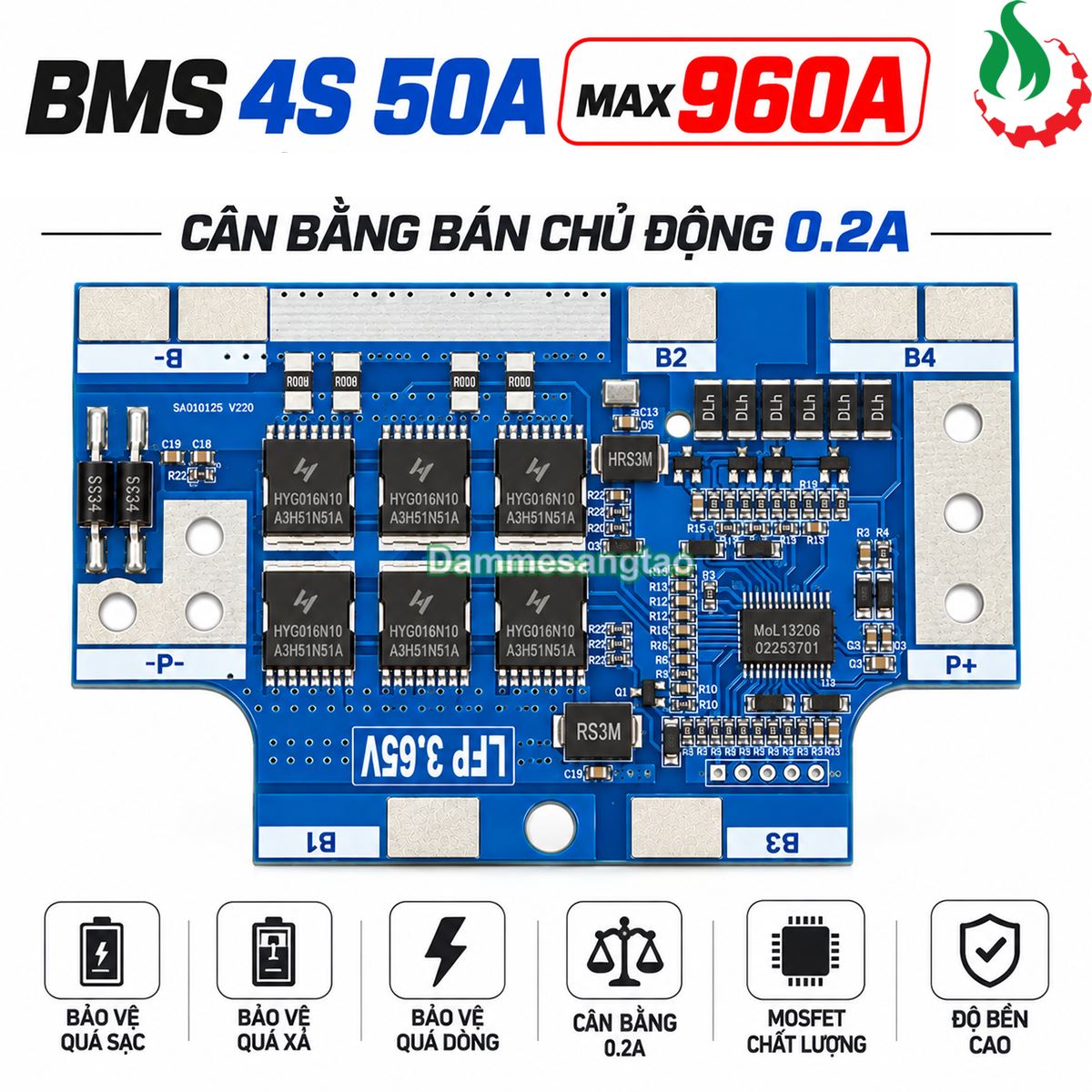

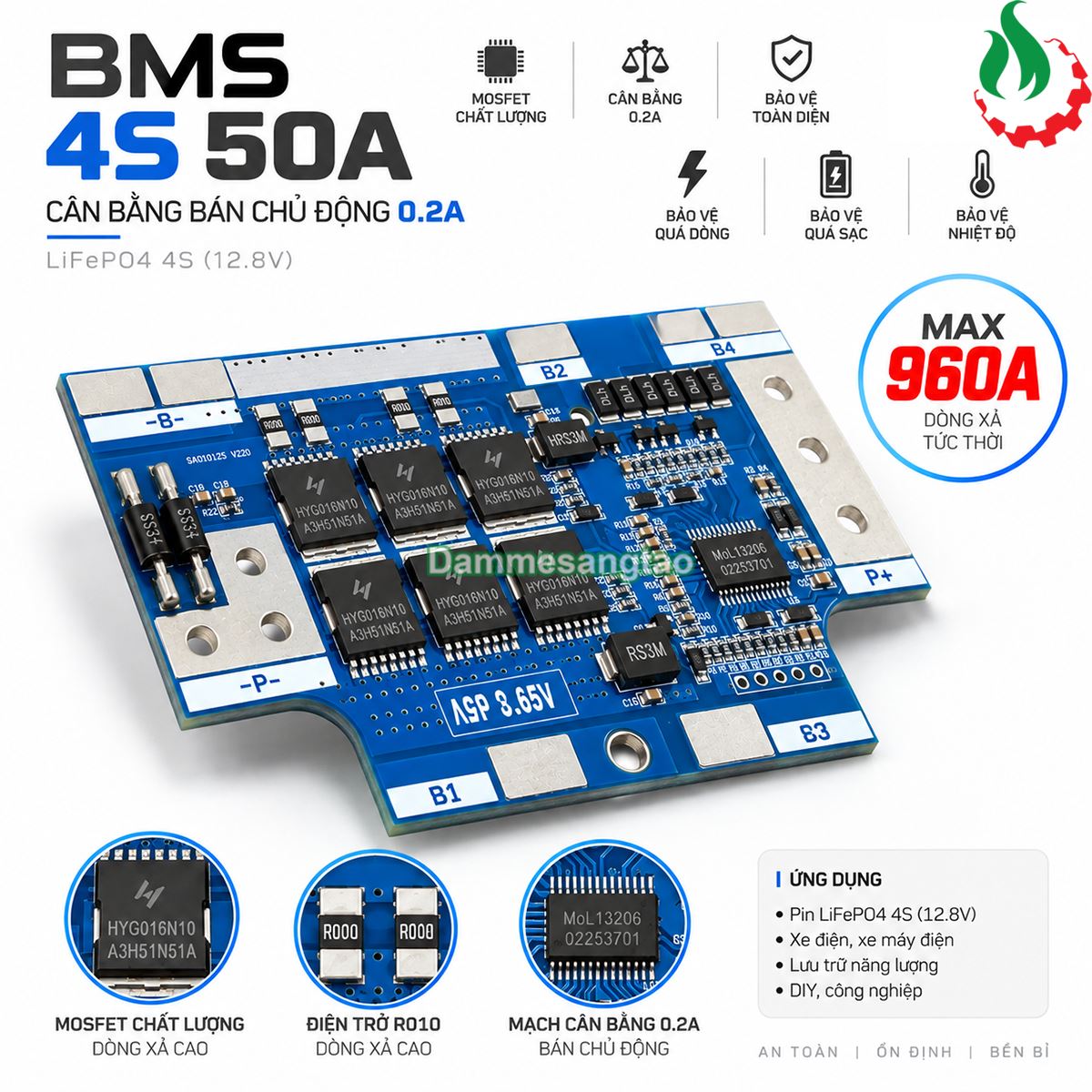

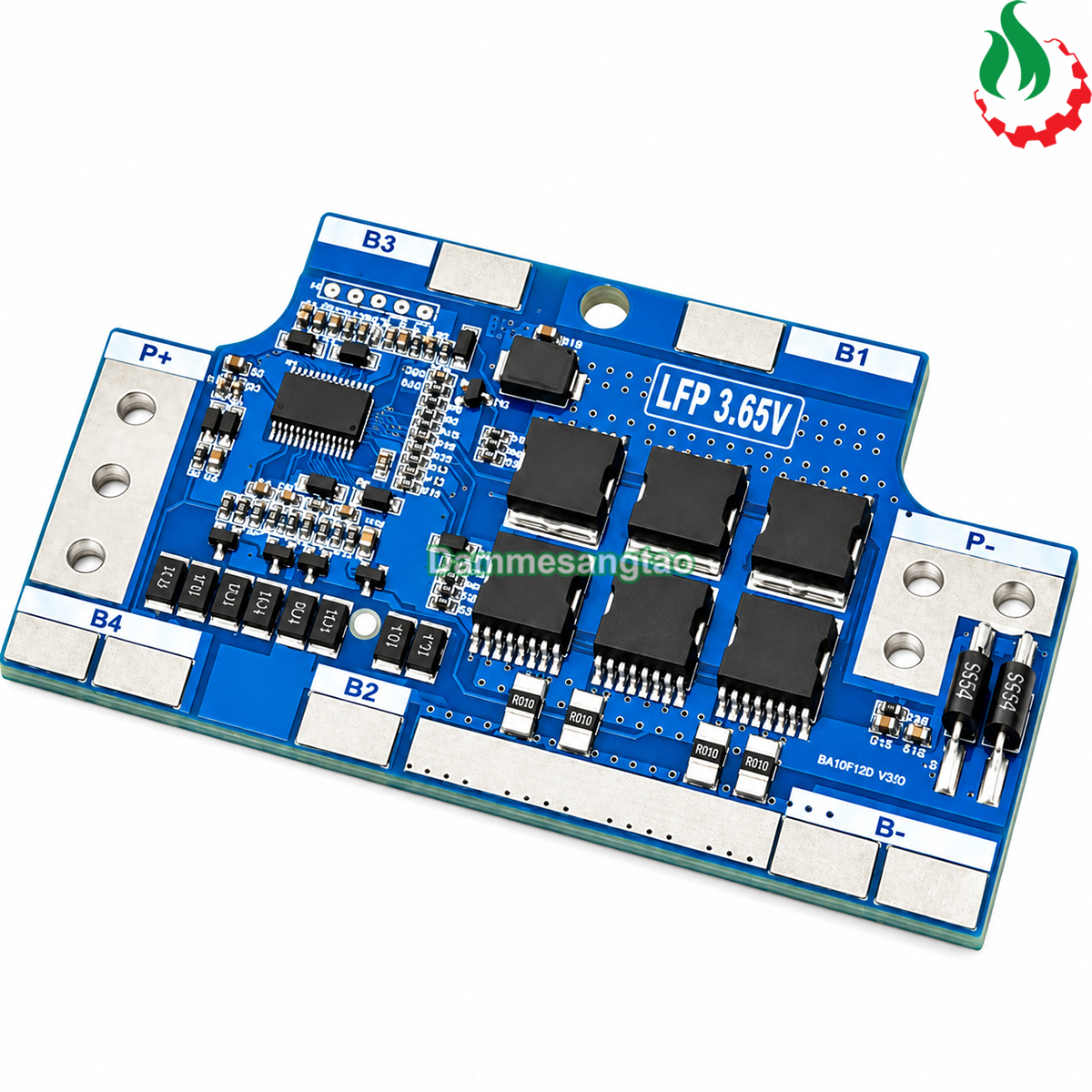

Mạch BMS 4S 50A (960A) 12.8V bảo vệ pin sắt LiFePO4 3.2V cân bằng bán chủ động 0.2A đề xe máy (BMS-D4S960PC)

* THÔNG SỐ KỸ THUẬT:
- Loại mạch: BMS bảo vệ pin 4S
- Loại pin sử dụng: LiFePO4 3.2V
- Cấu hình pin: 4S
- Điện áp danh định bộ pin: 12.8V
- Dòng làm việc: 50A
- Dòng tức thời tối đa: 960A
- Kiểu cân bằng: Bán chủ động
- Dòng cân bằng: 0.2A
- Ứng dụng chính: Đóng bình pin LiFePO4 đề xe máy
- Thiết kế kết nối: Thanh kẽm hàn trực tiếp vào mạch BMS
........................................

* ƯU ĐIỂM HÀN KẼM TRỰC TIẾP VÀO MẠCH:
- Đây là một trong những ưu điểm nổi bật của mạch khi sử dụng để đóng bình pin đề xe máy.
- Thanh kẽm có thể hàn trực tiếp vào vị trí kết nối công suất trên BMS.
- Giúp hạn chế dây dẫn công suất và các mối nối trung gian.
- Hỗ trợ thiết kế pack pin gọn gàng hơn.
- Tiết kiệm không gian bên trong vỏ bình.
- Thuận tiện bố trí BMS sát cụm cell.
- Phù hợp các pack LiFePO4 DIY cần tối ưu kích thước và kết cấu.
........................................

* CÂN BẰNG BÁN CHỦ ĐỘNG 0.2A:
- Mạch tích hợp chức năng cân bằng bán chủ động với dòng cân bằng 0.2A.
- Hỗ trợ giảm chênh lệch điện áp giữa các nhóm cell trong bộ pin 4S.
- Giúp các nhóm cell duy trì trạng thái điện áp đồng đều hơn.
- Phù hợp với pack LiFePO4 sử dụng nhiều cell ghép song song.
- Hỗ trợ quá trình quản lý và duy trì sự cân bằng giữa các nhóm pin.
........................................

* KHẢ NĂNG CẤP DÒNG ĐỀ:
- Mạch có dòng làm việc 50A và dòng tức thời tối đa 960A theo thông số sản phẩm.
- Đặc tính dòng tức thời lớn phù hợp ứng dụng cần cấp dòng cao trong thời gian ngắn như motor đề xe máy.
- Khả năng đề thực tế còn phụ thuộc trực tiếp vào khả năng xả của cell pin.
- Số lượng cell ghép song song ảnh hưởng đến khả năng cấp dòng của bộ pin.
- Thanh kẽm, chất lượng mối hàn và kết cấu pack cũng ảnh hưởng đến khả năng chịu dòng thực tế.
........................................

* ƯU ĐIỂM NỔI BẬT:
- Dùng cho pin sắt LiFePO4 4S 12.8V.
- Hỗ trợ bảo vệ và quản lý bộ pin.
- Cân bằng bán chủ động 0.2A.
- Dòng tức thời lớn phù hợp ứng dụng pin đề.
- Thanh kẽm hàn trực tiếp vào mạch BMS.
- Giảm các đoạn dây công suất trung gian.
- Thiết kế pack pin gọn gàng và tiết kiệm không gian.
- Thuận tiện cho thợ đóng pin và người dùng DIY.
........................................

* ỨNG DỤNG:
- Đóng bình pin LiFePO4 12.8V đề xe máy.
- DIY bình pin sắt LiFePO4 4S.
- Pack pin cần khả năng cấp dòng tức thời lớn.
- Bộ pin cần tối ưu kích thước bên trong vỏ bình.
- Pack pin sử dụng phương án hàn thanh kẽm trực tiếp vào BMS.
........................................

* LƯU Ý KHI LẮP ĐẶT:
- Chỉ sử dụng cho đúng hệ pin LiFePO4 4S.
- Kiểm tra điện áp từng nhóm cell trước khi kết nối BMS.

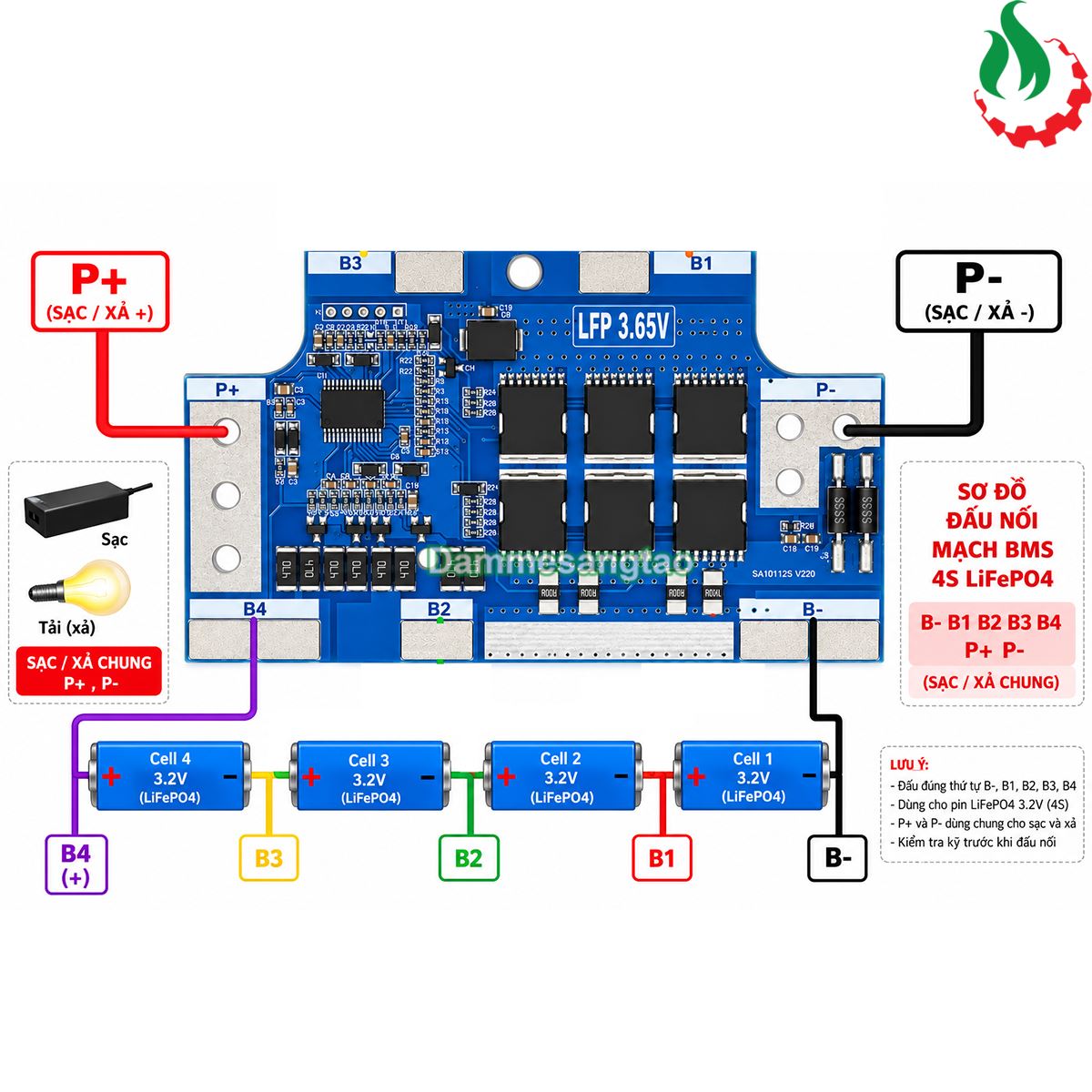

- Đấu đúng thứ tự các điểm lấy áp theo sơ đồ thực tế của mạch.
- Tránh để thanh kẽm hoặc dụng cụ kim loại gây chập cell trong quá trình thi công.
- Chọn cell có khả năng xả phù hợp với dòng đề thực tế.
- Chọn thanh kẽm có tiết diện phù hợp với dòng điện của bộ pin.
- Đảm bảo các mối hàn chắc chắn và tiếp xúc tốt.
- Khả năng cấp dòng thực tế của pack phụ thuộc đồng thời vào BMS, cell, thanh kẽm, mối hàn và toàn bộ kết cấu bộ pin.
