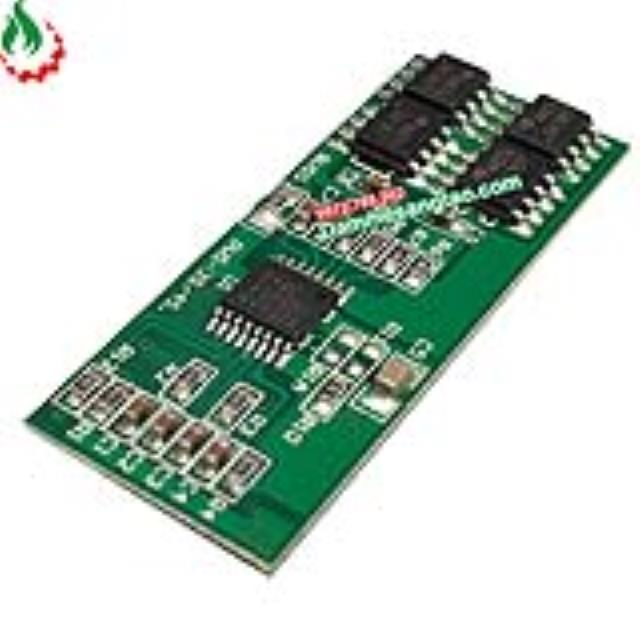

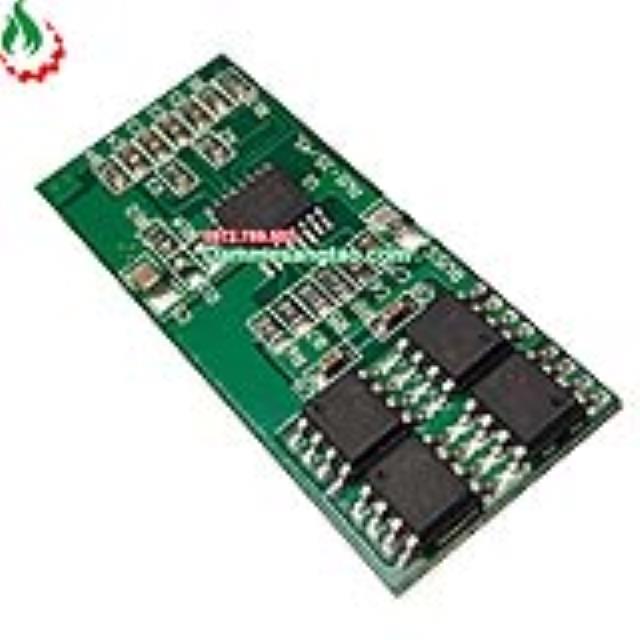

Mạch 4S 14V 8A bảo vệ pin Li-ion 3.7V ghép sạc với mạch zin

- Đơn vị tính: 1 mạch

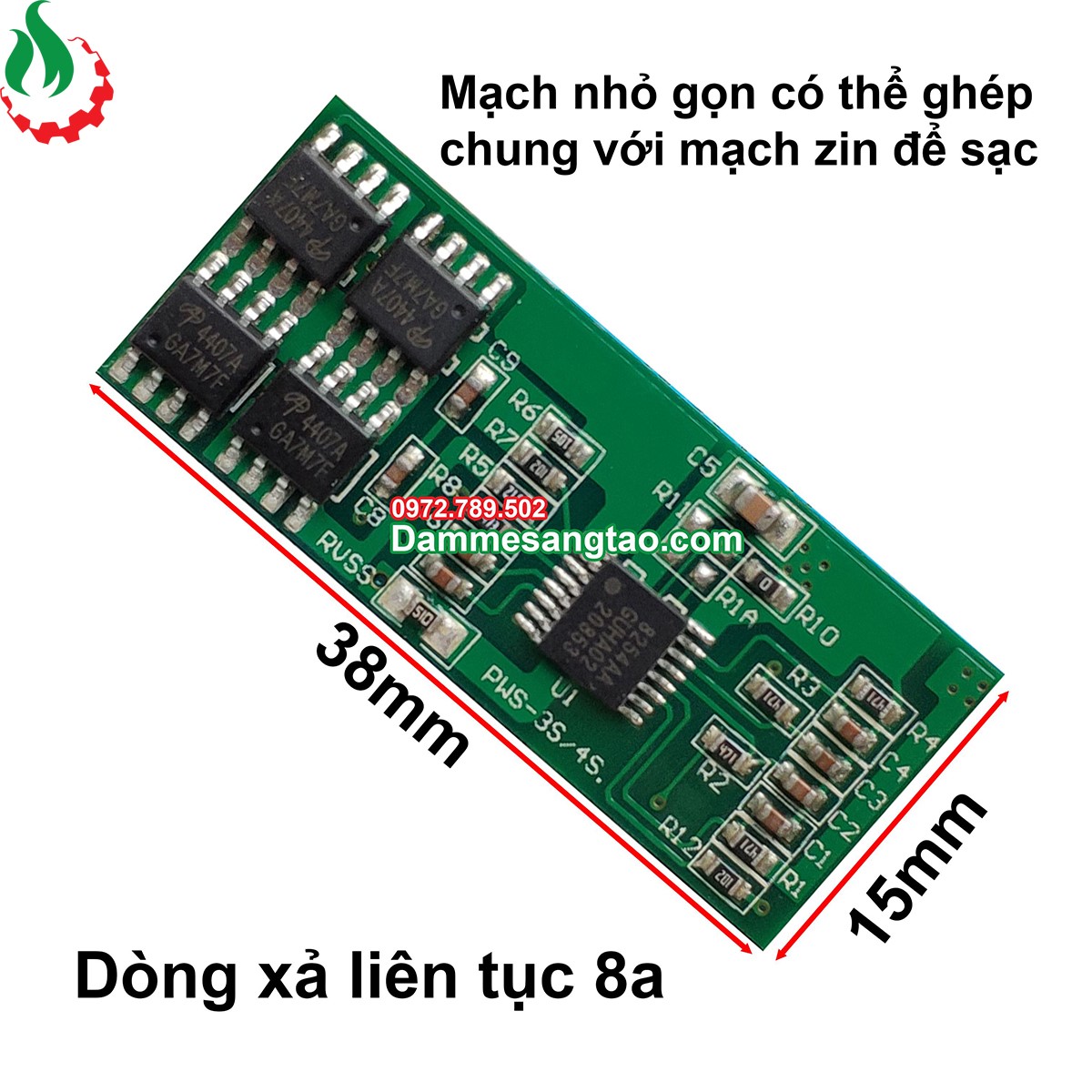

- Size(D*R): 38*15mm
- Điện thế xả cạn: 14.4V
- Điện thế sạc đầy: 16.8V
- Dòng xả liên tục (hoạt động): 8A
- Chức năng: Sạc và bảo vệ cell Li-ion, dùng trong pin máy khoan, máy bắt vít,... có mức điện thế từ 14.4 - 16.8v. Sử dụng 4 cell Li-ion nối tiếp.
Đặc biệt: Dùng song song với mạch Makita 14.4V (loại pin sử dụng 12 cell Ni-cd 1.2V).
Trọng lượng: 12g
Khuyến nghị:
- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.

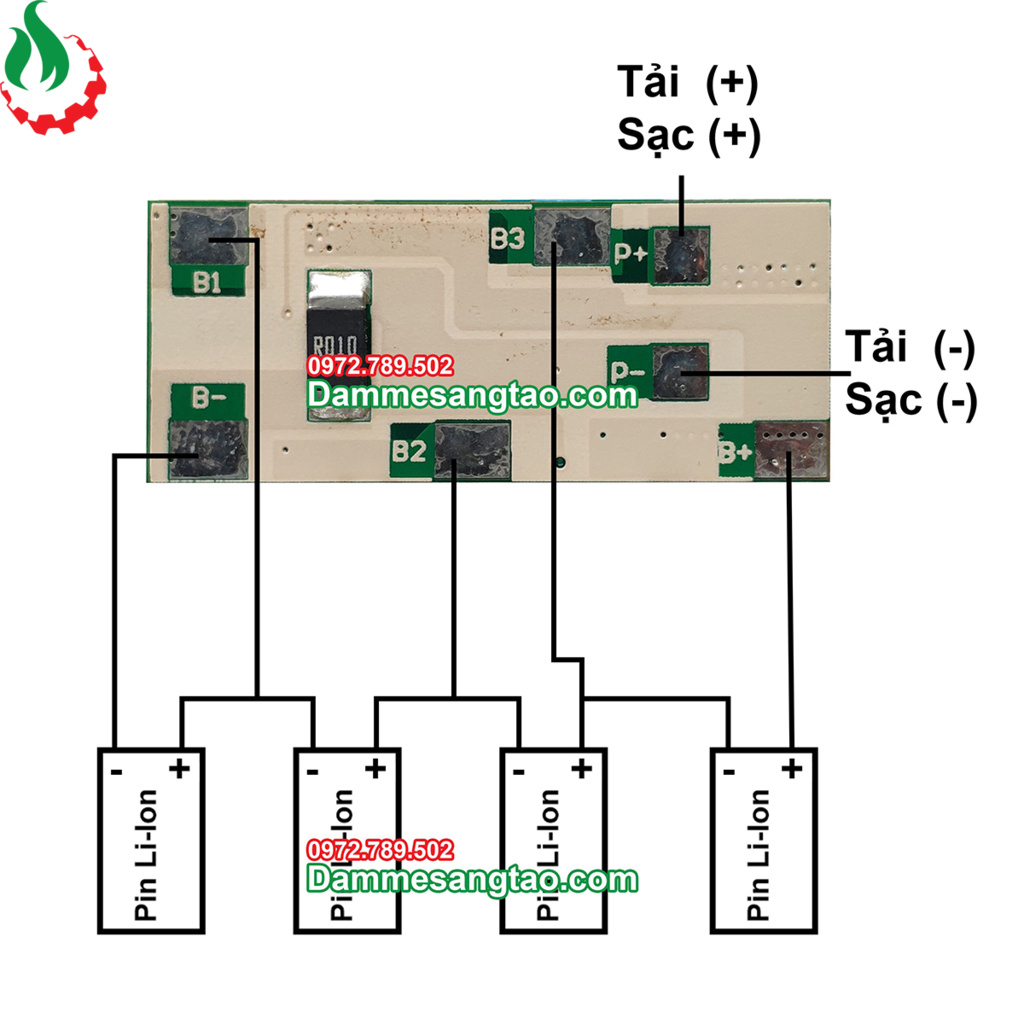

- Hàn theo thứ tự từ B- (0V) B1(3.6V/4.2V) B3(7.2V/8.4V) B3(10.8V/12.6V) B+ (14.4/16.8V).
- Các chân P- và P+ là 2 đường Tải và Sạc.
