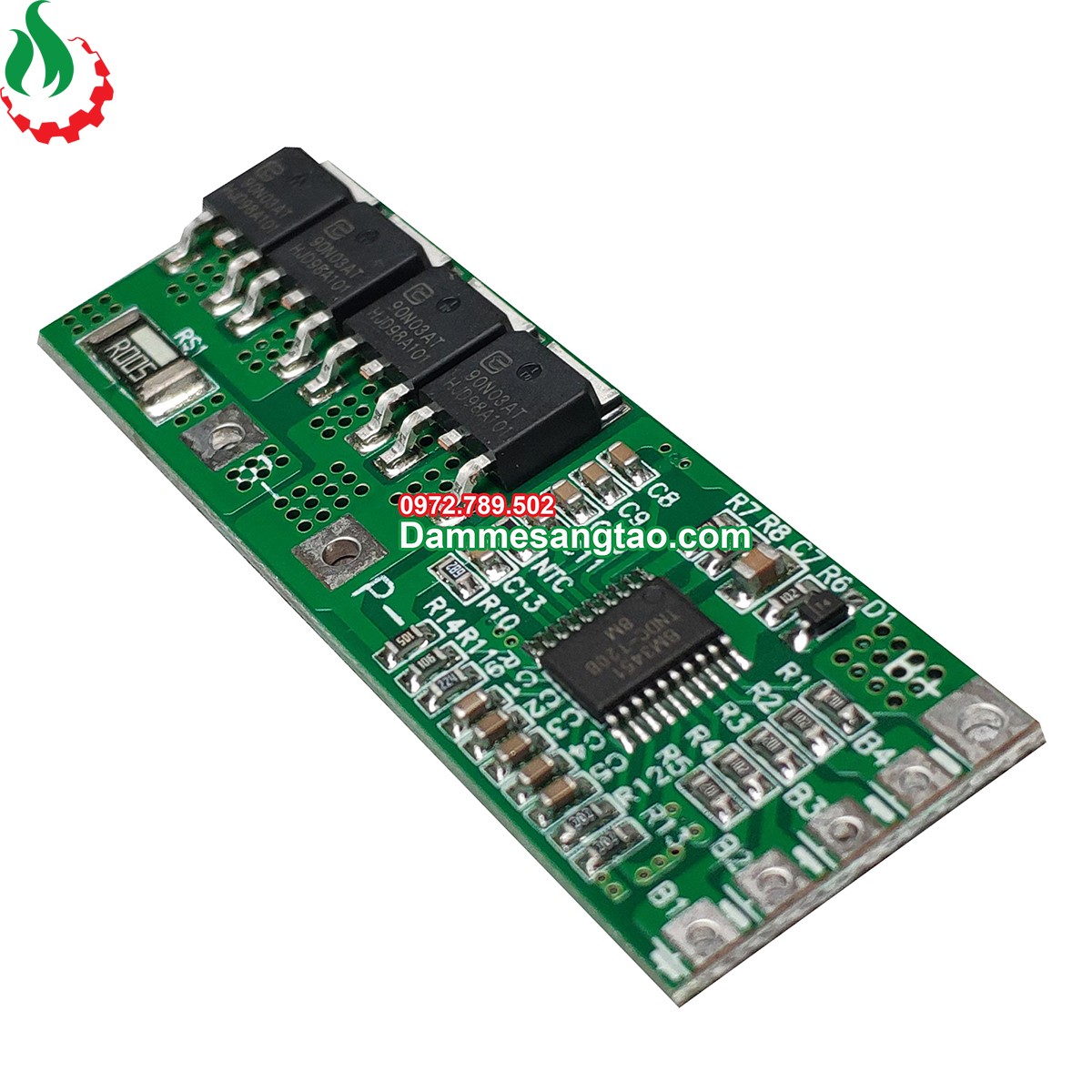

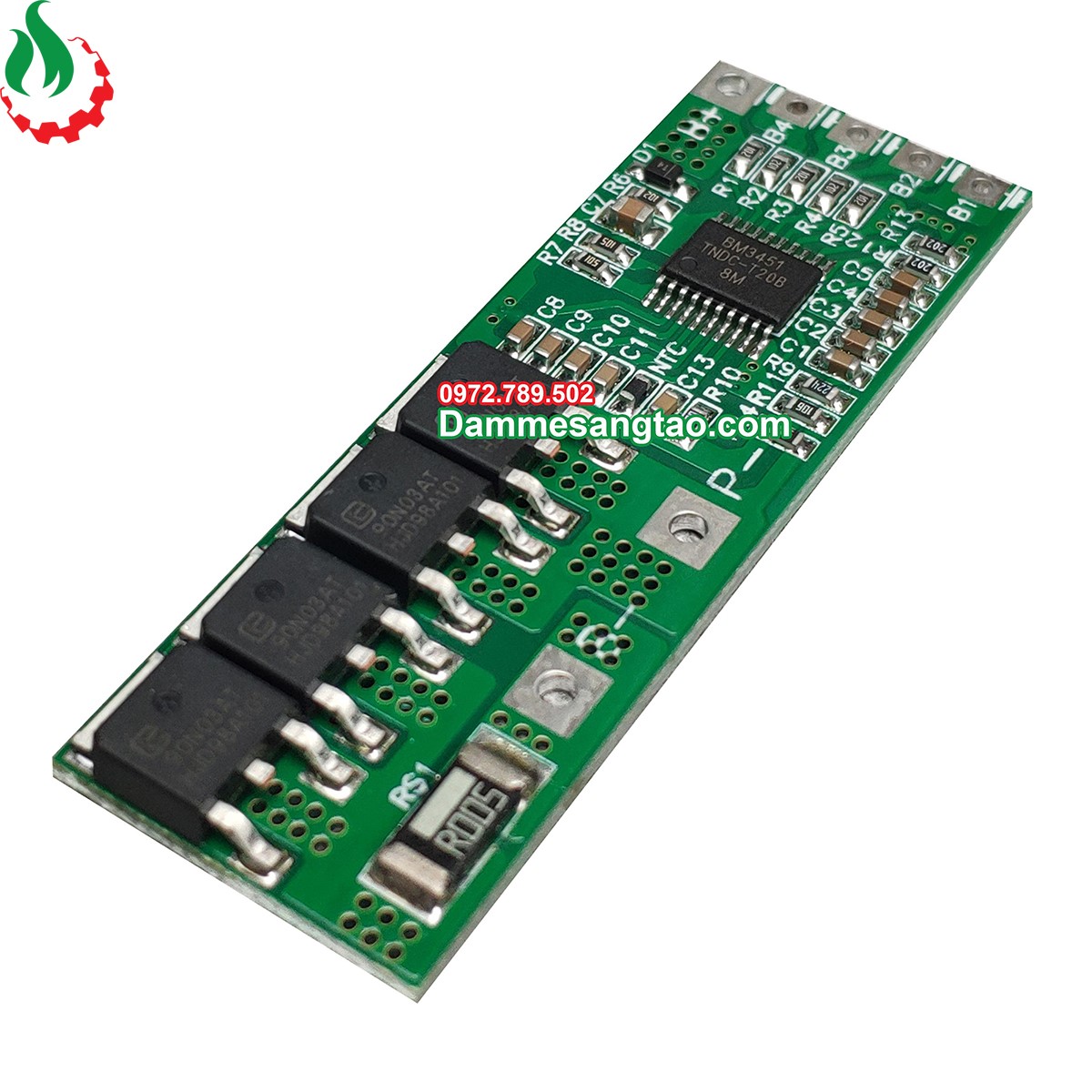

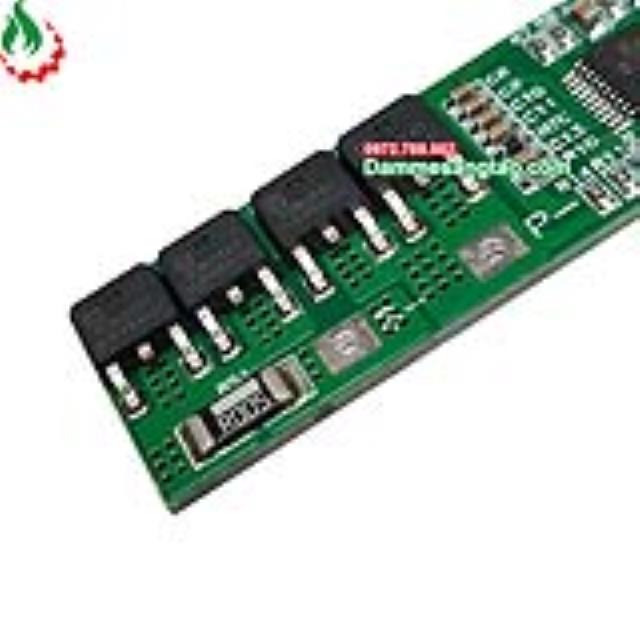

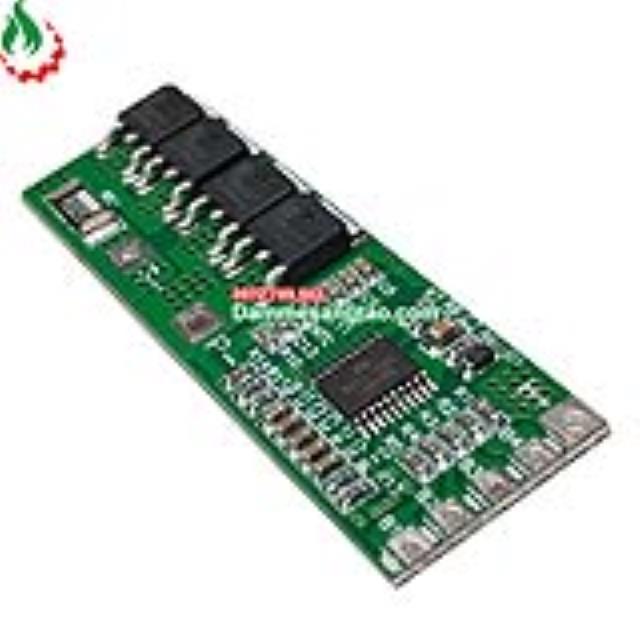

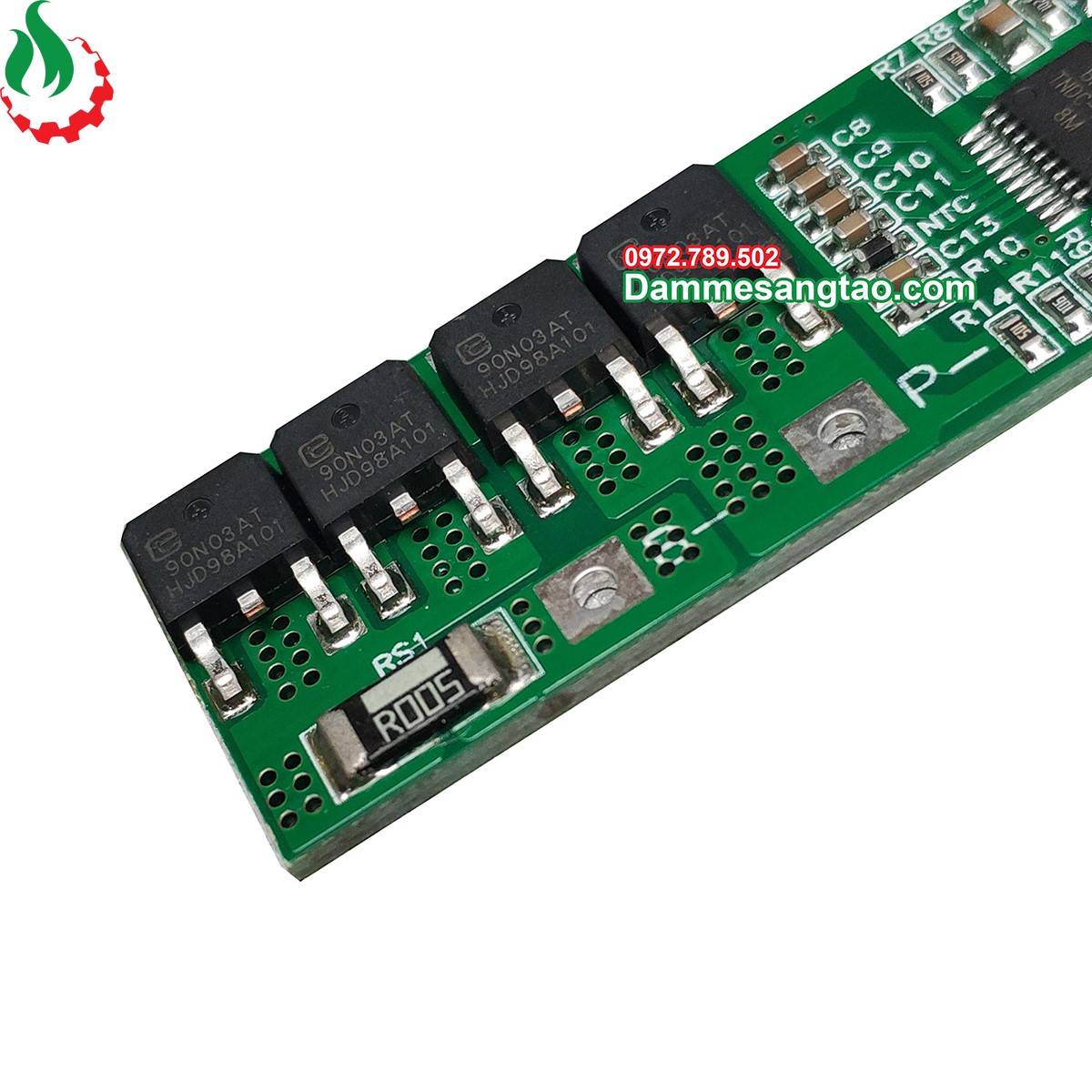

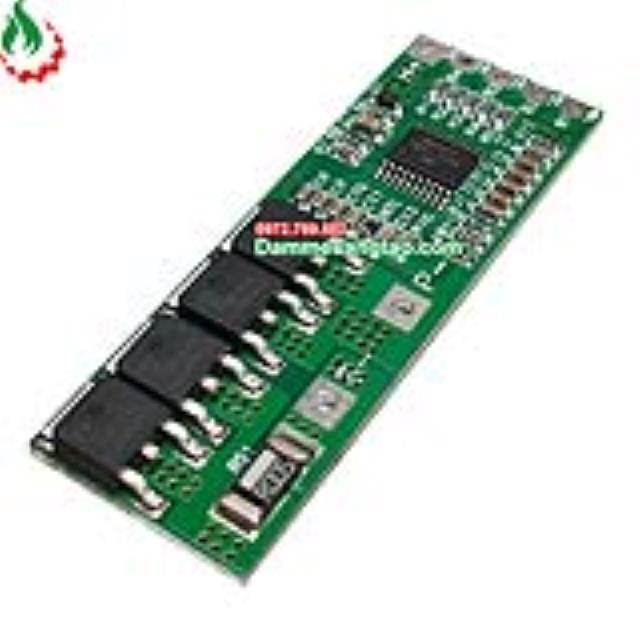

Mạch 5S 18V 10A bảo vệ pin Li-ion 3.7V dùng Ghép Với Mạch Zin

- Đơn vị tính: 1 mạch
- Sử dụng sạc 21V

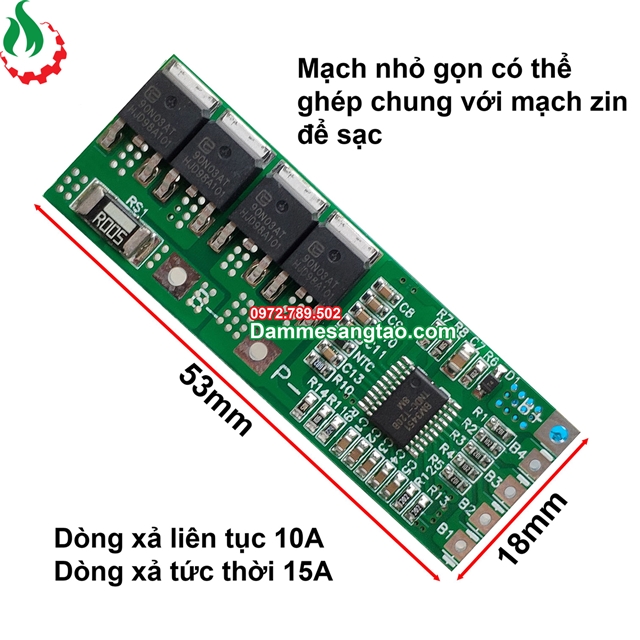

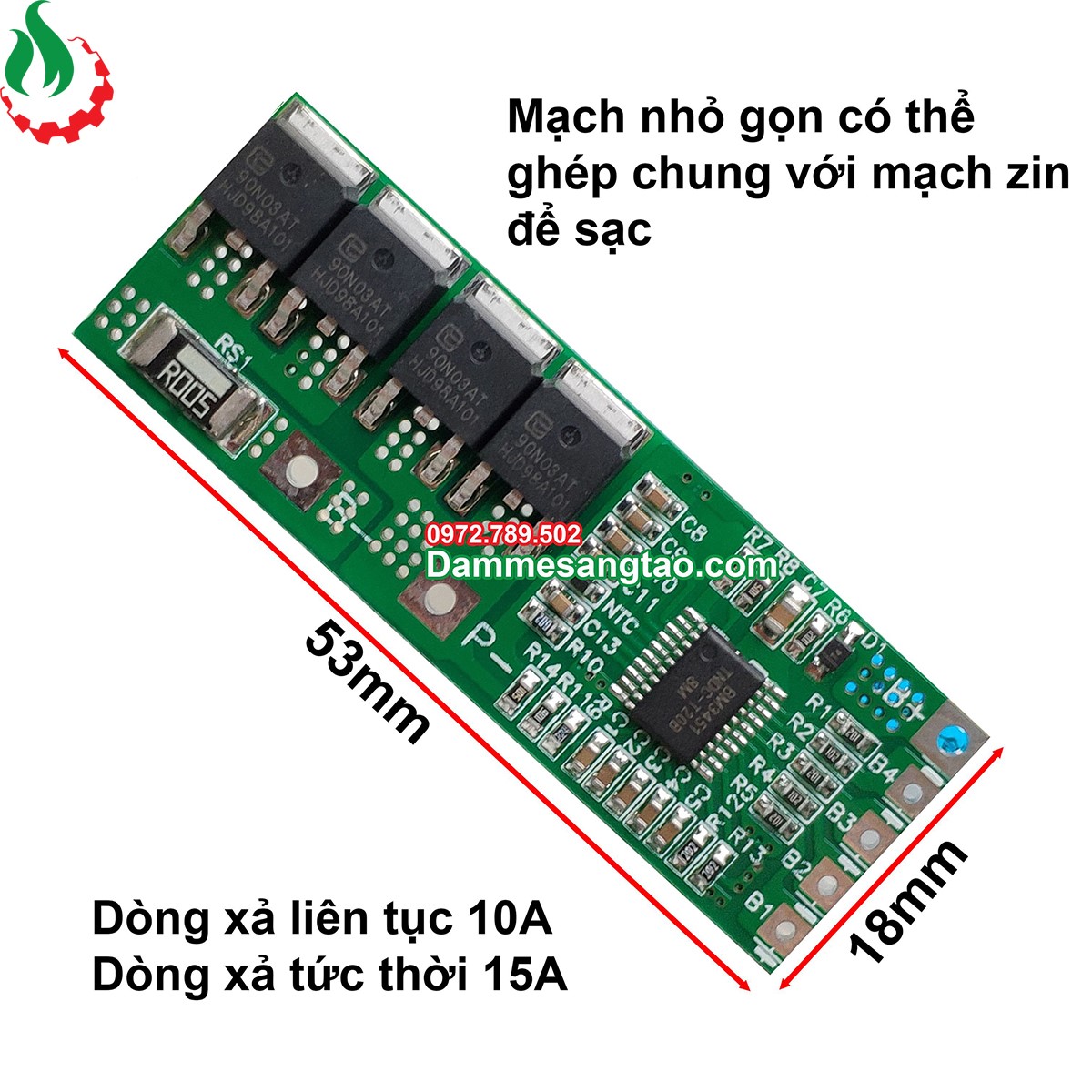

- Size(D*R): 52*20mm
- Điện thế sạc đầy: 21V
- Dòng xả liên tục (hoạt động): 10-12A

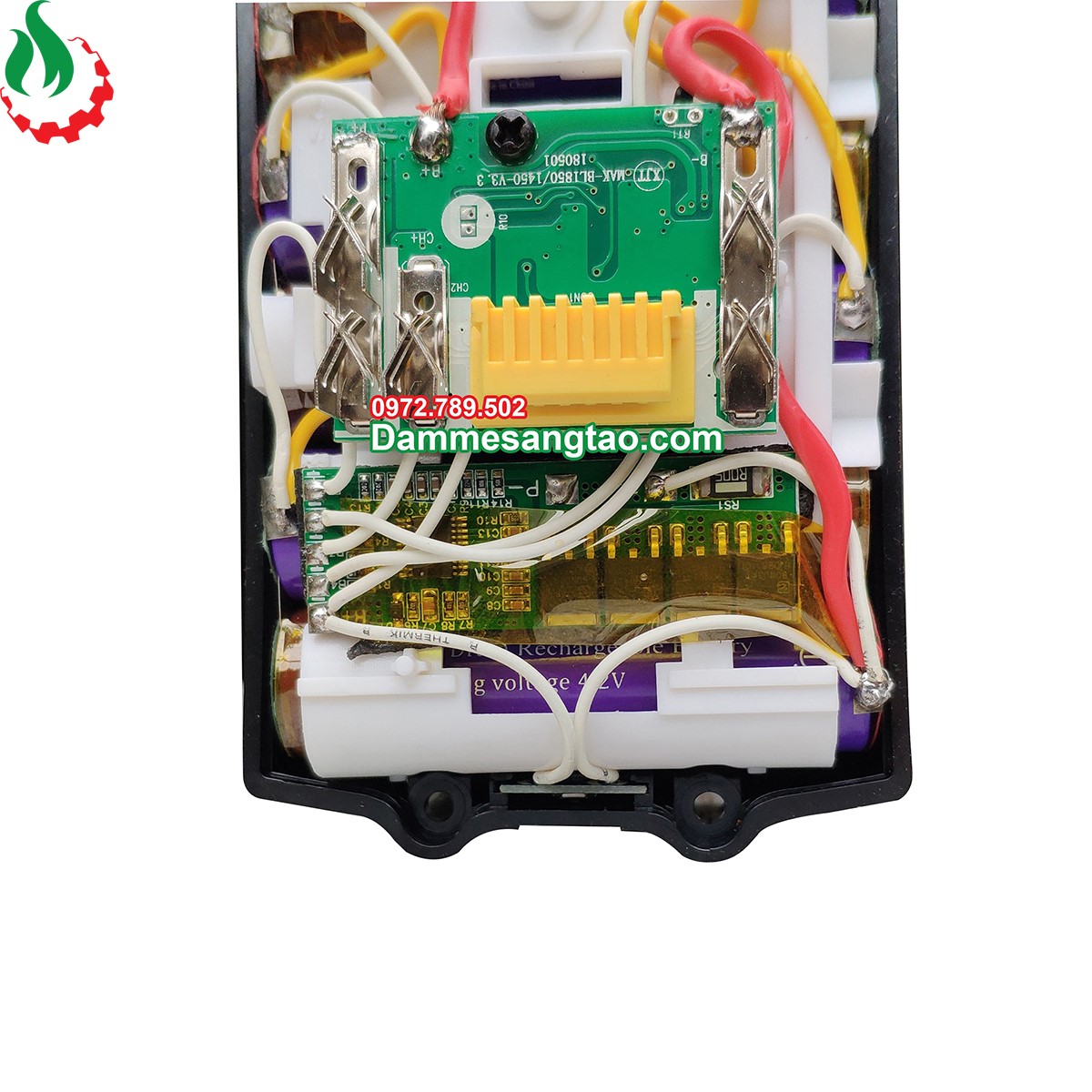

- Chức năng: Sạc và bảo vệ cell Li-ion, dùng ghép mạch zin trong pin máy khoan, máy bắt vít,... có mức điện thế từ 18v. Sử dụng 5 (5 cặp) cell Li-ion nối tiếp.
Trọng lượng: 12g
Khuyến nghị:
- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.
- Các cell (cặp cell) phải sạc đủ volt (3.7 - 3.9V) và đều volt với nhau trước khi lắp vào mạch.

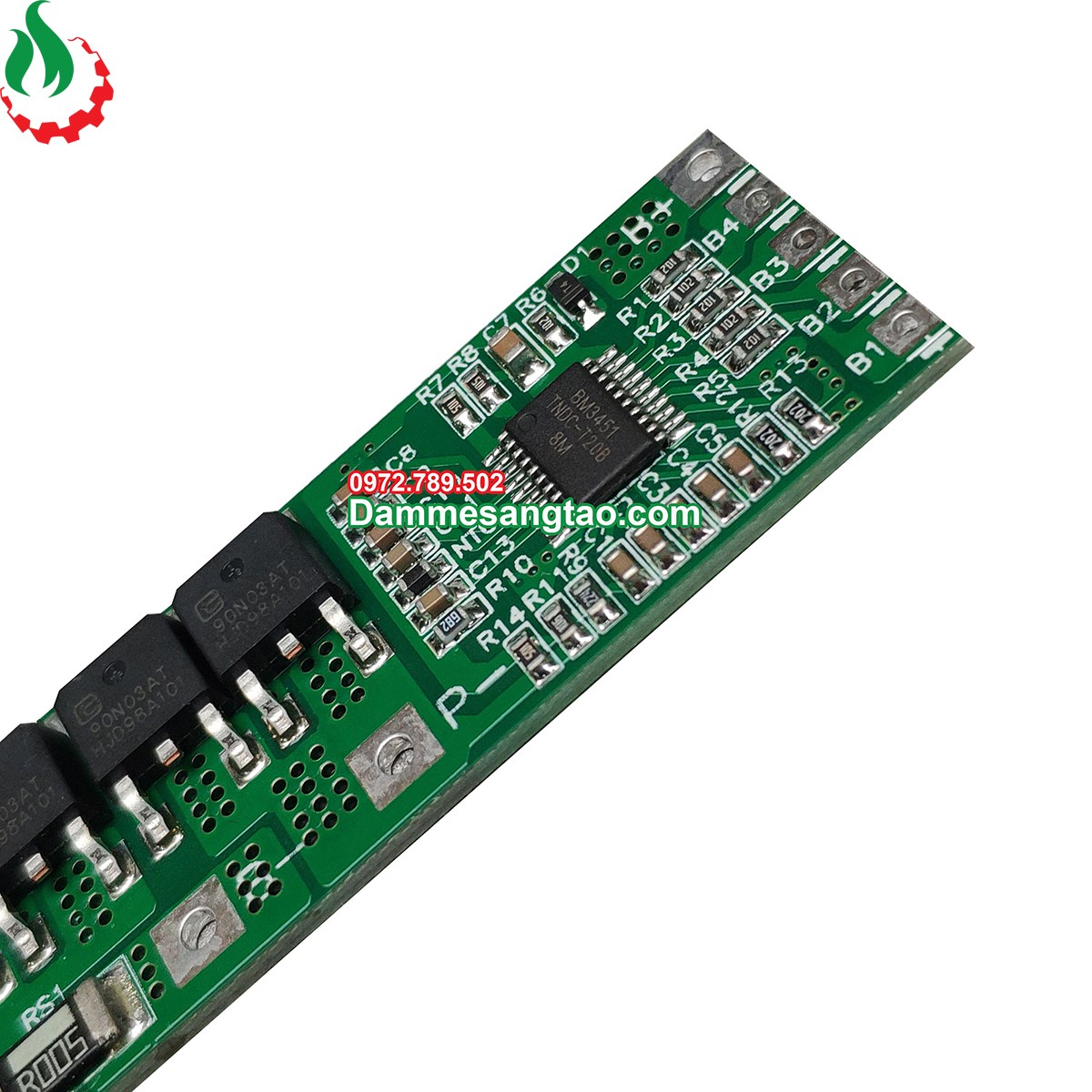

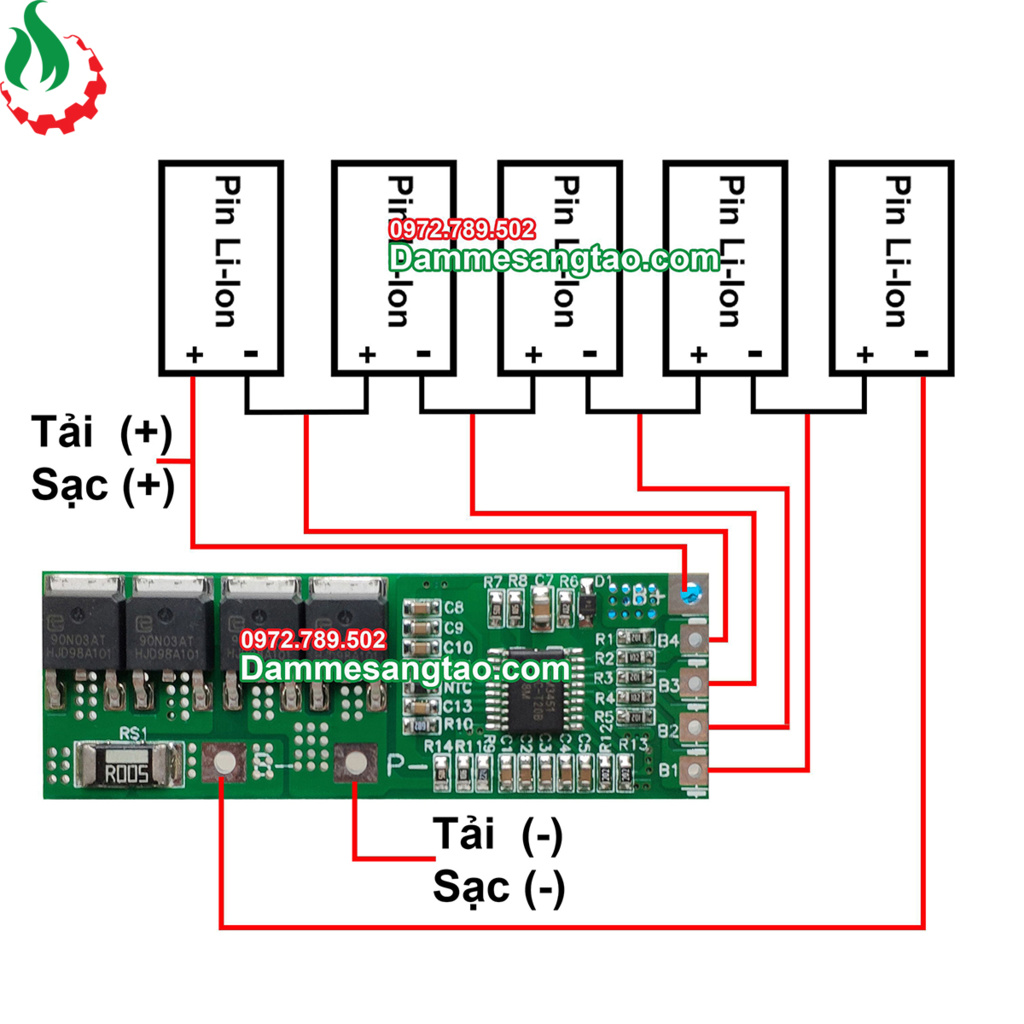

- Hàn theo thứ tự từ B- (0V), B1(3.6V/4.2V), B2(7.2V/8.4V), B3(10.8V/12.6V), B4 (14.4V/16.8V) và B+ (18V/21V).
- Hai đường P- và B+ là Tải và Sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
Chú ý: B+ là đầu dương (+) của cell cuối cùng.
