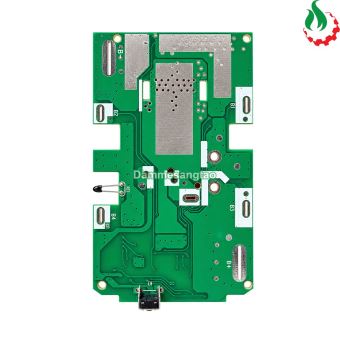

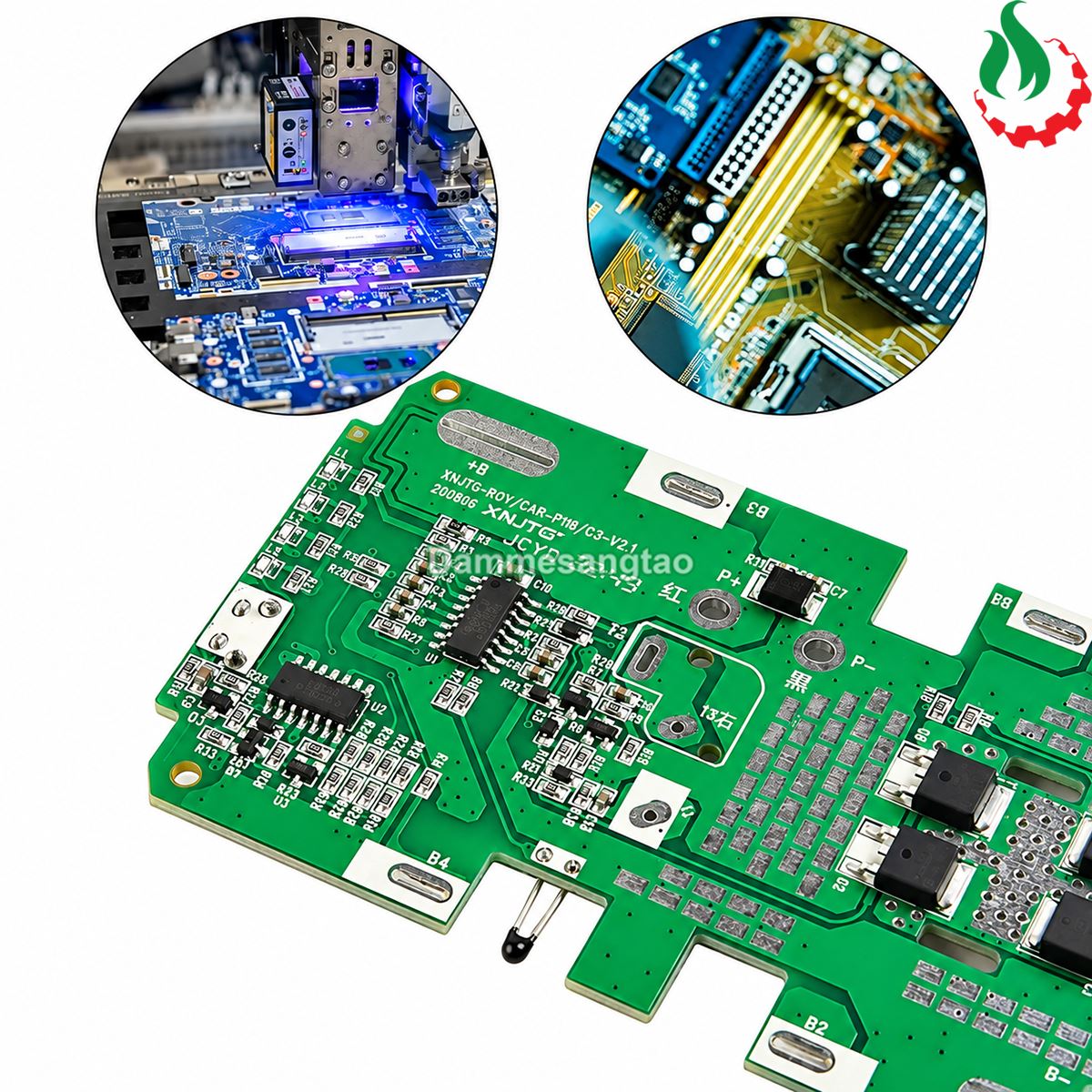

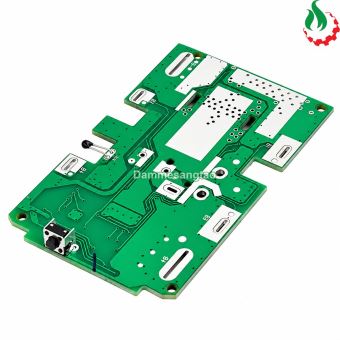

Mạch BMS pin RYOBI 18V 18650 Li-ion 5S bảo vệ sạc xả nhận sạc zin BMS-R5S18IZ

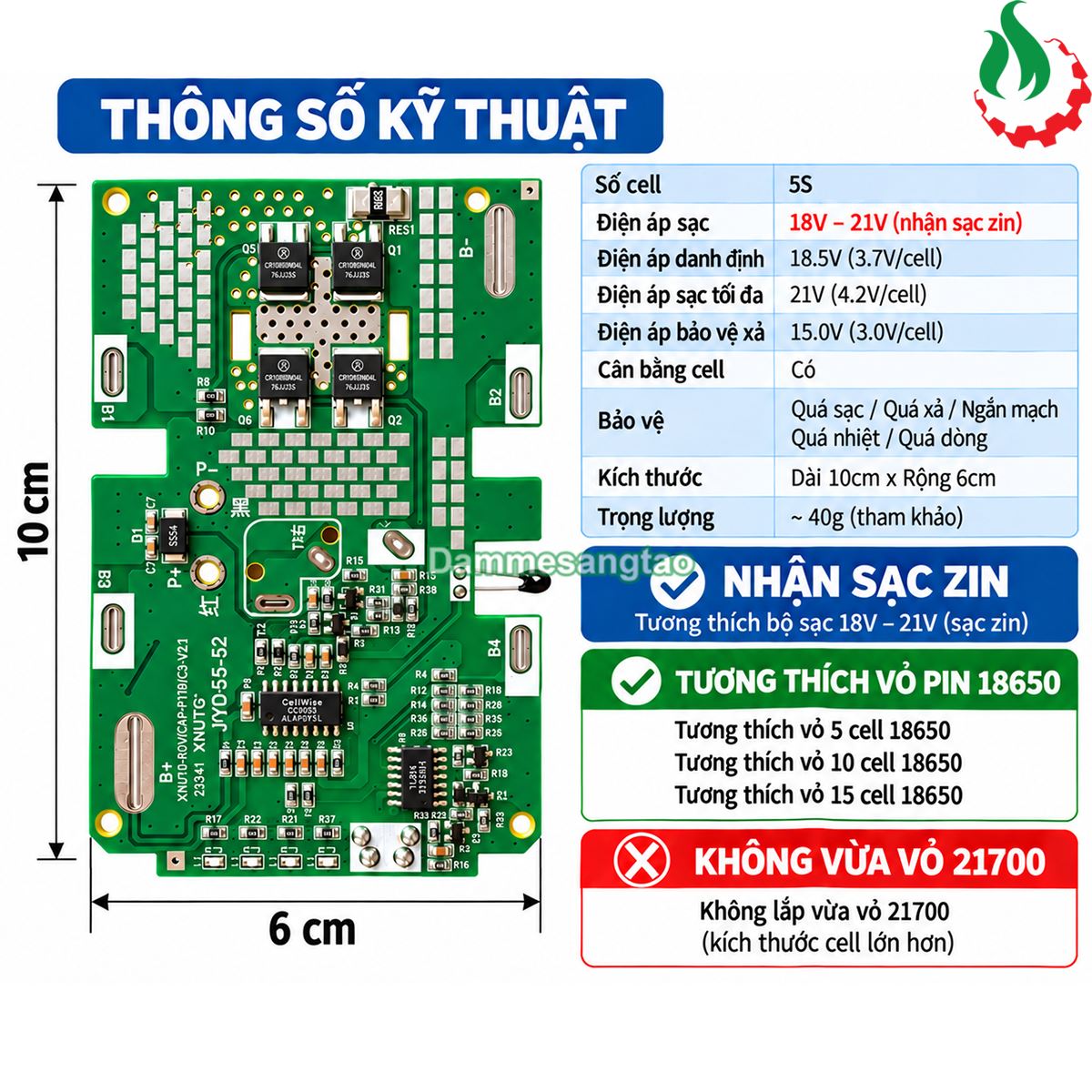

* THÔNG SỐ KỸ THUẬT:
- Model: BMS-R5S18IZ
- Loại mạch: BMS quản lý và bảo vệ pin
- Hệ pin: RYOBI 18V
- Cấu hình: 5S
- Loại cell: Li-ion 18650
- Điện áp danh định: 18.5V (3.7V/cell)
- Điện áp sạc tối đa: 21V (4.2V/cell)
- Điện áp bảo vệ xả: Khoảng 15V (3.0V/cell)
- Cân bằng cell: Có
- Nhận sạc zin: Có
- Kích thước PCB: Khoảng 100 x 60mm
- Tương thích vỏ 5 cell, 10 cell và 15 cell 18650
- Không vừa vỏ sử dụng cell 21700

* ĐẶC ĐIỂM NỔI BẬT:
- BMS-R5S18IZ được thiết kế cho bộ pin RYOBI 18V sử dụng cell Li-ion 18650 cấu hình 5S.
- Hỗ trợ nhận sạc zin tương thích, phù hợp sửa chữa hoặc đóng lại bộ pin RYOBI.
- Tích hợp các chức năng bảo vệ quá sạc, quá xả, quá dòng, ngắn mạch và quá nhiệt.
- Có chức năng cân bằng cell hỗ trợ quản lý điện áp giữa 5 nhóm cell.

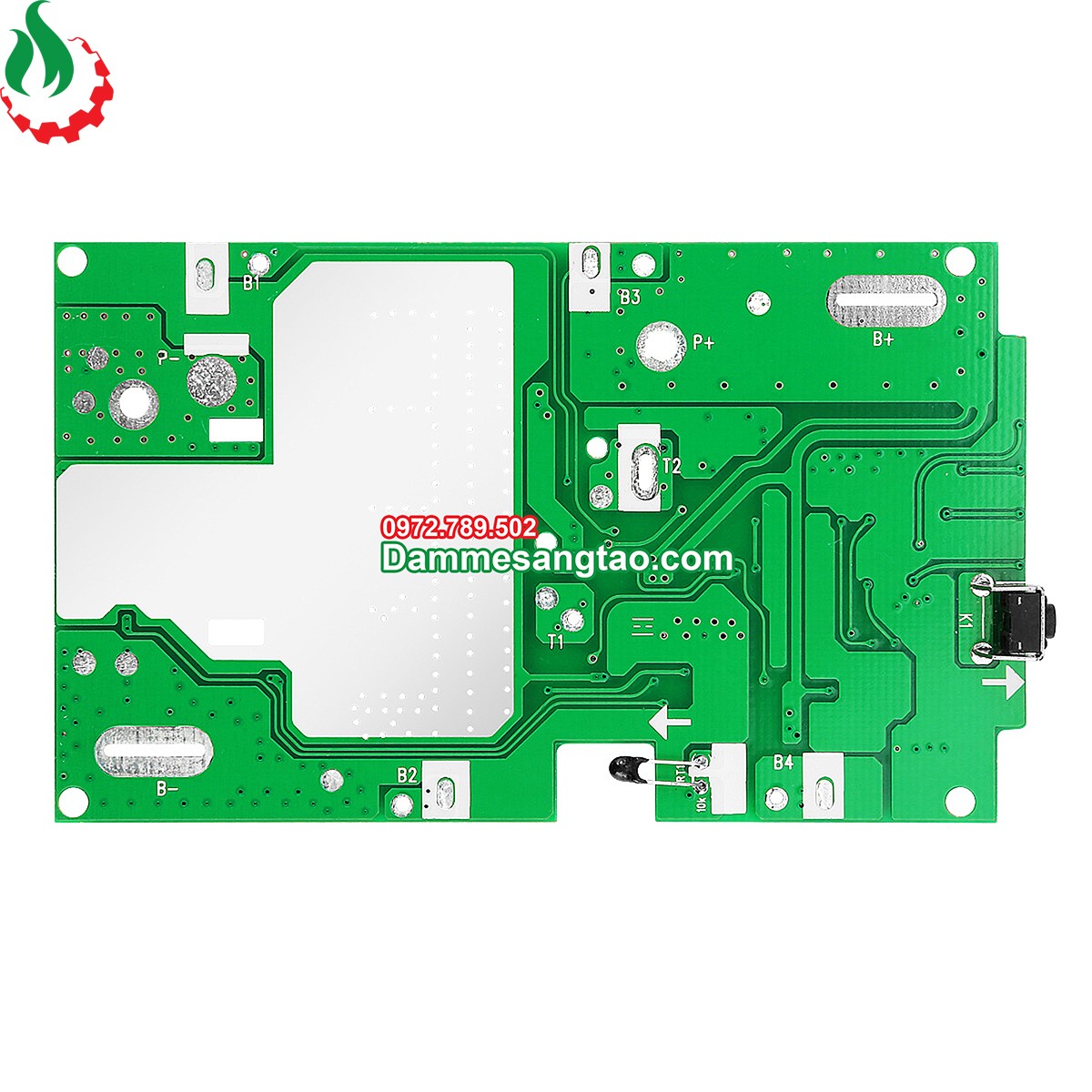

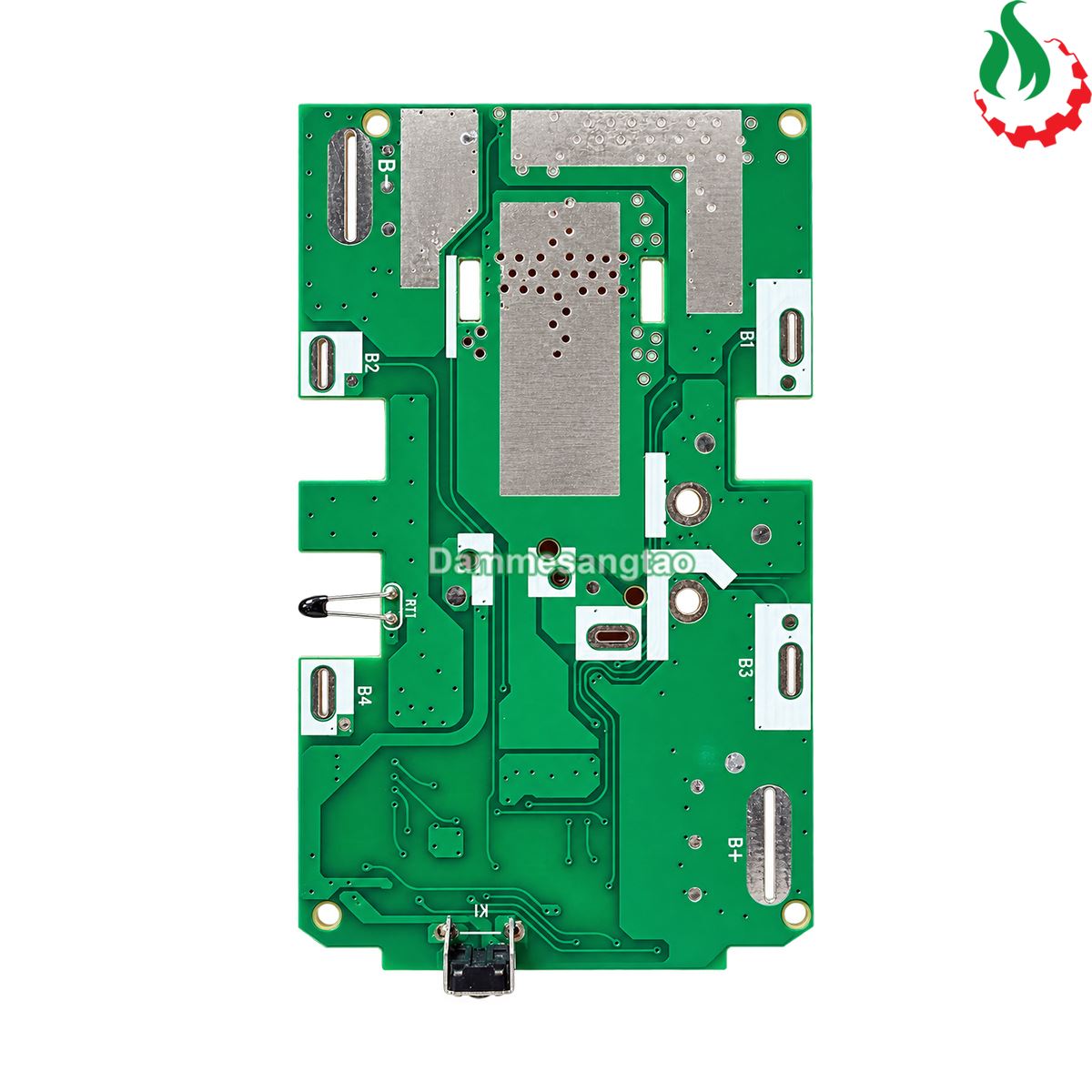

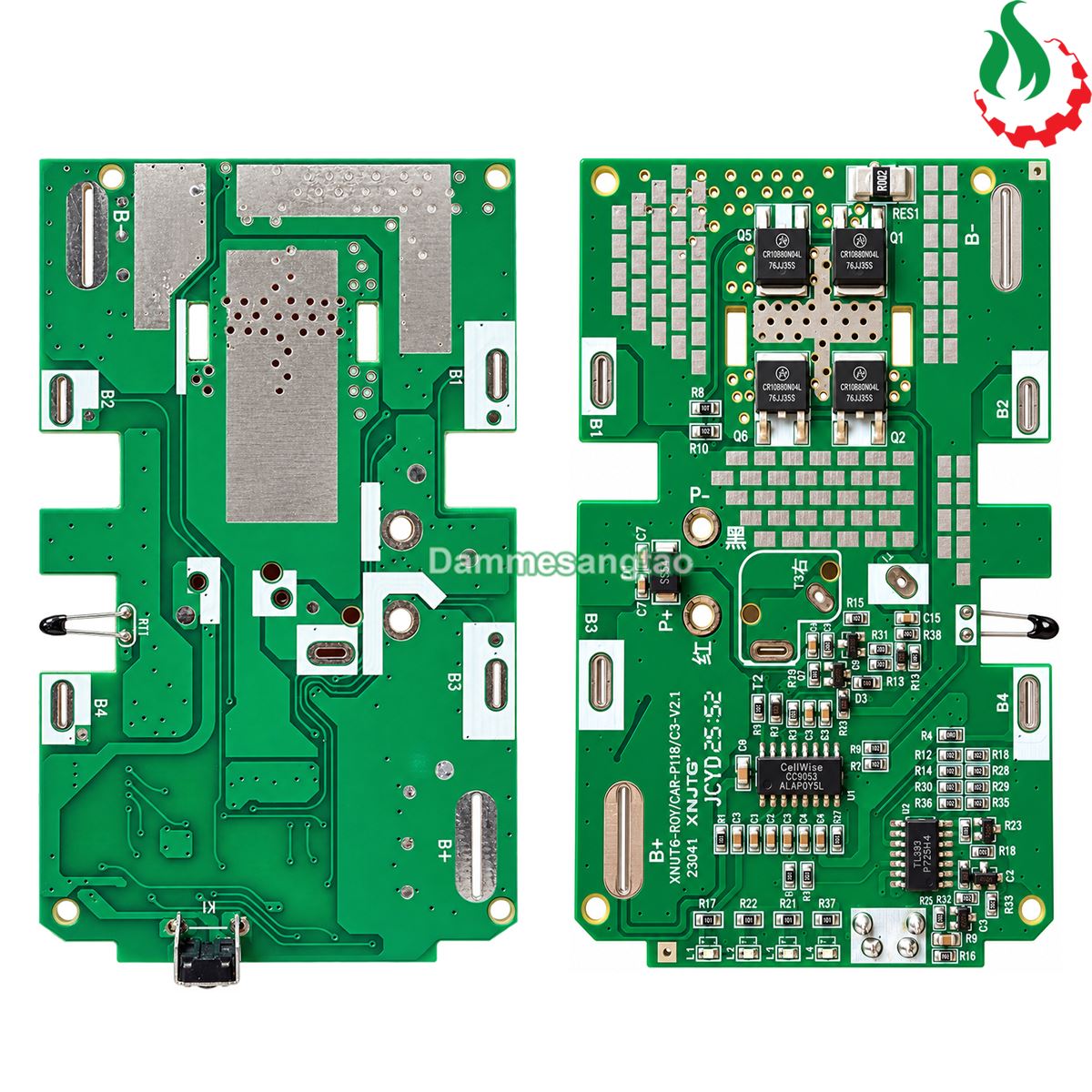

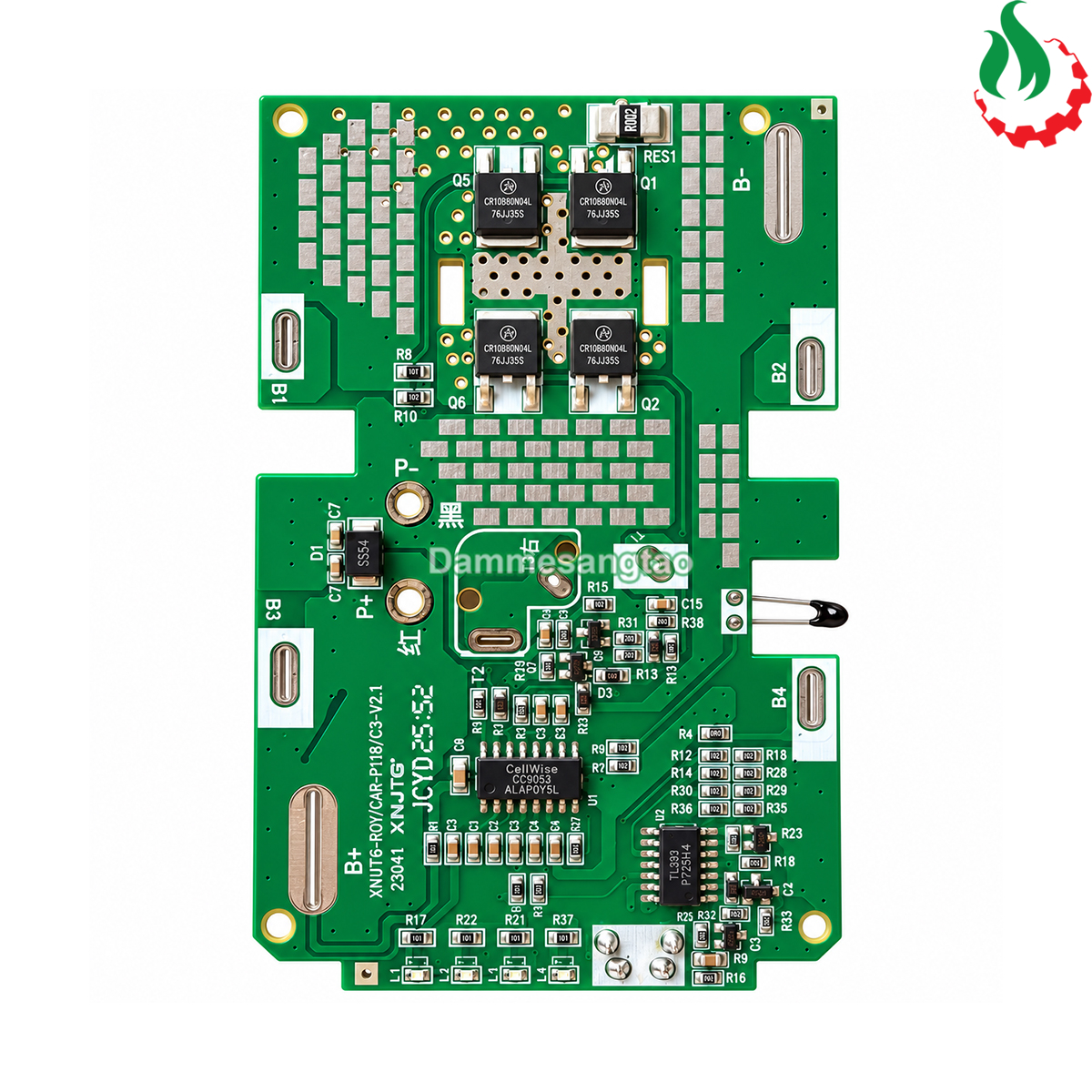

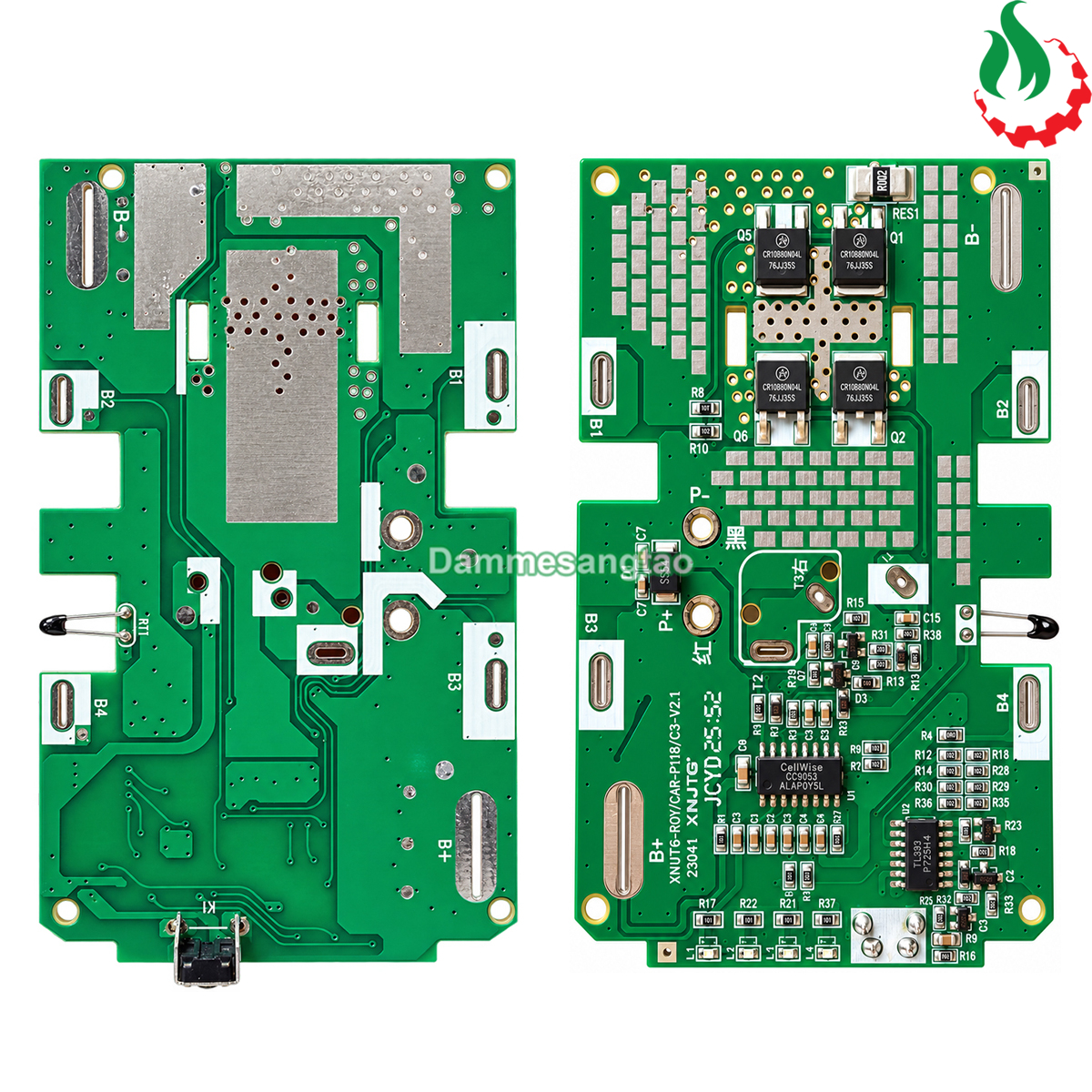

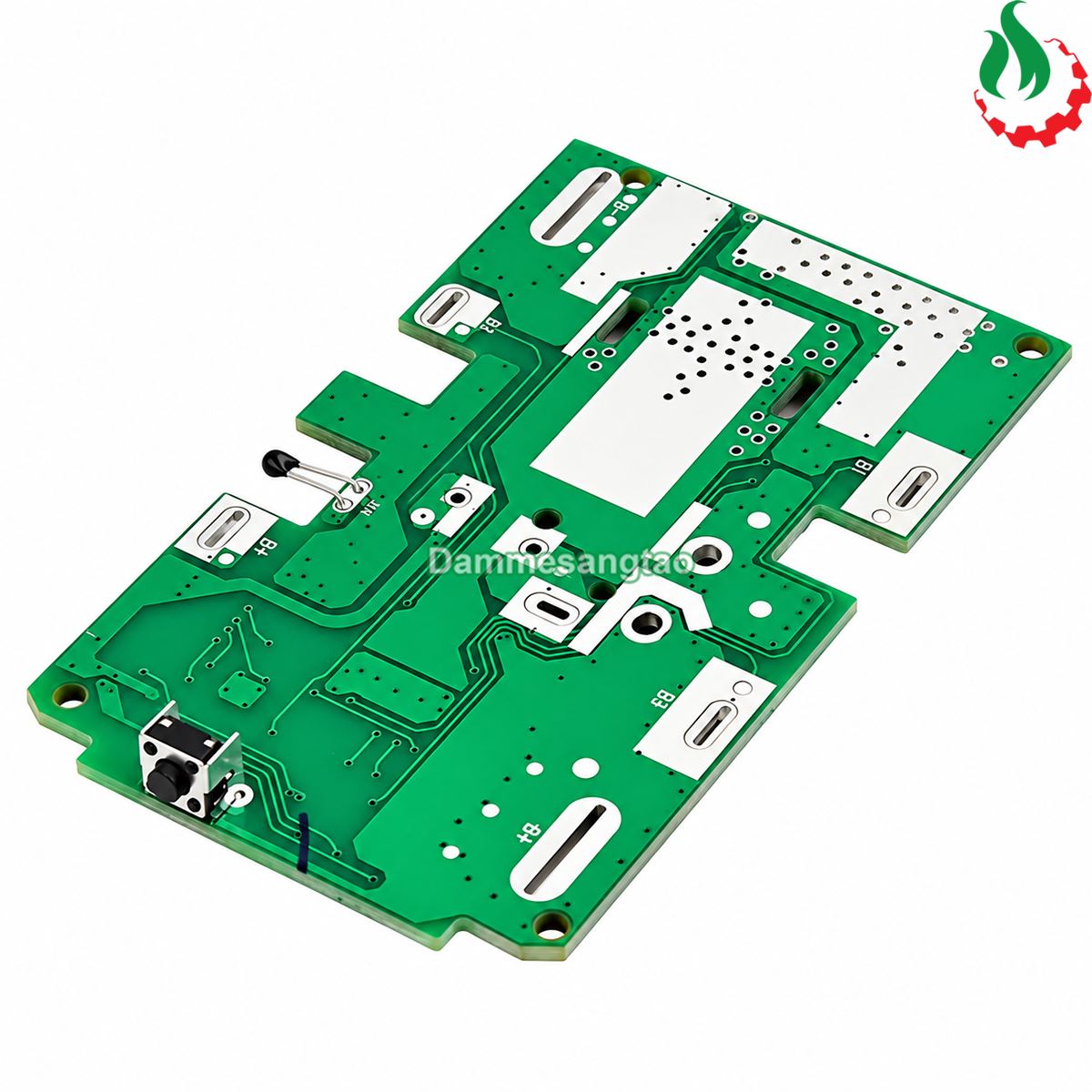

- PCB bố trí các điểm kết nối B-, B1, B2, B3, B4 và B+.

* ỨNG DỤNG:
- Đóng mới pin RYOBI 18V bằng cell 18650.
- Sửa chữa bộ pin RYOBI có BMS bị hỏng.
- Đóng bộ pin 5S1P với 5 cell 18650.
- Đóng bộ pin 5S2P với 10 cell 18650.
- Đóng bộ pin 5S3P với 15 cell 18650.

* LƯU Ý:
- Chỉ sử dụng cho pin Li-ion 5S phù hợp.
- Không sử dụng cho pin LiFePO4.
- Kiểm tra điện áp từng nhóm cell trước khi đấu mạch.

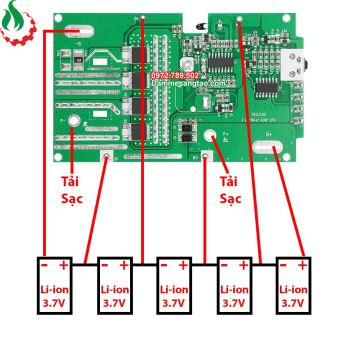

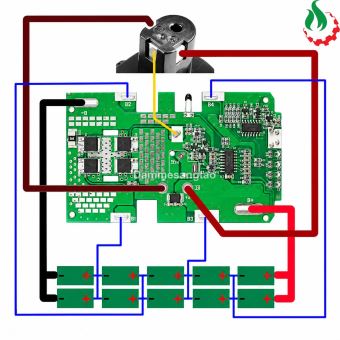

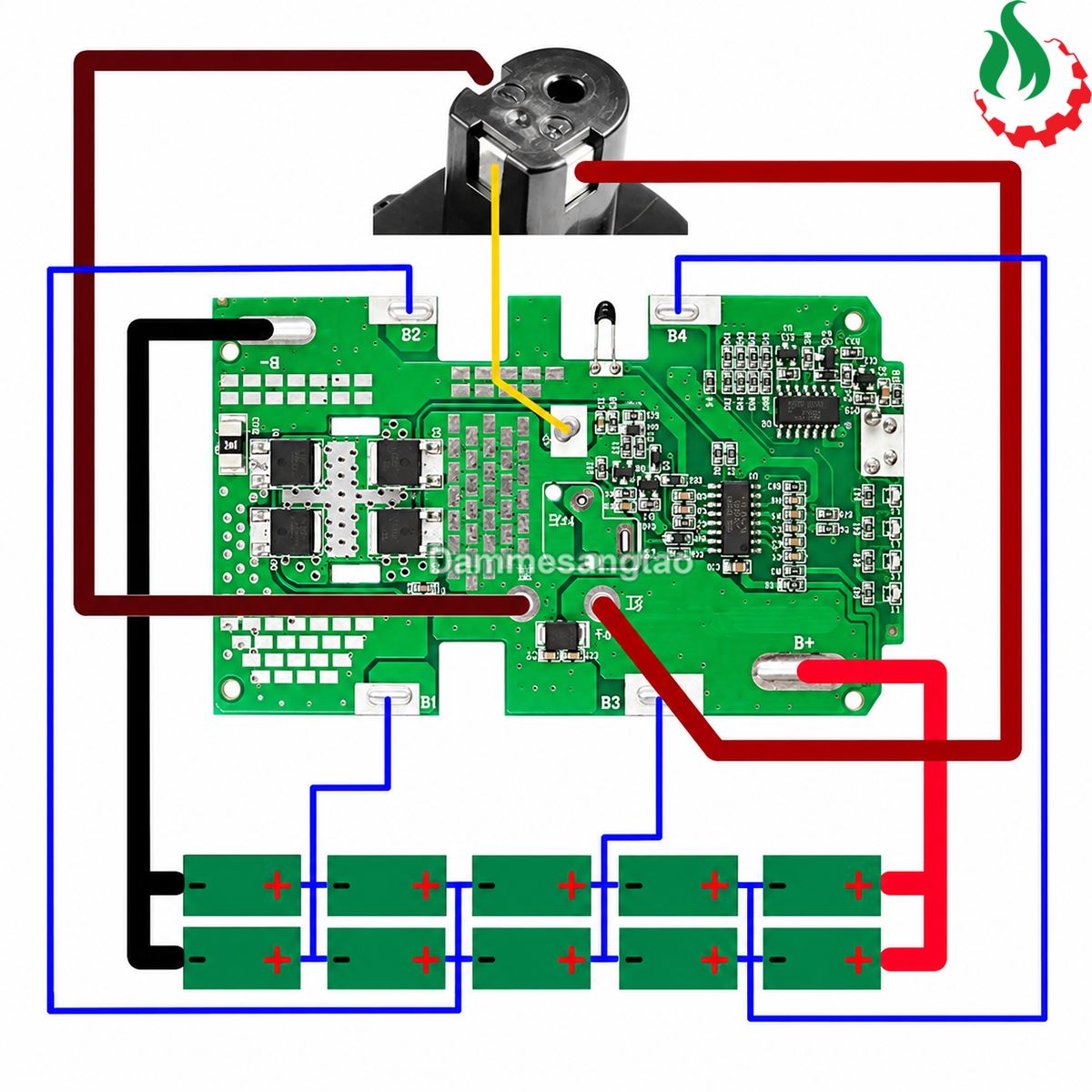

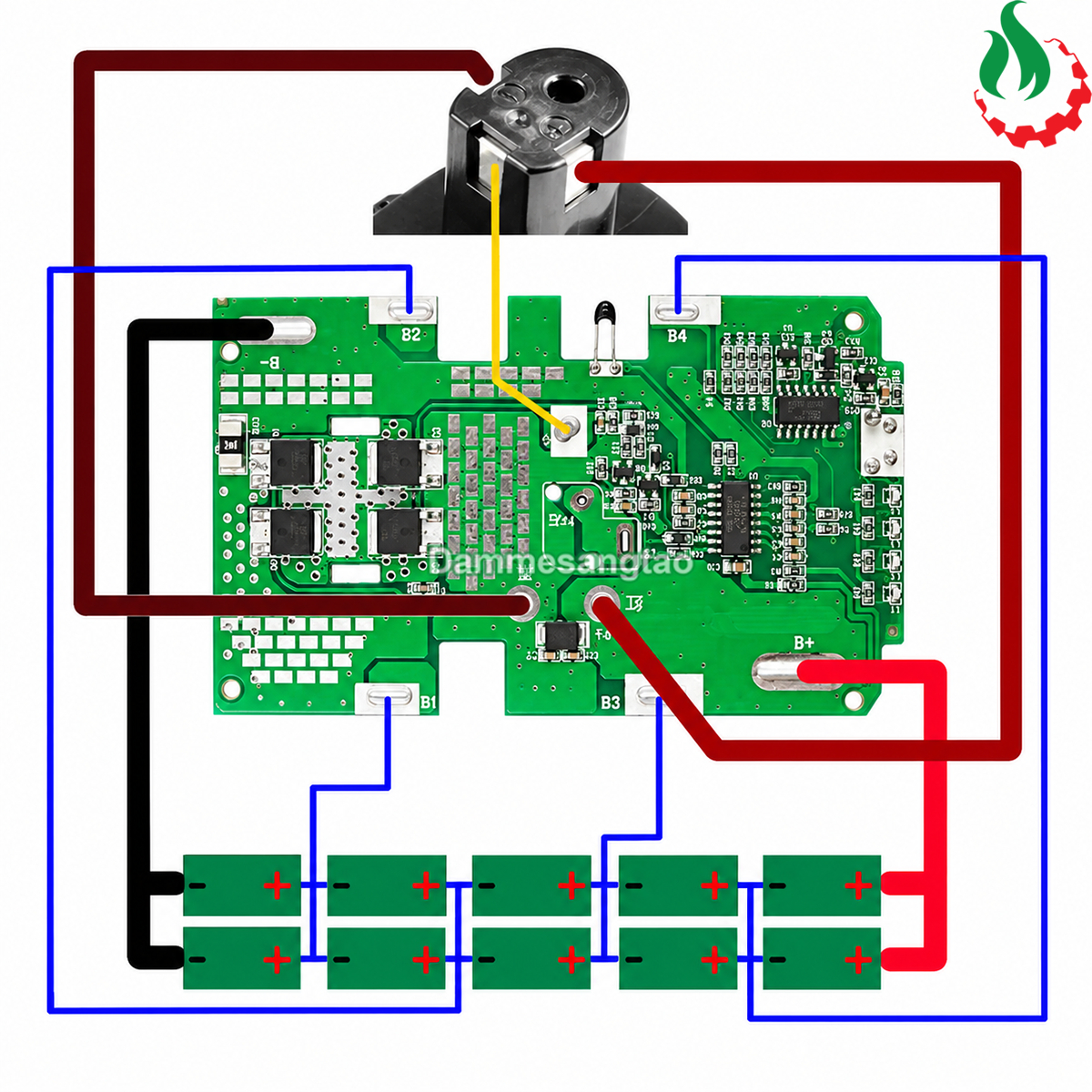

- Đấu đúng thứ tự B-, B1, B2, B3, B4 và B+.
- Không đấu ngược cực hoặc để các đầu cực chạm chập.
- Không vừa các vỏ pin thiết kế cho cell 21700.

* HƯỚNG DẪN SỬ DỤNG:
- Chuẩn bị các cell 18650 có thông số và tình trạng phù hợp.
- Ghép cell thành cấu hình 5S theo dung lượng mong muốn.
- Kiểm tra điện áp từng nhóm cell.
- Kết nối BMS theo đúng thứ tự các điểm lấy áp.
- Kiểm tra lại toàn bộ kết nối trước khi thử sạc và xả.

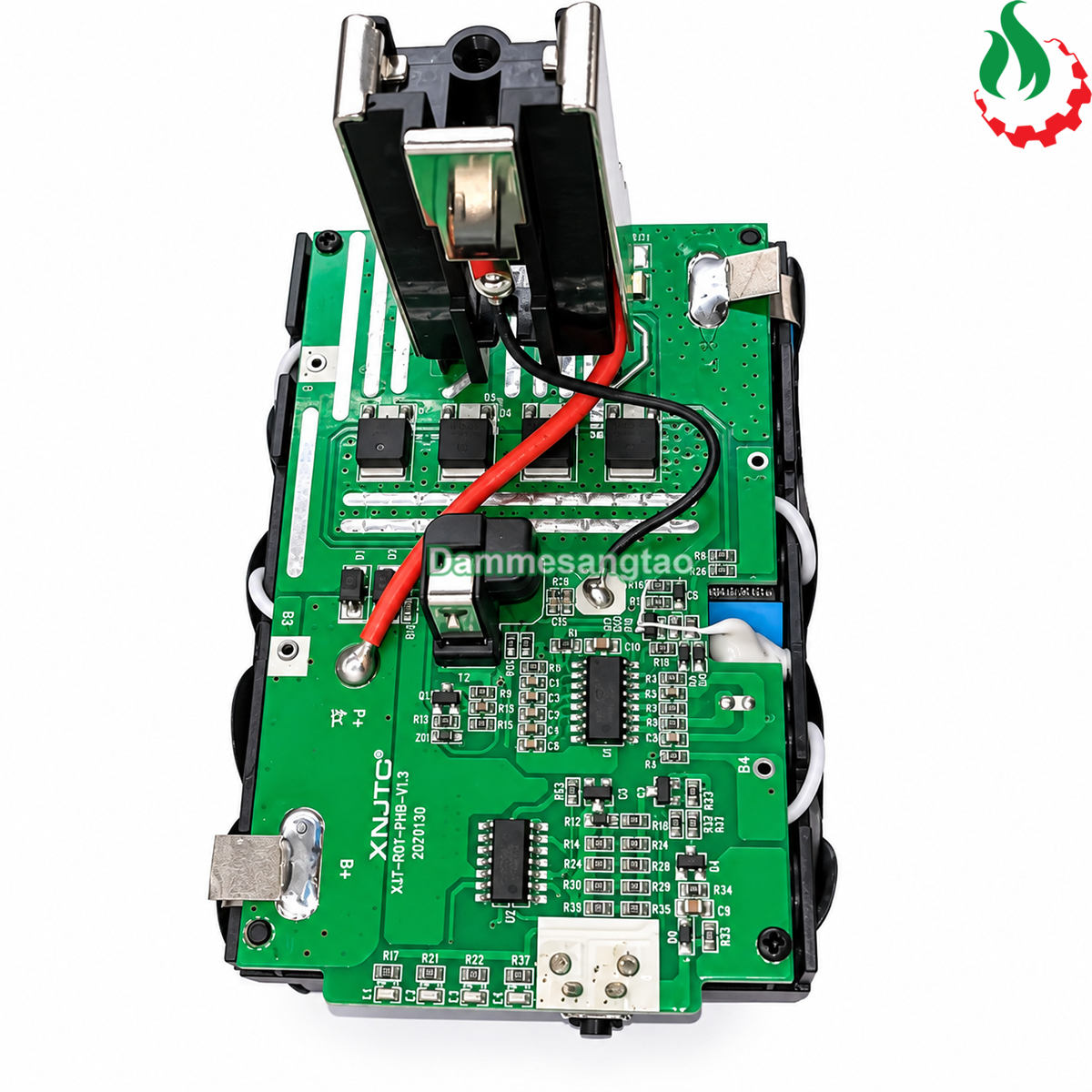

* LẮP ĐẶT:
- Cố định chắc chắn PCB và bộ cell trong vỏ.
- Cách điện các vị trí có nguy cơ chạm chập.
- Không để nickel hoặc dây dẫn chạm vào linh kiện.
- Kiểm tra điện áp đầu ra sau khi hoàn thiện.
- Thử sạc và xả trước khi đóng hoàn toàn vỏ pin.

* BẢO QUẢN:
- Bảo quản nơi khô ráo và thông thoáng.
- Tránh nước, độ ẩm cao và nguồn nhiệt.
- Tránh va đập hoặc làm cong PCB.
- Không để vật kim loại tiếp xúc với các đầu cực.
