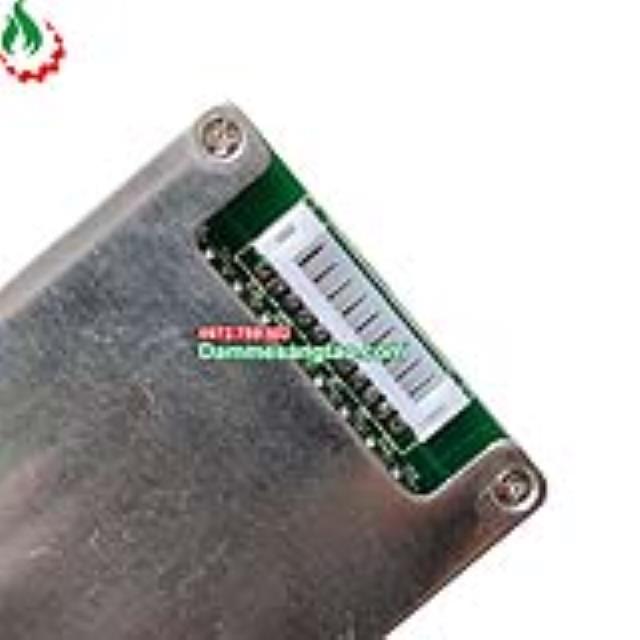

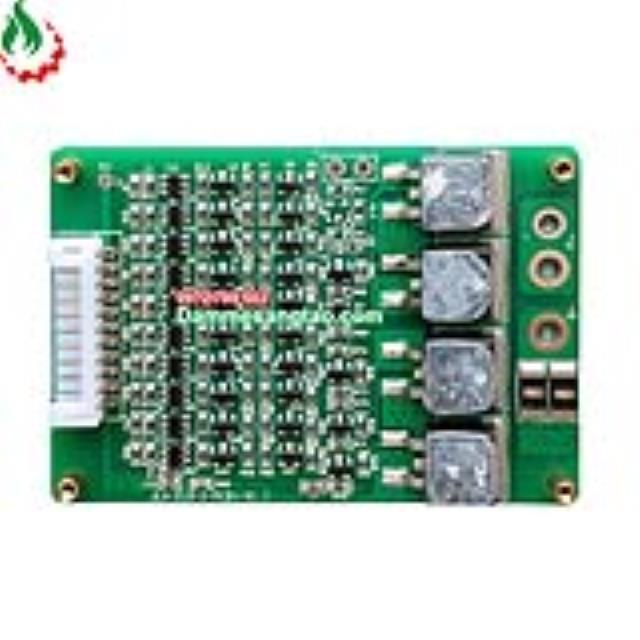

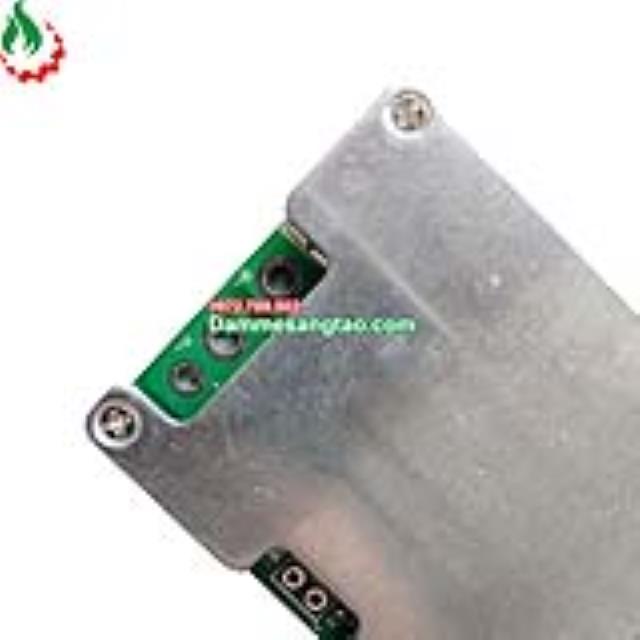

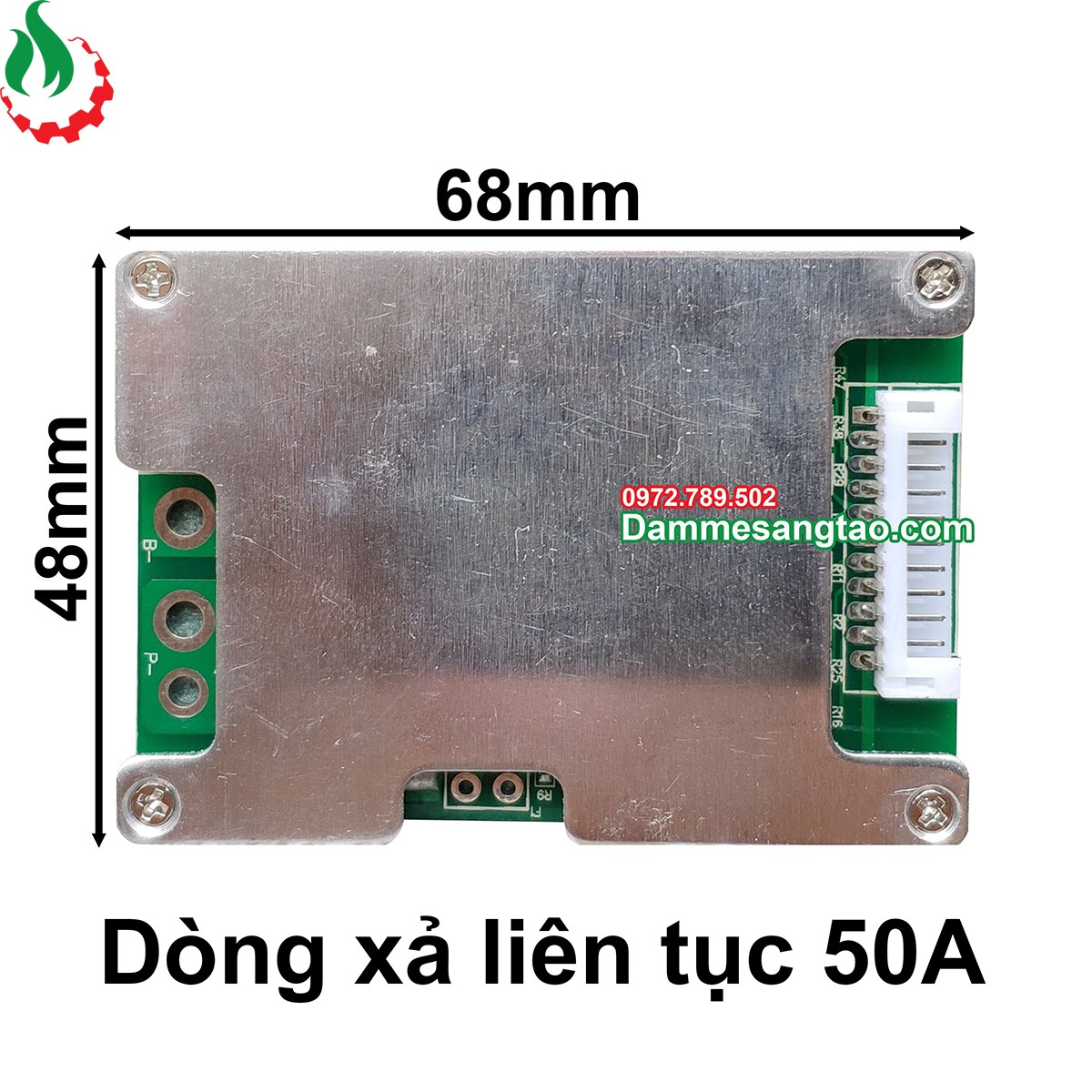

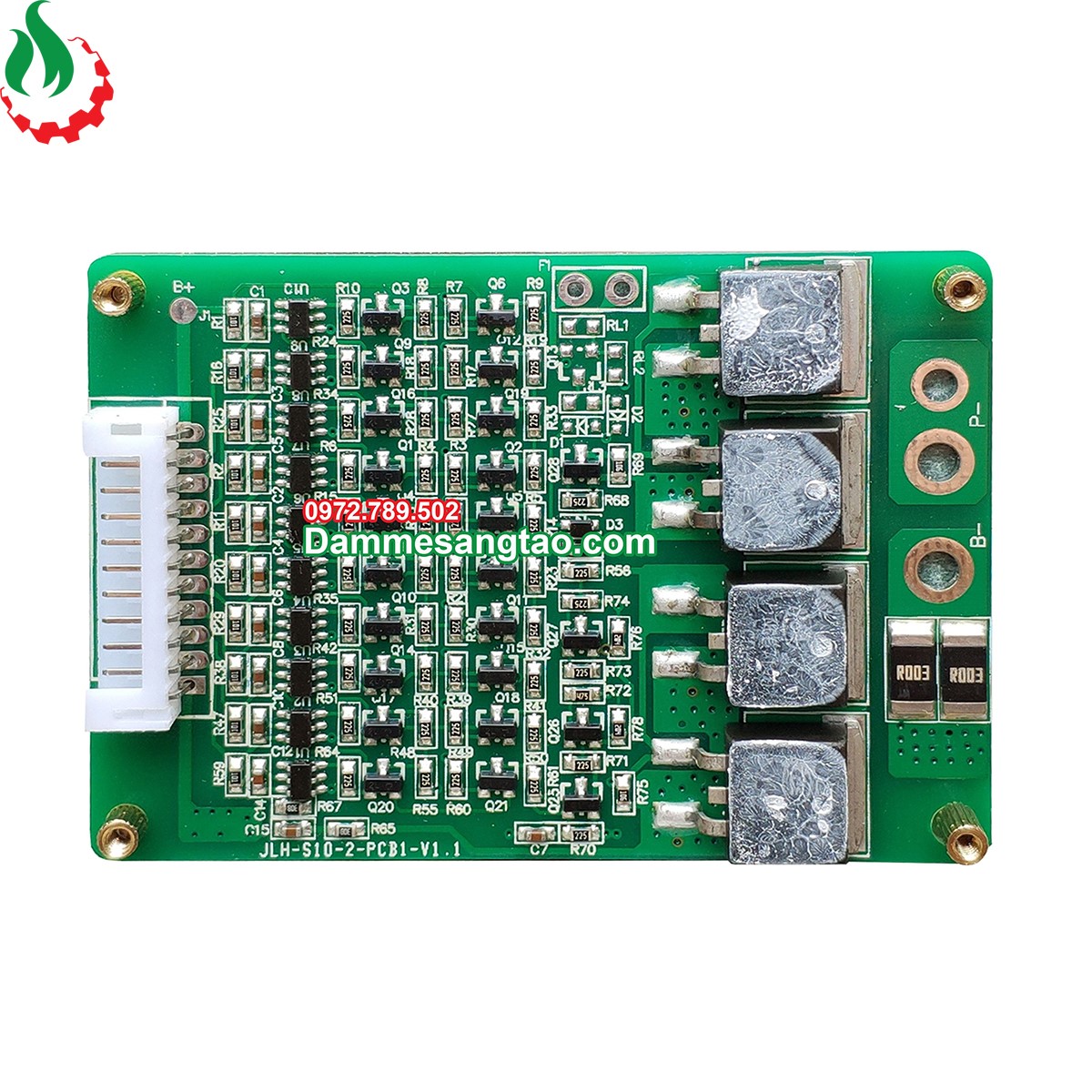

Mạch 10S 36V 50A bảo vệ pin Li-ion 3.7V (Mạch đa năng)

- Đơn vị tính: 1 mạch
- Mạch sạc và bảo vệ cell Li-ion đa năng 5S 6S 7S 10S - 50A, dùng cho pin máy khoan bê tông, xe điện, xe điện cân bằng 2 bánh và các thiết bị dùng pin từ 18V - 36V (pin sử dụng 15 - 30 cell Ni-cd 1.2V)
- Điện thế xả cạn: tùy vào số cell hiện có.
- Điện thế sạc đầy: tùy vào số cell hiện có.
- Dòng xả liên tục (hoạt động): 50A max.
- Dòng xả quá tải (tức thời): 80A max.
- Dòng sạc: 3A max
- Chức năng: Sạc và bảo vệ cell pin Li-ion, dùng trong pin máy khoan bê tông, máy cưa, xe điện và các thiết bị dùng pin, có mức điện thế từ 18V - 36V, sử dụng 5, 6, 7, 8 hoặc 10 cell Li-ion (hay 5, 6, 7 8, hoặc 10 cặp cell mắc nối tiếp thậm chí nhiều hơn nữa.
- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.
- Nếu đóng 2 hàng cell song song (2P) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Nếu đóng 3 hàng cell song song (3P) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy
 khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế.
- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.

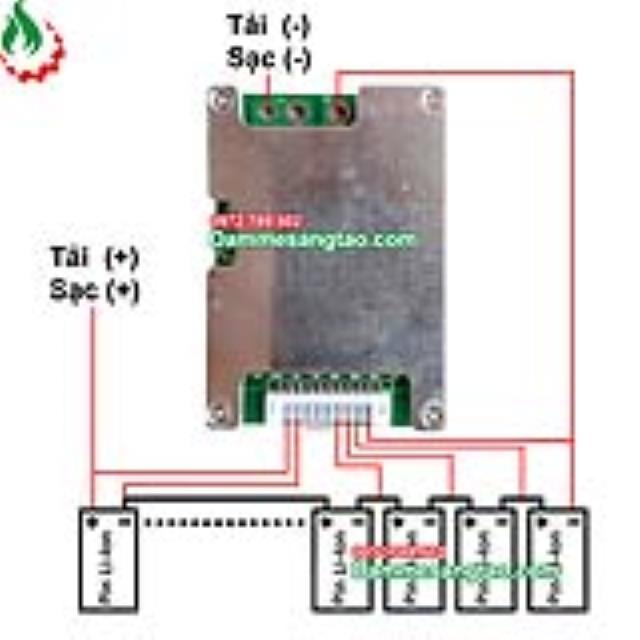

- Hàn theo thứ tự từ B- (dây đen, 0V), B1 ( dây đỏ, 3.6V), B2 (dây đỏ 7.2V), B3 (dây đỏ 10.8V), B4 (dây đỏ 14.4V), B5 (dây đỏ 18V/21V)..... và B+ (dây đỏ cuối cùng, và là P+).

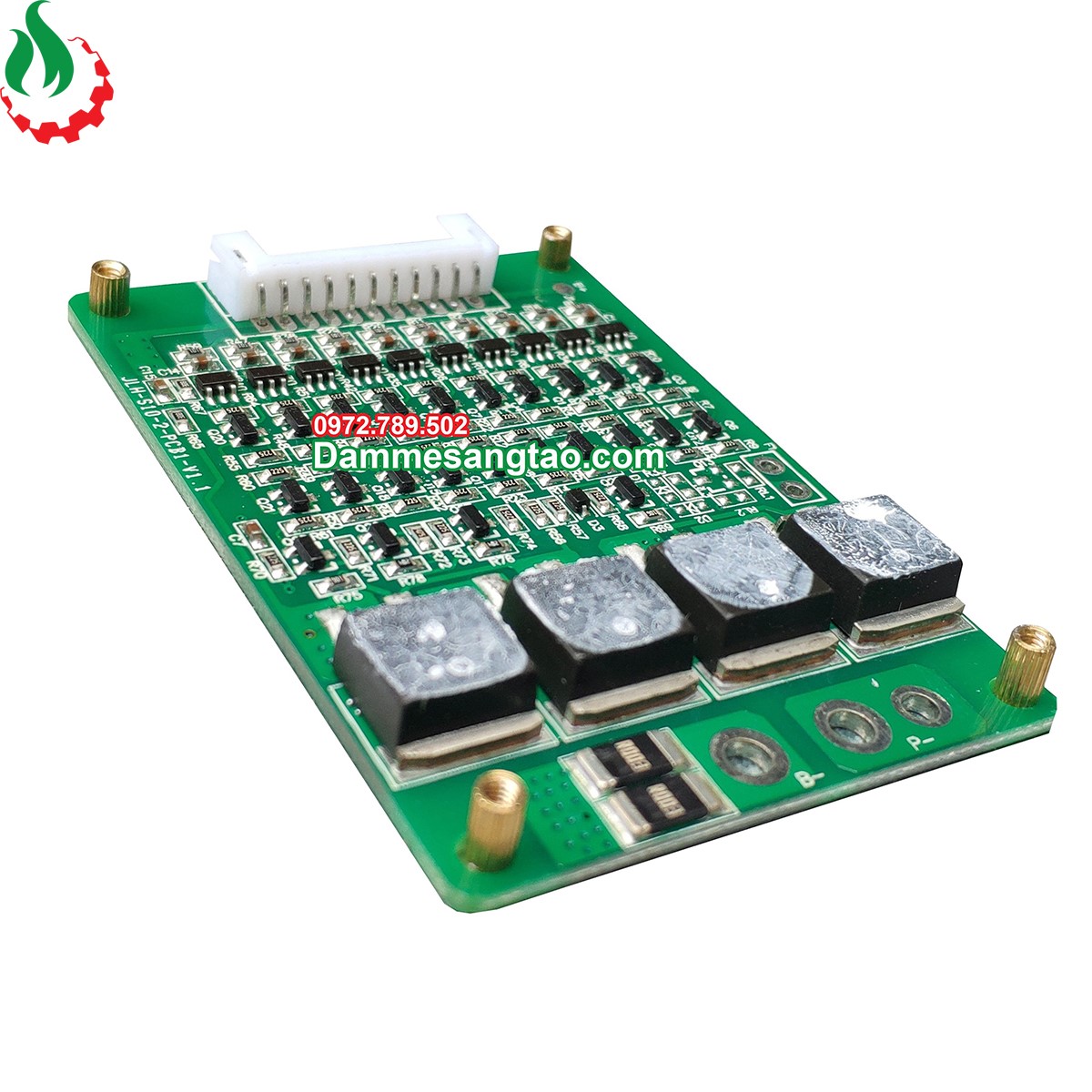

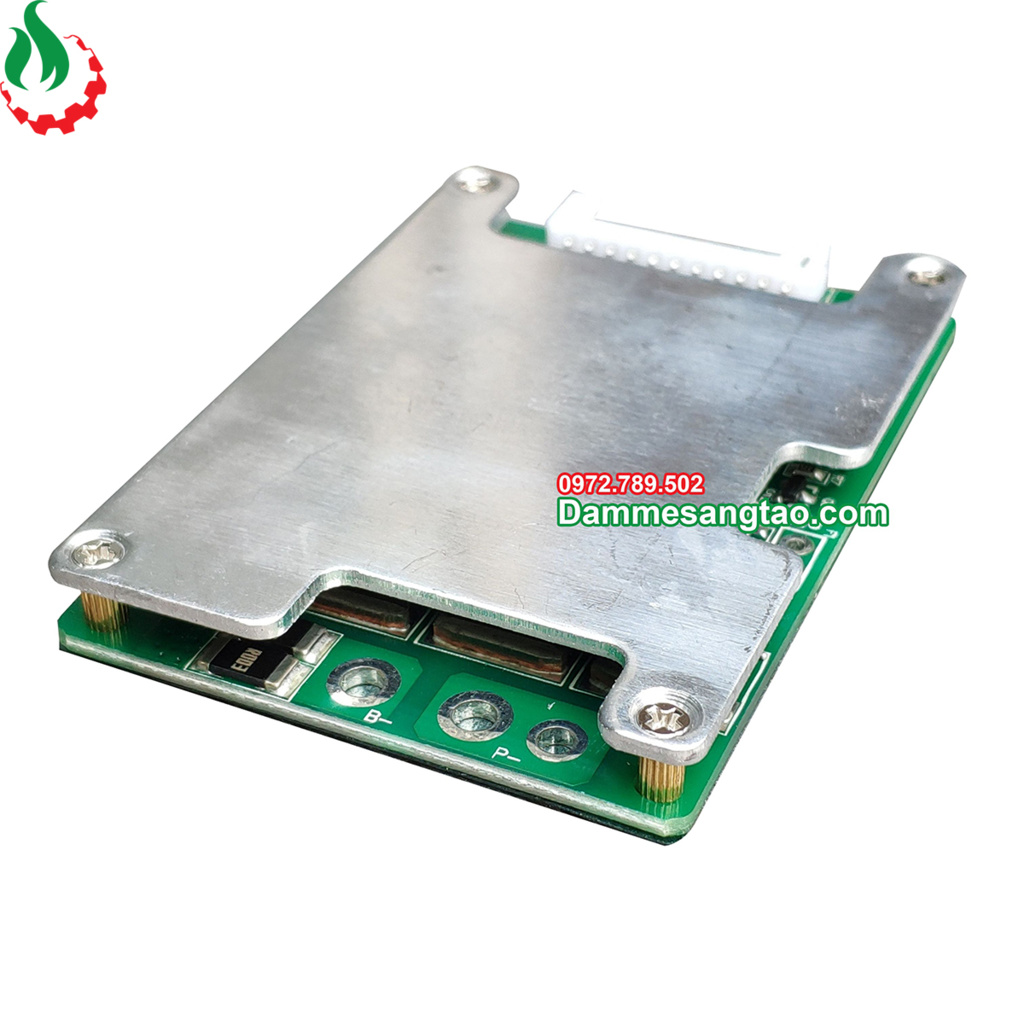

- Hai đường Tải P- và B+ (và cũng là hai đường sạc).
(P- trên mạch in, B+ là đầu dương cell cuối cùng).
Chú ý: B+ là đầu dương (+) của cell cuối cùng mà mình định lắp cell.
- Không sử dụng mạch này đồng thời 2 chức năng tải và sạc cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
