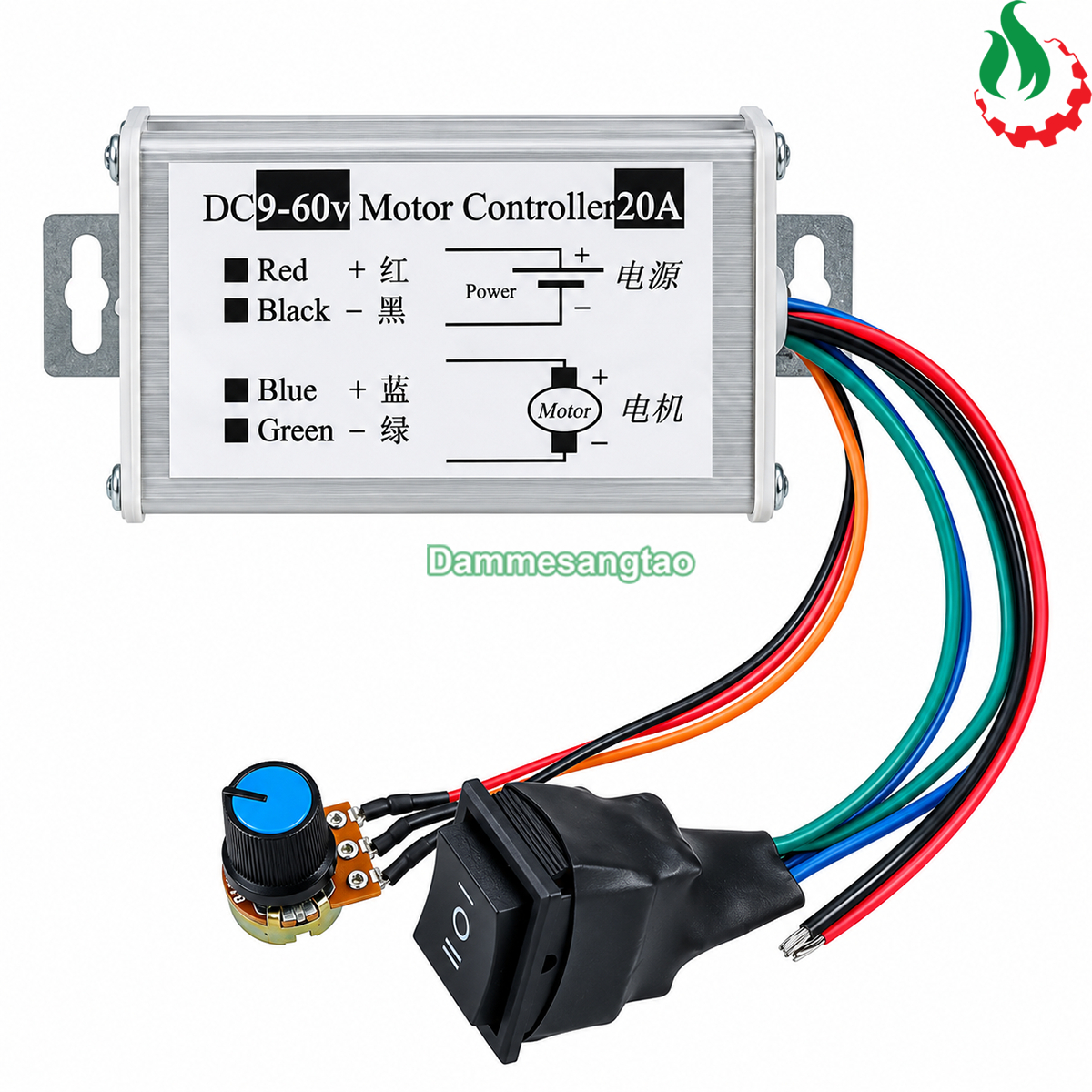

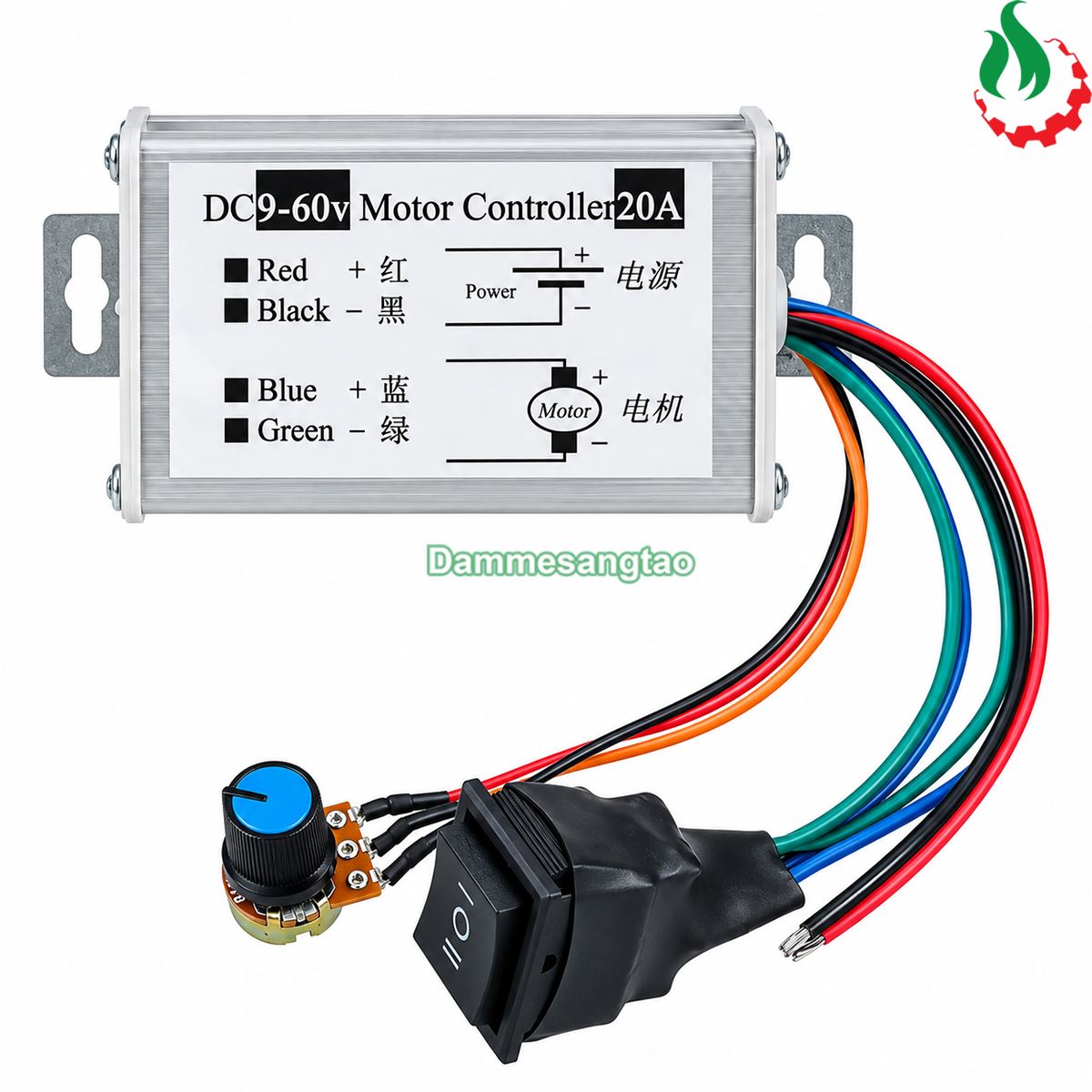

Bộ điều khiển tốc độ động cơ PWM DC 9-60V 20A 1200W có đảo chiều PWMR20A-60V

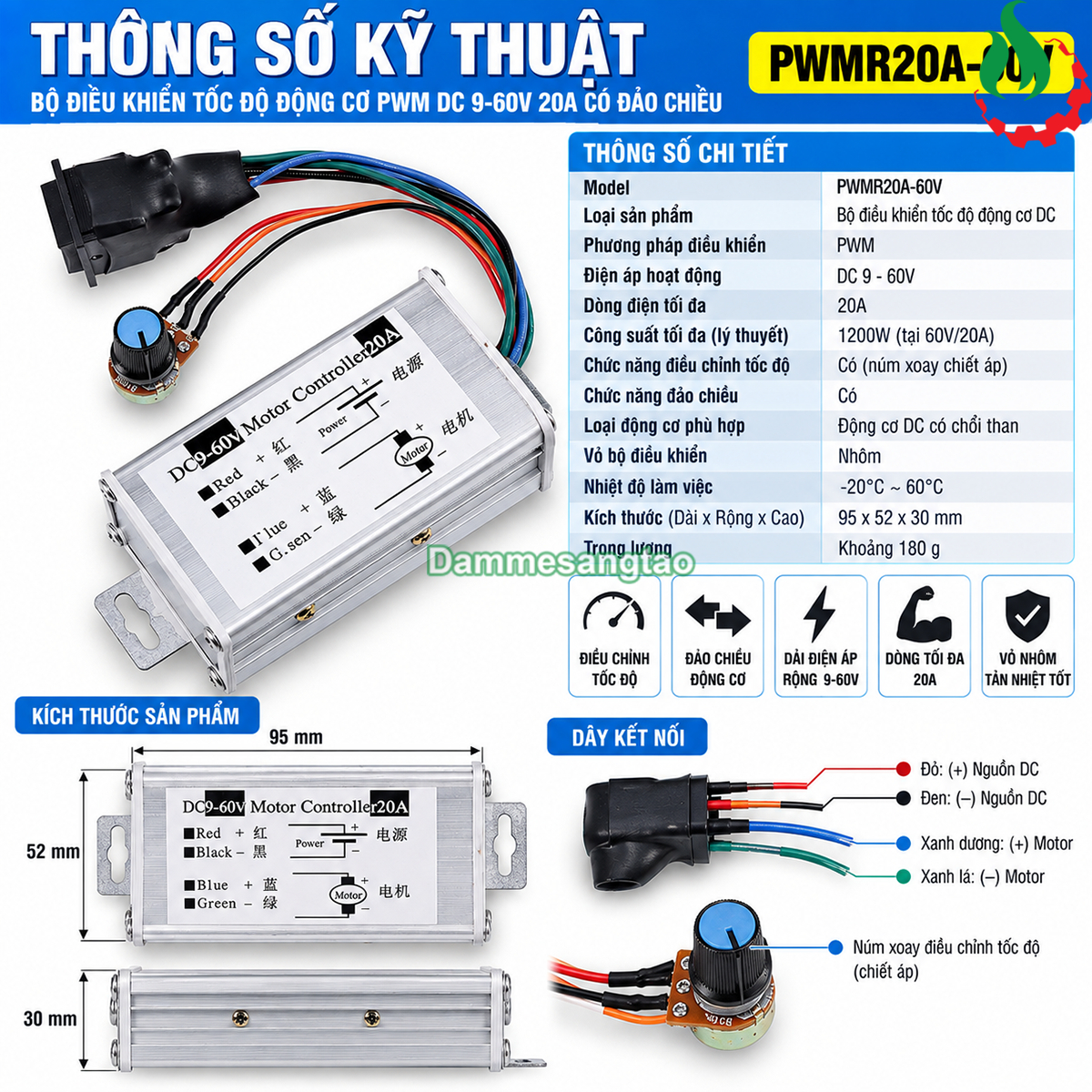

*THÔNG SỐ KỸ THUẬT:
- Model: PWMR20-60V
- Loại sản phẩm: Mạch điều khiển tốc độ động cơ DC
- Phương pháp điều khiển tốc độ: PWM
- Điện áp hoạt động: DC 9-60V
- Dòng điện tối đa: 20A
- Công suất tối đa lý thuyết: 1200W tại 60V/20A
- Chức năng điều chỉnh tốc độ: Có
- Điều chỉnh tốc độ: Núm xoay chiết áp
- Chức năng đảo chiều động cơ: Có
- Loại động cơ phù hợp: Động cơ DC có chổi than có điện áp và dòng phù hợp

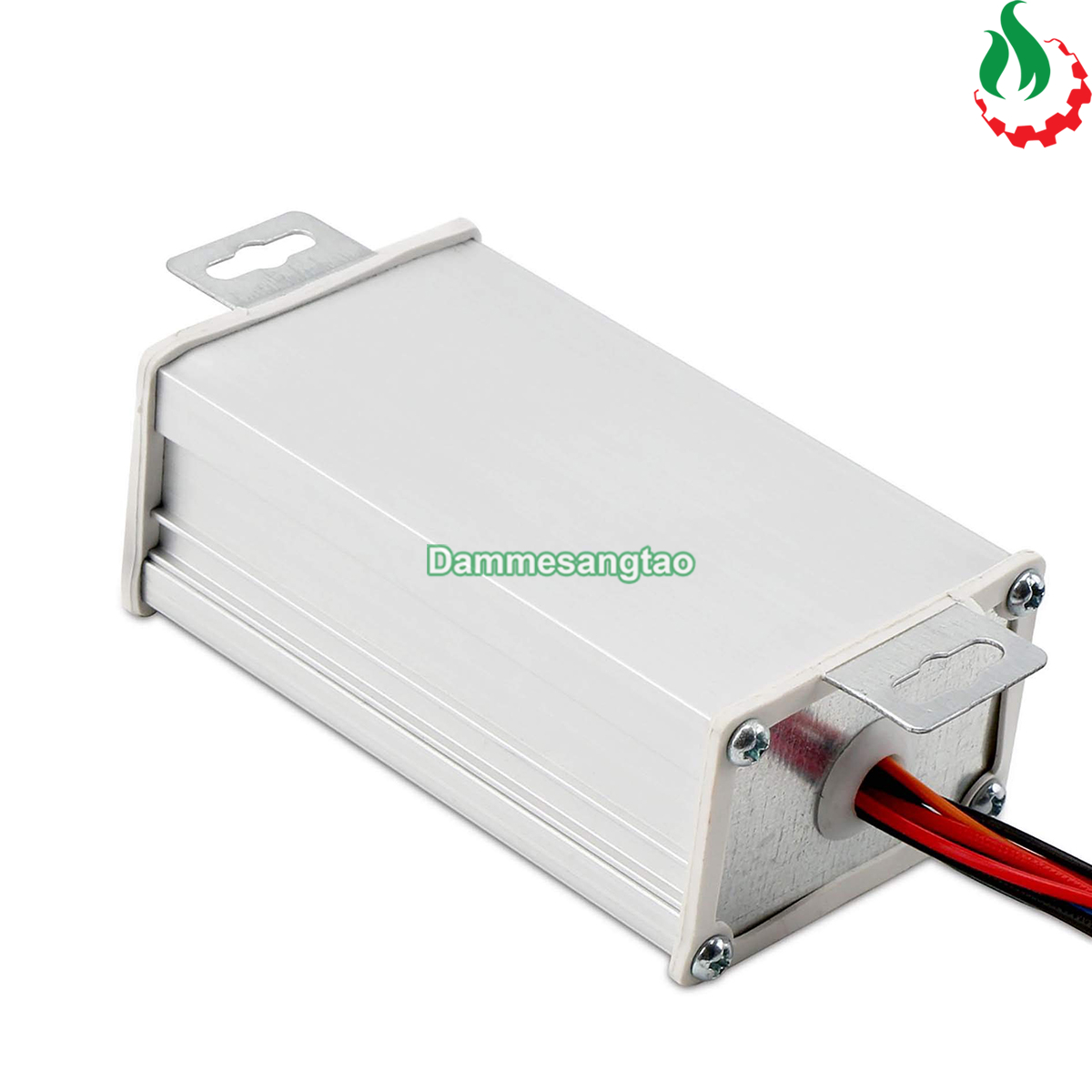

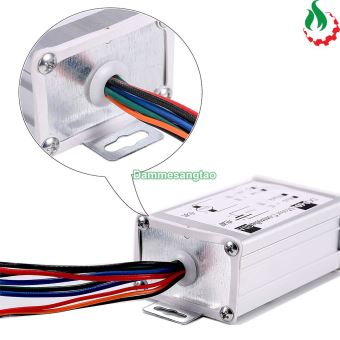

- Vỏ bộ điều khiển: Nhôm

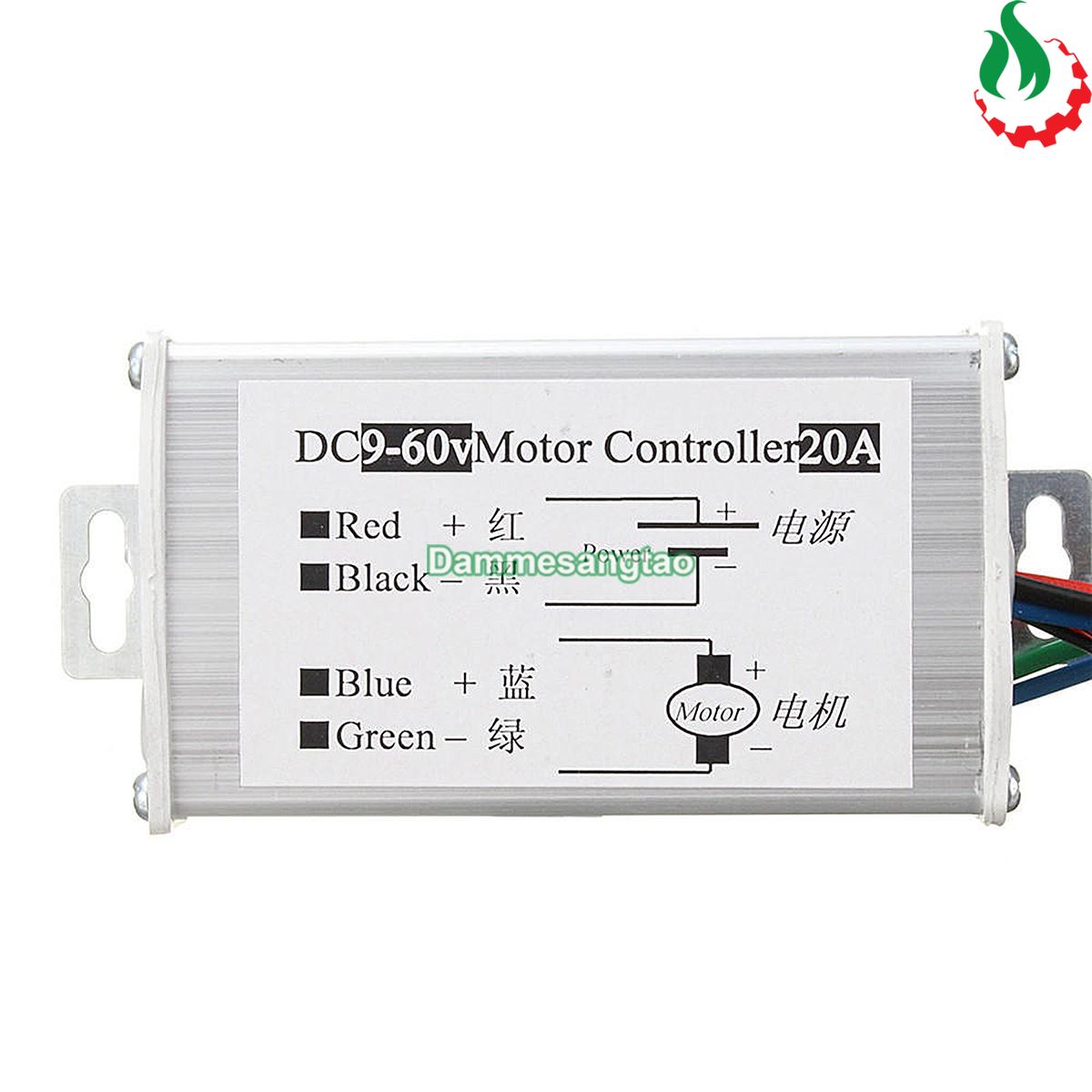

- Đầu vào nguồn: Power + / -
- Đầu ra động cơ: Motor + / -

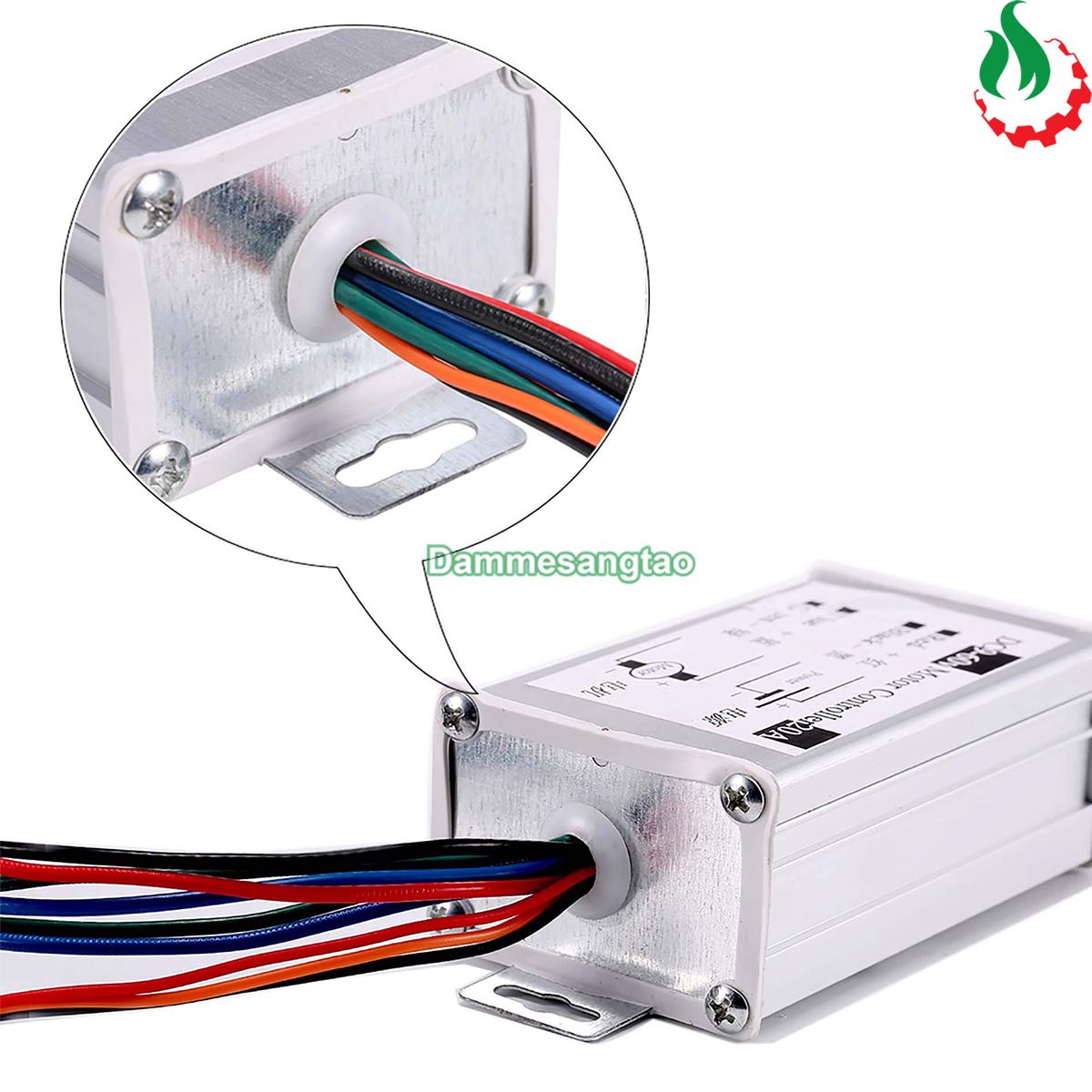

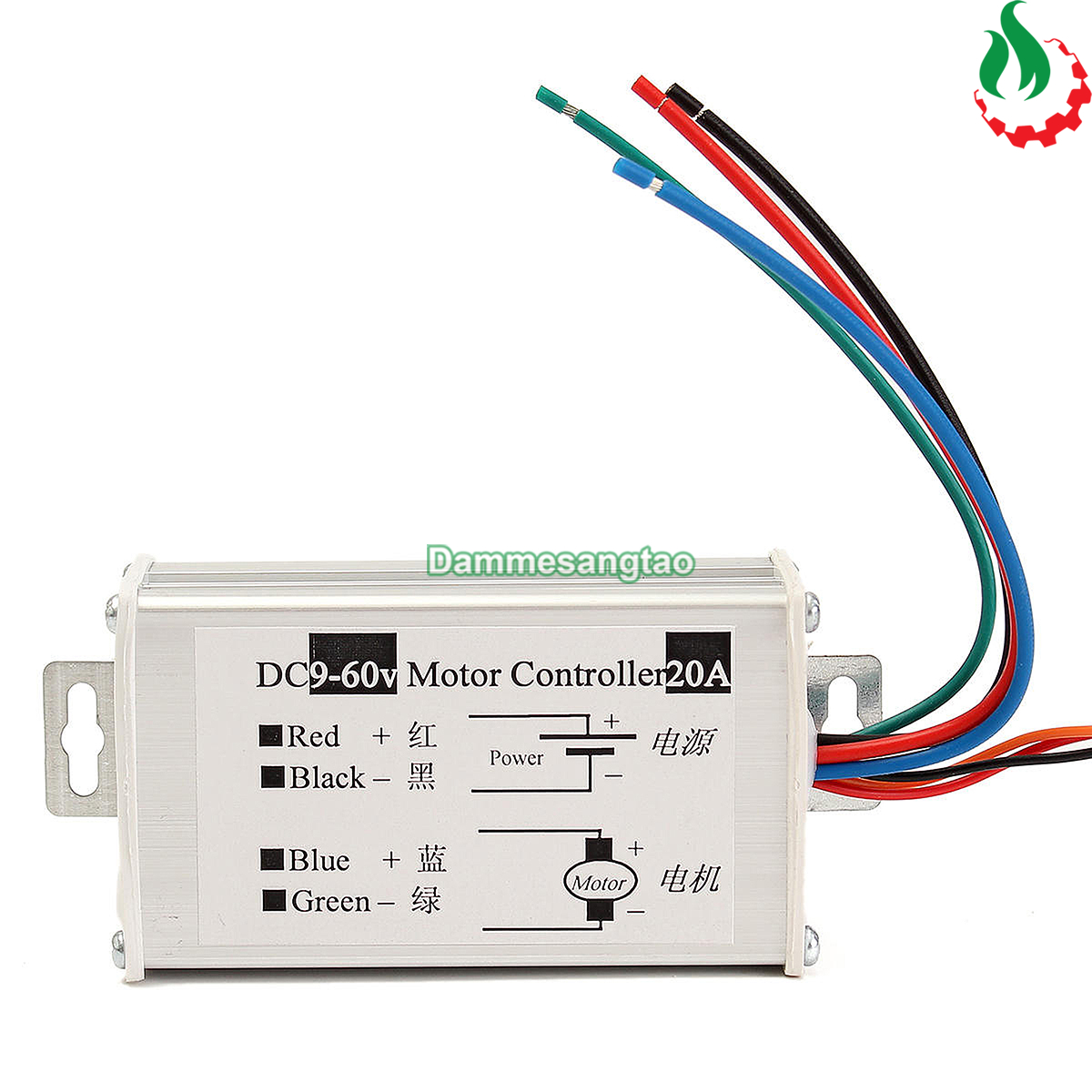

- Dây nguồn: Đỏ (+), đen (-)
- Dây động cơ: Xanh dương và xanh lá
- Ứng dụng: Điều tốc và đảo chiều động cơ DC
........................................
*ĐẶC ĐIỂM NỔI BẬT:
- Mạch điều khiển tốc độ động cơ PWM DC hỗ trợ dải điện áp rộng từ 9V đến 60V.
- Dòng điện tối đa 20A, phù hợp nhiều loại động cơ DC có chổi than trong giới hạn thông số của bộ điều khiển.
- Công suất tối đa lý thuyết đạt 1200W tại điều kiện 60V và 20A.
- Sử dụng phương pháp PWM để điều chỉnh tốc độ động cơ.
- Trang bị núm xoay chiết áp giúp tăng giảm tốc độ thuận tiện theo nhu cầu sử dụng.
- Hỗ trợ chức năng đảo chiều quay động cơ, phù hợp các ứng dụng cần điều khiển tiến và lùi.

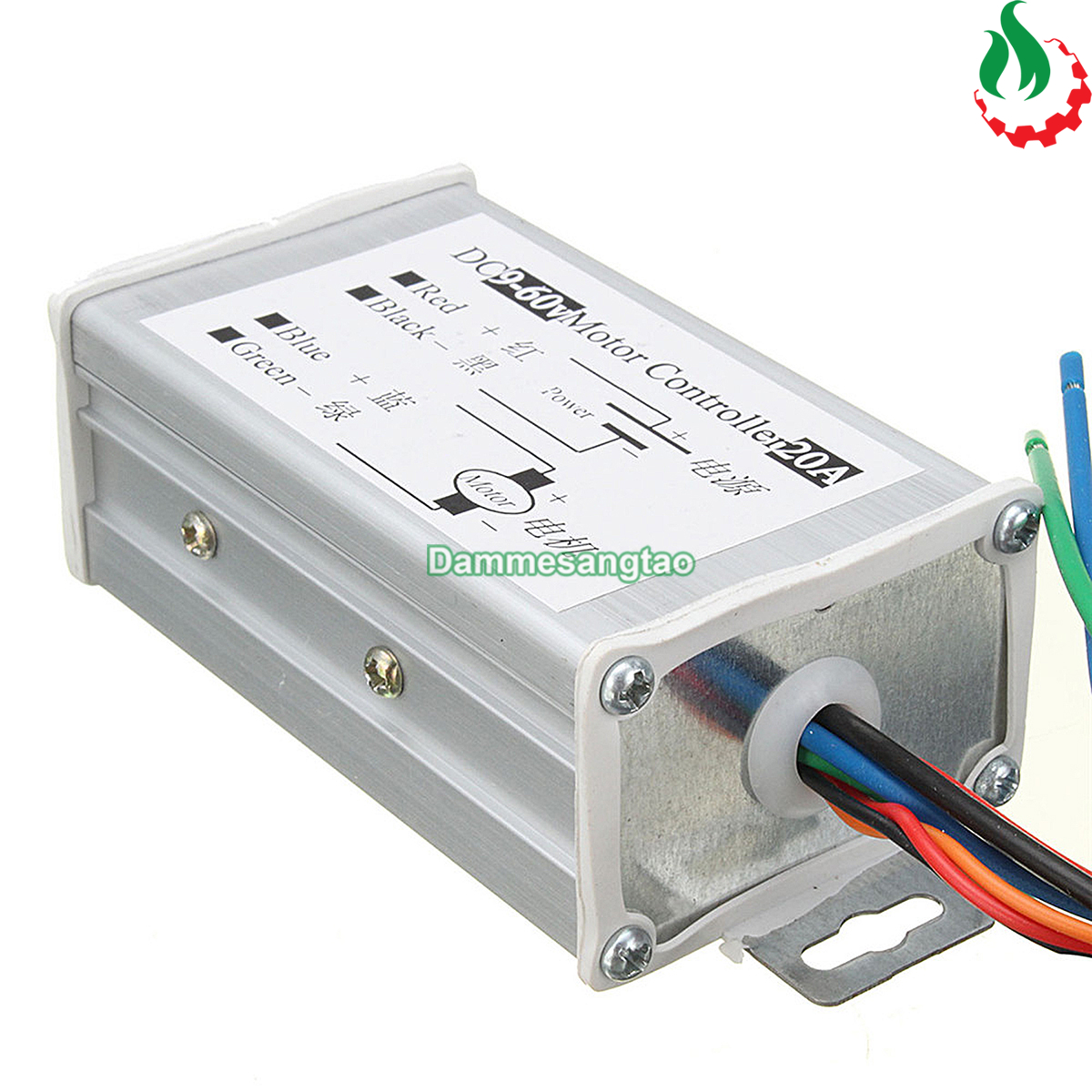

- Vỏ nhôm bao quanh bộ điều khiển hỗ trợ bảo vệ linh kiện và tản nhiệt trong quá trình hoạt động.
- Dây nguồn và dây động cơ được phân biệt giúp thuận tiện khi đấu nối.
- Thiết kế dạng module rời phù hợp tích hợp vào máy móc, thiết bị và các dự án DIY.
........................................
*ỨNG DỤNG:
- Điều chỉnh tốc độ động cơ DC có chổi than.
- Điều khiển chiều quay thuận và nghịch của động cơ DC.
- Điều tốc motor DC công suất phù hợp.
- Ứng dụng trong máy móc và thiết bị DIY.
- Điều khiển động cơ cho mô hình và thiết bị tự chế.
- Ứng dụng trong các hệ thống cần thay đổi tốc độ và chiều quay động cơ.
- Phù hợp các dự án điện tử sử dụng motor DC trong giới hạn 9-60V và 20A.
........................................

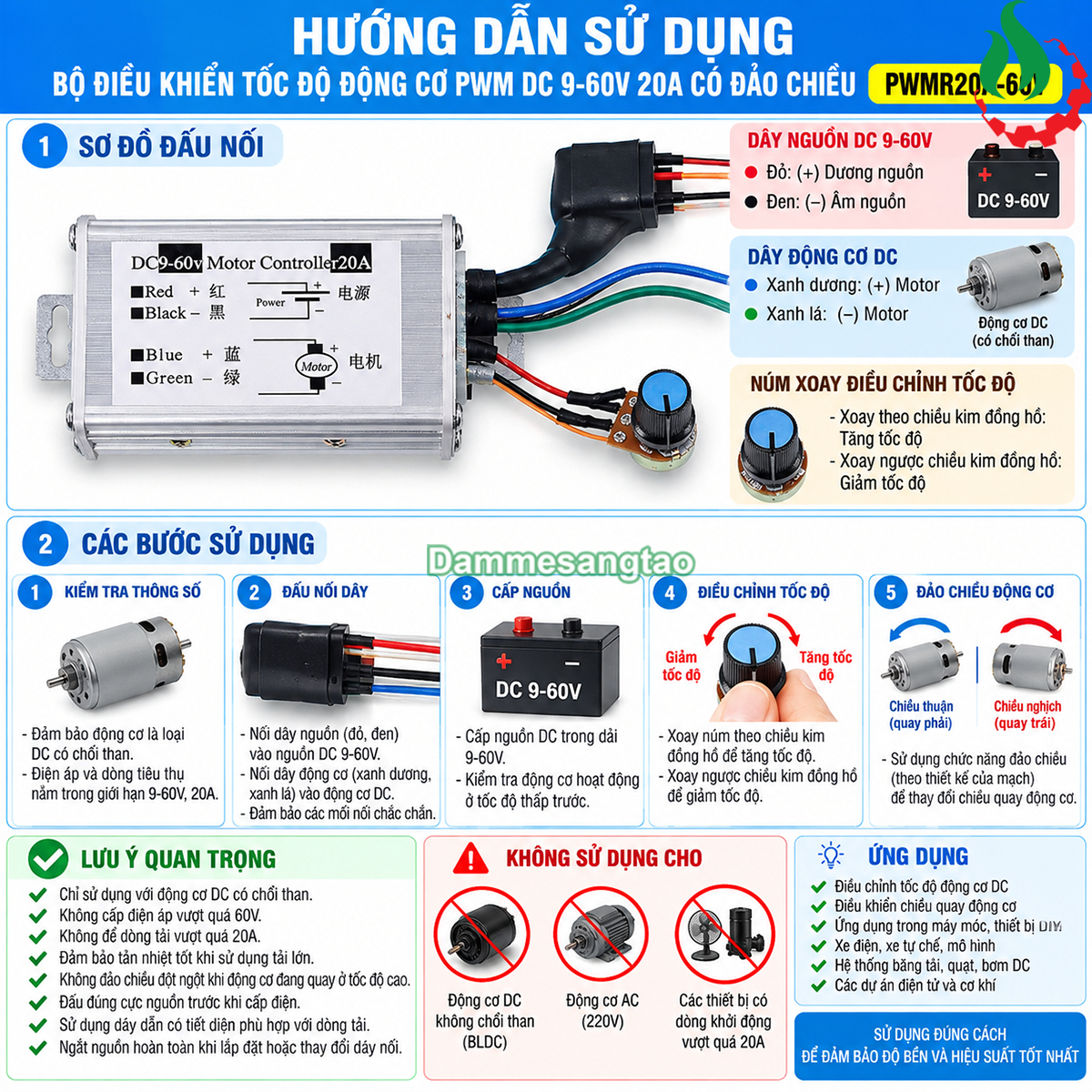

*HƯỚNG DẪN SỬ DỤNG:
- Kiểm tra điện áp định mức và dòng tiêu thụ của động cơ trước khi đấu nối.
- Xác định đúng dây nguồn và dây đầu ra động cơ.
- Kết nối dây đỏ với cực dương nguồn.
- Kết nối dây đen với cực âm nguồn.
- Kết nối hai dây đầu ra với động cơ DC.
- Kiểm tra toàn bộ dây dẫn và đầu nối trước khi cấp nguồn.
- Cấp nguồn và sử dụng núm xoay để điều chỉnh tốc độ động cơ.
- Sử dụng chức năng đảo chiều để thay đổi chiều quay khi cần.
- Đưa tốc độ về mức phù hợp trước khi thực hiện thao tác đảo chiều.
- Ngắt hoàn toàn nguồn điện trước khi thay đổi hệ thống dây đấu nối.
........................................
*LƯU Ý:
- Chỉ sử dụng với động cơ DC có chổi than có thông số phù hợp.
- Không sử dụng cho động cơ DC không chổi than nếu không có bộ điều khiển tương thích.
- Không cấp điện áp vượt quá DC 60V.
- Không để dòng tải vượt quá giới hạn 20A của bộ điều khiển.
- Dòng khởi động của động cơ có thể cao hơn nhiều so với dòng hoạt động thông thường, cần kiểm tra trước khi lựa chọn mạch.
- Công suất 1200W là giá trị tối đa lý thuyết tính theo 60V x 20A, không phải công suất hoạt động cố định ở mọi mức điện áp.
- Công suất thực tế phụ thuộc điện áp nguồn, động cơ, dòng tải, điều kiện tản nhiệt và điều kiện vận hành.
- Không đảo chiều đột ngột khi động cơ đang quay ở tốc độ cao.
- Đấu đúng cực nguồn trước khi cấp điện.
- Đảm bảo dây dẫn và đầu nối có khả năng chịu được dòng điện của tải.
- Cần đảm bảo khả năng tản nhiệt khi mạch hoạt động với tải lớn trong thời gian dài.
........................................
*LẮP ĐẶT:
- Lắp bộ điều khiển tại vị trí khô ráo và thông thoáng.
- Ưu tiên vị trí có khả năng thoát nhiệt tốt cho vỏ nhôm.
- Cố định bộ điều khiển chắc chắn để hạn chế rung lắc.
- Không để các đầu dây điện hở tiếp xúc với vỏ kim loại hoặc các vật dẫn điện khác.
- Sử dụng dây dẫn có tiết diện phù hợp với dòng tải thực tế.
- Kiểm tra chắc chắn các đầu nối trước khi vận hành.
........................................
*BẢO QUẢN:
- Bảo quản sản phẩm tại nơi khô ráo và thoáng mát.
- Tránh nước, độ ẩm cao và môi trường có tính ăn mòn.
- Tránh để bụi hoặc vật dẫn điện lọt vào bộ điều khiển.
- Ngắt nguồn hoàn toàn khi không sử dụng.
- Kiểm tra dây điện và đầu nối định kỳ nếu lắp cố định trên thiết bị.
........................................
*CÂU HỎI THƯỜNG GẶP:
- Mạch điều khiển tốc độ động cơ này sử dụng điện áp bao nhiêu?
- Bộ điều khiển sử dụng nguồn DC trong dải 9-60V.

- Dòng điện tối đa của mạch là bao nhiêu?
- Thông số dòng điện tối đa của bộ điều khiển là 20A.

- Công suất 1200W được tính như thế nào?
- 1200W là công suất tối đa lý thuyết tại 60V x 20A. Công suất tải thực tế phụ thuộc điện áp, dòng tiêu thụ của động cơ và điều kiện vận hành.

- Mạch có đảo chiều động cơ được không?
- Có, bộ điều khiển hỗ trợ thay đổi chiều quay của động cơ DC phù hợp.

- Mạch sử dụng phương pháp điều tốc nào?
- Mạch sử dụng phương pháp PWM để điều chỉnh tốc độ động cơ.

- Có sử dụng được cho động cơ không chổi than không?
- Không nên sử dụng trực tiếp cho động cơ DC không chổi than vì loại động cơ này cần bộ điều khiển tương thích riêng.

........................................
